Quando un elettrodomestico con carcassa metallica presenta un guasto, il pericolo non è solo che smetta di funzionare: può diventare una parte in tensione. La messa a terra crea un percorso controllato per la corrente di guasto e collabora con l’interruttore differenziale per ridurre il rischio di folgorazione. Qui chiarisco come funziona, da quali componenti è formata, come si verifica e quali errori evitare in casa, in officina e durante il fai-da-te.
Il sistema di terra protegge persone, impianto ed elettroutensili
- Funzione principale: convogliare la corrente di guasto verso il terreno e favorire l’intervento delle protezioni.
- Componenti: dispersore, conduttore di terra, collettore, conduttori PE ed equipotenziali.
- Differenziale: un dispositivo da 30 mA aumenta la sicurezza, ma non sostituisce automaticamente un impianto completo.
- Verifica: servono prove di continuità, resistenza di terra e intervento del differenziale eseguite con strumenti adatti.
- Norme italiane: la CEI 64-8 e il DM 37/08 sono riferimenti centrali per progettazione, installazione e documentazione.
Perché serve davvero in un impianto elettrico
La protezione interviene soprattutto contro i contatti indiretti, cioè quando una persona tocca una parte metallica che normalmente non dovrebbe essere in tensione. Può succedere con una lavatrice, un compressore, un trapano da banco o un quadro elettrico in cui l’isolamento interno si è danneggiato.
In condizioni normali la corrente percorre fase, utilizzatore e neutro. Se un filo di fase entra in contatto con la carcassa metallica, il conduttore di protezione offre una via a bassa impedenza verso il collettore e il dispersore. La corrente di guasto aumenta o si manifesta una corrente differenziale, facendo intervenire il dispositivo di protezione prima che la carcassa resti pericolosamente alimentata.
Il punto che spesso chiarisco è questo: la terra non “assorbe” magicamente tutta la corrente e non rende sicuro un impianto fatto male. Funziona solo se dispersore, collegamenti, conduttori e interruttori sono dimensionati e coordinati tra loro.
Il ruolo dell’interruttore differenziale
Il differenziale confronta la corrente che entra nell’impianto con quella che ritorna. Se una parte si disperde verso terra, anche attraverso il corpo di una persona, il dispositivo può aprire il circuito. Negli impianti domestici è comune una sensibilità di 30 mA, ma il valore da solo non garantisce la protezione se il dispositivo è guasto, collegato male o non viene sottoposto a prova.
Il differenziale non protegge da ogni rischio. Non sostituisce il magnetotermico contro sovraccarichi e cortocircuiti, non elimina il pericolo di contatto diretto con una parte in tensione e non corregge un conduttore di protezione interrotto. Per questo considero la sicurezza come un sistema composto da più livelli, non da un singolo apparecchio nel quadro.
Da quali elementi è composto il sistema di terra
In un impianto completo, ogni elemento ha un compito preciso. Il classico filo giallo-verde che arriva alle prese è soltanto una parte del percorso, non l’intero impianto. Il collegamento deve partire dalle masse degli apparecchi e arrivare fino al dispersore installato nel terreno.
| Elemento | Funzione | Esempio pratico |
|---|---|---|
| Dispersore | Trasferisce la corrente al terreno | Picchetto, corda interrata, piastra o dispersore di fondazione |
| Conduttore di terra | Collega il dispersore al collettore principale | Cavo protetto o conduttore nudo, secondo il progetto |

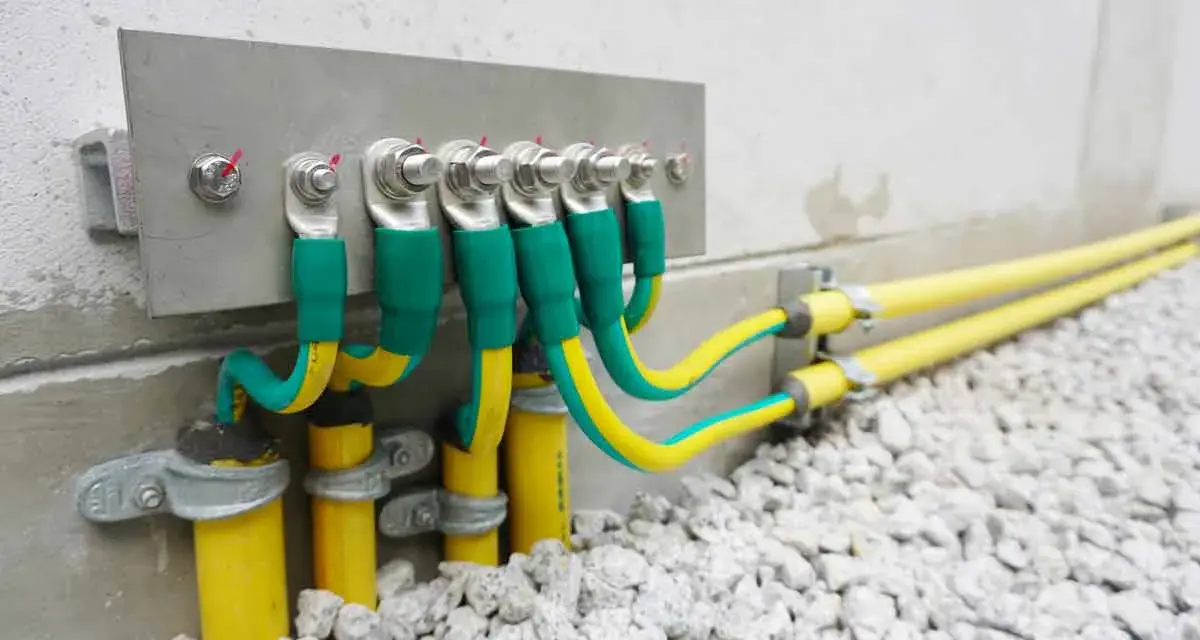

| Collettore principale | Raccoglie i collegamenti dell’impianto | Sbarra o morsettiera nel quadro o in un punto accessibile |
| Conduttore PE | Collega le masse degli apparecchi al collettore | Conduttore giallo-verde presente nelle linee e nelle prese |
| Collegamento equipotenziale | Riduce le differenze di potenziale tra parti metalliche | Tubazioni metalliche, strutture e masse estranee, quando richiesto |
Il collegamento equipotenziale è spesso sottovalutato. Il suo scopo è portare elementi metallici accessibili a un potenziale simile, così da limitare la tensione che una persona potrebbe trovarsi ad attraversare toccando contemporaneamente due parti diverse.
Il tipo di dispersore dipende dal terreno, dagli spazi disponibili, dalla corrosione prevista e dal progetto dell’edificio. Un singolo picchetto può essere adatto in una situazione e del tutto insufficiente in un’altra. Aumentare la lunghezza o aggiungere dispersori non è una soluzione automatica, perché contano anche resistività del suolo, distanze e qualità dei collegamenti.
Come funziona durante un guasto
Immaginiamo una smerigliatrice con un difetto di isolamento interno. Se la carcassa è collegata correttamente al PE, la corrente di guasto segue il percorso predisposto e il differenziale rileva lo squilibrio. L’alimentazione viene interrotta e la parte metallica non dovrebbe rimanere a lungo a una tensione pericolosa.
Se invece il filo giallo-verde è interrotto, manca il collegamento alla presa oppure la carcassa è collegata in modo improvvisato, il guasto può non provocare l’intervento immediato delle protezioni. In quel caso l’operatore può diventare il percorso verso terra semplicemente toccando l’utensile e una struttura collegata al terreno.
Il coordinamento tra terra e differenziale
Nei sistemi TT, comuni nelle utenze alimentate dalla rete pubblica, la protezione deve essere coordinata con la resistenza dell’impianto e con la corrente differenziale nominale. In forma semplificata si applica la relazione RA × IΔn ≤ 50 V, dove RA rappresenta la resistenza complessiva del sistema di terra e IΔn la corrente differenziale nominale.
Questo spiega perché non esiste un valore universale, valido per ogni casa, da considerare automaticamente “buono”. Una resistenza più bassa è generalmente favorevole, ma la conformità dipende dall’intero sistema, dal tipo di impianto e dalle protezioni installate. Un numero letto su un tester, isolato dal resto, non basta per dichiarare sicuro un impianto.
Leggi anche: Cavo 4 mm² - Quanti Ampere Regge Davvero? La Guida Completa
Gli elettroutensili in classe II
Alcuni utensili riportano il simbolo del doppio quadrato. Sono apparecchi in classe II, progettati con isolamento doppio o rinforzato e normalmente privi di conduttore PE. Questo non significa che la terra sia inutile in officina: trapani da banco, compressori, saldatrici e molte macchine con carcassa metallica possono richiedere invece un collegamento di protezione.
Prima di usare un elettroutensile, controllo sempre spina, cavo, involucro e presenza di eventuali parti metalliche accessibili. Una prolunga con il contatto di terra danneggiato può trasformare un’attrezzatura correttamente costruita in un rischio concreto.
Come verificare se l’impianto è efficiente
Una presa con il foro centrale o con i contatti laterali non dimostra da sola che il collegamento sia attivo. La verifica seria parte da un esame visivo e prosegue con misure strumentali eseguite da una persona competente.
- Si controlla la continuità del conduttore di protezione dalle prese fino al collettore.
- Si misura la resistenza o l’impedenza del percorso di guasto secondo il sistema adottato.
- Si verifica la resistenza del dispersore con uno strumento specifico, non con un normale multimetro.
- Si prova il tempo e la corrente di intervento del differenziale.
- Si controllano serraggi, corrosione, sezioni dei conduttori e identificazione giallo-verde.
Il pulsante “T” del differenziale serve per un controllo funzionale rapido. Se premendolo l’interruttore non scatta, bisogna togliere alimentazione alle utenze interessate e chiamare un tecnico. Se scatta, la prova non certifica comunque la continuità del PE né la qualità del dispersore.
| Situazione osservata | Possibile causa | Cosa fare |
|---|---|---|
| Il differenziale scatta toccando un utensile | Dispersione, isolamento danneggiato o apparecchio guasto | Scollegare l’utensile e farlo controllare |
| Il pulsante di prova non provoca lo scatto | Differenziale guasto o collegato in modo errato | Richiedere una verifica senza continuare a usarlo |
| Una presa non ha il collegamento di protezione | Impianto vecchio, filo interrotto o presa modificata | Non usare apparecchi con carcassa metallica su quella presa |
| Scatta dopo pioggia o lavori esterni | Umidità, cavo lesionato o dispersore danneggiato | Sezionare la linea e cercare la causa prima del riarmo |
Non usare tubazioni dell’acqua o del gas come sostituti del dispersore. Possono essere discontinue, soggette a modifiche o non progettate per trasportare correnti di guasto. Anche piantare un picchetto in giardino e collegarlo a una presa non è un adeguamento valido: il progetto riguarda tutto il percorso elettrico.
Norme, documenti e verifiche periodiche in Italia
Per gli impianti elettrici in bassa tensione il riferimento tecnico principale è la Norma CEI 64-8, la cui nona edizione è entrata in vigore il 1° novembre 2024. Comprende prescrizioni su progettazione, scelta dei componenti, protezione dai contatti e verifiche, con indicazioni applicabili anche a fotovoltaico, ricarica dei veicoli elettrici e ambienti particolari.
Il DM 37/08 disciplina gli impianti negli edifici e prevede, al termine dei lavori, la dichiarazione di conformità rilasciata dall’impresa abilitata. In caso di ampliamento, trasformazione o rifacimento, la documentazione deve riferirsi agli interventi eseguiti e non può essere sostituita da una semplice dichiarazione del proprietario.
Per i luoghi di lavoro entra in gioco anche il DPR 462/01. Il datore di lavoro deve far verificare gli impianti di terra tramite soggetti abilitati, con periodicità normalmente quinquennale negli ambienti ordinari e biennale in diverse situazioni a maggior rischio, come cantieri, locali ad uso medico, attività soggette ai controlli di prevenzione incendi o ambienti con pericolo di esplosione.
Queste scadenze non si trasferiscono automaticamente alla casa privata. In un’abitazione è comunque prudente richiedere un controllo dopo lavori importanti, infiltrazioni, fulminazioni, modifiche al quadro o quando l’impianto è molto datato e privo di documentazione.
Gli errori più comuni in casa e in officina
Il primo errore è confondere neutro e terra. Sono conduttori con funzioni diverse e non vanno ponticellati nelle prese o nelle cassette per “far funzionare” un apparecchio. Un collegamento improvvisato può portare tensione su parti metalliche e creare un rischio anche quando tutto sembra funzionare.
Un altro problema frequente è collegare molte macchine a una sola prolunga economica. Il sovraccarico termico può danneggiare isolamento e contatti, mentre l’uso in ambienti umidi aumenta il rischio di dispersioni. In laboratorio preferisco prolunghe dimensionate per la potenza reale, con protezione meccanica adeguata e lunghezza ridotta.
- Non sostituire una spina con terra con una spina bipolare.
- Non eliminare il contatto di protezione da una prolunga.
- Non riarmare ripetutamente il differenziale senza capire perché è intervenuto.
- Non interrare cavi o dispersori senza sapere dove passano altre linee e tubazioni.
- Non considerare una presa “sicura” solo perché il suo frutto è nuovo.
- Non lavorare su un quadro alimentato, nemmeno per stringere un morsetto.
Se l’impianto è vecchio, il lavoro più utile non è sostituire soltanto le prese. Conviene far controllare continuità del PE, differenziale, isolamento e quadro elettrico, così si interviene sulla causa e non solo sul componente visibile.
Il controllo giusto prima di usare un elettroutensile
Prima di collegare una macchina, verifico che il cavo non abbia tagli, che la spina sia integra, che l’interruttore differenziale funzioni e che l’ambiente sia asciutto. Per utensili con carcassa metallica controllo anche che la presa disponga del contatto di protezione e che la macchina non presenti scosse, ronzii o surriscaldamenti anomali.
Se qualcosa non torna, interrompo l’uso e faccio eseguire una misura completa. Un controllo professionale costa meno delle conseguenze di una folgorazione o di un incendio, soprattutto in garage, cantina e officina, dove umidità, prolunghe e strutture metalliche aumentano le possibilità di guasto.
La regola pratica è semplice: il sistema di terra deve essere progettato, collegato e verificato come parte integrante dell’impianto elettrico. Non è un accessorio della presa e non si può improvvisare con un filo aggiunto all’ultimo momento.
