Un cavo da 2,5 mm² è una delle sezioni più comuni negli impianti civili, ma il suo limite in ampere non è un numero fisso. Dipende dal tipo di isolamento, dal modo in cui è posato, dalla temperatura ambiente e da quanta possibilità ha di smaltire calore. Qui trovi una risposta pratica, con valori realistici, casi d’uso e i controlli che faccio prima di scegliere una linea.
La portata reale di un 2,5 mm² cambia con posa, isolamento e temperatura
- In una posa civile comune, un 2,5 mm² in rame lavora spesso intorno a 20 A.
- Con cavi e posa più favorevoli, la portata può salire verso 28-33 A.
- La stessa sezione non vale uguale per tutti i cavi: contano isolamento e dissipazione termica.
- Per le linee prese domestiche in Italia, 16 A resta il riferimento pratico più frequente.
- Se il carico è continuo o la tratta è lunga, spesso conviene passare a 4 mm².
La risposta breve che serve davvero
Io parto sempre da un punto semplice: non esiste un solo valore valido per tutti i cavi da 2,5 mm². Se prendo come riferimento un H07V-R da 2,5 mm², la scheda Nexans indica 20 A in tubo in aria a 30 °C. Nella stessa sezione, un FG17 può arrivare a 28 A in tubo e a 33 A in aria aperta, sempre a 30 °C. La differenza non la fa il rame in sé, ma il tipo di cavo e il modo in cui riesce a raffreddarsi.
Per capirci senza tecnicismi inutili, io leggo questi numeri così: 20 A è il riferimento prudente per molte linee civili in posa protetta, mentre 28-33 A sono valori possibili solo quando il cavo è idoneo a quella temperatura e a quella posa. In pratica, la sezione da 2,5 mm² è versatile, ma non va trattata come un passepartout. Il passo successivo è capire perché la portata cambia tanto da un caso all’altro.
| Scenario | Portata indicativa | Lettura pratica |
|---|---|---|
| H07V-R 2,5 mm² in tubo in aria a 30 °C | 20 A | Riferimento prudente per molte installazioni civili protette |
| FG17 2,5 mm² in tubo in aria a 30 °C | 28 A | Cavo con caratteristiche termiche più favorevoli |
| FG17 2,5 mm² in aria aperta a 30 °C | 33 A | Dissipazione migliore, ma serve posa realmente libera |
| Linea con più cavi ravvicinati o ambiente caldo | Più bassa | Serve derating, cioè riduzione della portata utile |
Questa è la risposta onesta: il 2,5 mm² non ha una sola portata, ha una fascia di portata. E proprio quella fascia cambia quando cambiano le condizioni di posa.
Perché la portata cambia così tanto

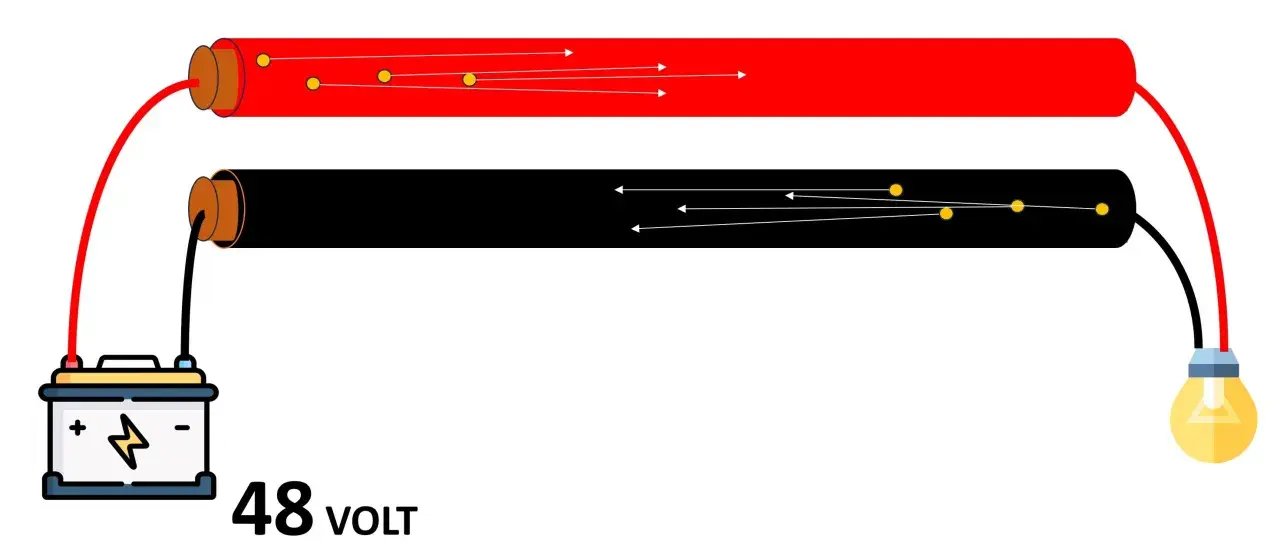

La corrente non “consuma” il cavo, lo riscalda. Se il calore prodotto resta intrappolato, l’isolante invecchia più in fretta e la sezione non può reggere la stessa corrente per lo stesso tempo. È qui che entrano in gioco i fattori veri, quelli che spesso vengono sottovalutati in fase di scelta.
- Tipo di isolamento: un cavo pensato per temperature più alte può avere una portata maggiore rispetto a uno standard in PVC, perché tollera meglio il riscaldamento continuo.
- Modo di posa: in tubo, canalina, parete, controsoffitto o aria libera il comportamento cambia molto. Un cavo chiuso dentro un tubo dissipa meno di uno ben esposto all’aria.
- Temperatura ambiente: se il locale è già caldo, il cavo parte svantaggiato. In un quadro pieno o in un locale tecnico la portata reale scende.
- Numero di conduttori caricati: quando più conduttori portano corrente nello stesso passaggio, il calore si somma e serve derating.
- Raggruppamento: più linee nello stesso fascio o nella stessa canalina non si comportano come linee isolate.
- Durata del carico: un picco breve è diverso da un assorbimento continuo per ore. Il secondo è quello che mette davvero alla prova la linea.
Io uso spesso il termine derating perché descrive bene la situazione: non guardo la sezione da sola, ma la sezione nelle sue condizioni reali di lavoro. Capito questo, i casi di impianto diventano molto più leggibili, e qui la differenza tra casa e officina comincia a contare davvero.
I casi tipici negli impianti civili italiani
Le schede tecniche aiutano, ma nella pratica conta anche il contesto italiano. ABB ricorda che nelle abitazioni convivono ancora prese da 10 A e 16 A, e questo è un indizio utile: il 2,5 mm² viene quasi sempre pensato per circuiti prese o per linee dedicate ben definite, non per alimentare carichi casuali senza criterio.
| Applicazione | Scelta tipica | Commento pratico |
|---|---|---|
| Linea prese domestiche | 2,5 mm² con protezione da 16 A | È l’uso più comune e spesso il più equilibrato. |
| Piccoli elettrodomestici o carichi medi | 2,5 mm² solo se la linea è corta e ben ventilata | Lavora bene se il carico non resta alto per ore. |
| Banco da lavoro o piccola officina | 2,5 mm² se gli assorbimenti sono alternati | Con aspiratore, trapano e luci va bene; con resistenze o compressori pesanti no. |
| Linea lunga o molto sollecitata | 4 mm² | Spesso è la scelta più pulita per ridurre caduta di tensione e stress termico. |
Per esempio, in una cucina o in un locale tecnico io considero il 2,5 mm² una buona base per le prese, ma non lo tratto come soluzione universale. Se la linea deve sostenere un carico rilevante e prolungato, oppure se la distanza cresce, la sezione superiore smette di essere un lusso e diventa una scelta tecnica sensata. Da qui il passaggio naturale è capire quando il 2,5 mm² non basta più.
Quando il 2,5 mm² non è la scelta giusta
Il modo più rapido per sbagliare è guardare solo i watt di targa e dimenticare il tempo di utilizzo. A 230 V, i numeri utili da tenere in testa sono semplici: 16 A corrispondono a circa 3,68 kW, 20 A a circa 4,6 kW, 25 A a circa 5,75 kW. Sono valori teorici di riferimento, non un invito a caricare la linea fino all’ultimo ampere.
Se un carico resta acceso a lungo, io lascio margine. Una macchina da officina, una stufa elettrica, una pompa o un gruppo di prese usate insieme non si valutano solo in base al picco, ma in base alla durata e alla simultaneità. È qui che il 2,5 mm² inizia a stare stretto:
- quando la linea è lunga e la caduta di tensione diventa rilevante;
- quando il carico è continuo per molte ore;
- quando l’ambiente è caldo o il cavo è già in una posa poco favorevole;
- quando più apparecchi possono funzionare insieme senza un reale controllo dei picchi;
- quando il circuito alimenta apparecchi con spunti elevati o assorbimenti resistivi importanti.
Se devo alimentare un tratto in officina con utensili, aspirazione e magari un riscaldatore, non mi fermo mai alla sezione “che in teoria ci sta”. Guarderei prima il comportamento reale del carico e poi, se serve, salirei di sezione. Questo ci porta dritti agli errori più comuni, che sono quasi sempre gli stessi.
Gli errori che vedo più spesso in cantiere
Il primo errore è confondere la portata del cavo con la taglia del magnetotermico. Il fatto che un interruttore sia da 16 A o 20 A non significa che qualunque 2,5 mm² sia automaticamente adatto a quella protezione. La protezione va abbinata al cavo, alla posa e al carico, non al numero stampato sull’interruttore.
Il secondo errore è ignorare le condizioni che peggiorano la dissipazione. Un cavo in tubo pieno, vicino ad altri cavi, in un controsoffitto caldo o dentro una canalina già satura non si comporta come lo stesso cavo posato libero. Il terzo errore, molto pratico, è dimenticare i punti deboli fuori dal cavo: morsetti, frutti, giunzioni e spine possono scaldare più del conduttore se sono sottodimensionati o serrati male.
- Scegliere la sezione solo “a occhio”, senza verificare posa e temperatura.
- Usare il 2,5 mm² come soluzione universale, anche per carichi continui importanti.
- Trascurare la lunghezza della linea, quando invece la caduta di tensione può diventare il vero limite.
- Raggruppare troppi circuiti nello stesso passaggio e poi stupirsi del calore.
- Salvare il cavo ma non i collegamenti, perché un morsetto mediocre annulla il vantaggio della sezione corretta.
Se eviti questi cinque errori, sei già avanti rispetto a molta installazione “di routine”. Il controllo finale, però, resta quello che faccio sempre prima di chiudere una linea.
Come ragionerei io prima di chiudere una linea
Quando devo scegliere se il 2,5 mm² basta o no, seguo una sequenza semplice. Non è teoria da manuale: è il modo più rapido per evitare ripensamenti dopo la messa in servizio.
- Identifico il cavo preciso: unipolare, multipolare, tipo di isolamento e temperatura massima ammessa.
- Capisco come sarà posato: tubo, canalina, parete, aria libera, raggruppamento con altri circuiti.
- Stimo il carico reale: non il picco momentaneo, ma l’assorbimento che può durare nel tempo.
- Verifico la protezione: magnetotermico e, se necessario, differenziale devono essere coerenti con la linea.
- Controllo la lunghezza: se la tratta è lunga, la caduta di tensione pesa più di quanto molti immaginino.
- Lascio margine: se sono al limite, preferisco salire di sezione invece di lavorare senza respiro.
Questa sequenza è utile perché sposta la decisione dal “va bene così” al “va bene per questo caso specifico”. Ed è proprio lì che la progettazione smette di essere approssimativa e diventa affidabile, soprattutto quando il lavoro si avvicina a carichi reali e non solo teorici.
Il margine che conviene tenere quando lavori su un 2,5 mm²
Se devo darti una regola pratica, io tratto il 2,5 mm² come una sezione molto utile ma non elastica. In un impianto civile normale mi tengo spesso nella fascia 16-20 A, e considero valori più alti solo quando il cavo specifico, la posa e la protezione sono davvero coerenti tra loro. Se la linea è lunga, il carico è continuo o l’ambiente è caldo, preferisco salire di sezione invece di spremere il limite.
È una scelta che in cantiere costa poco di più ma restituisce molto: meno scatti inutili, meno riscaldamento, meno stress sui morsetti e più stabilità nel tempo. Se vuoi ricordarti una sola cosa, tieni questa: la sezione da 2,5 mm² è adatta a molte linee prese e a carichi moderati, ma non va mai valutata da sola. La portata reale nasce dall’insieme di cavo, posa, temperatura e utilizzo.
