Un pulsante per l’illuminazione sembra un componente semplice, ma il cablaggio cambia parecchio a seconda che tu debba comandare una lampada direttamente, un relè passo-passo o un temporizzatore luce scale. In questa guida vedo con te lo schema corretto, i passaggi pratici e gli errori che fanno perdere tempo o creano collegamenti poco affidabili. L’obiettivo è aiutarti a capire quando il lavoro è alla portata del fai-da-te e quando invece conviene fermarsi e verificare meglio l’impianto.
Le cose da sapere prima di intervenire sul comando luce
- Un pulsante non resta su ON: invia un impulso a un relè, a un timer o a un modulo di comando.
- Se più pulsanti comandano la stessa luce, il collegamento corretto è quasi sempre in parallelo.
- Prima di lavorare sui morsetti, il circuito va isolato e la tensione va verificata con uno strumento adatto.
- Il collegamento giusto dipende dal tipo di dispositivo, dalla presenza del neutro e dal numero di punti comando.
- Un pulsante con spia LED o un modulo smart richiedono verifiche diverse rispetto a un pulsante standard.
- Su impianti vecchi o poco leggibili, la prudenza vale più della velocità.
Che cosa fa davvero un pulsante per la luce
Il punto che molti confondono è questo: il pulsante non “tiene” acceso il carico come un interruttore. È un comando monostabile, cioè torna subito nella posizione di riposo dopo la pressione, e per questo serve a inviare un impulso a un relè, a un temporizzatore o a un modulo elettronico. In pratica, il pulsante non alimenta la lampada da solo: dice al sistema di cambiare stato.
Quando il comando luce è affidato a un relè passo-passo, ogni impulso fa passare il dispositivo da acceso a spento e viceversa. È la soluzione più pulita quando vuoi comandare la stessa luce da più punti, come in corridoio, sulle scale, in garage o in una taverna con più ingressi. Con questa distinzione chiara, il passo successivo è capire lo schema reale dietro il frutto e il modulo di comando.
| Componente | Come lavora | Quando ha senso usarlo |
|---|---|---|
| Pulsante | Invia un impulso breve e poi torna a riposo | Comandi luce scale, relè, temporizzatori |
| Interruttore | Resta su ON o OFF fino a un nuovo gesto | Punto luce singolo, uso diretto e semplice |
| Deviatore | Lavora in coppia con un altro comando | Due punti di comando senza modulo elettronico |
| Relè passo-passo | Cambia stato a ogni impulso ricevuto | Più pulsanti sulla stessa illuminazione |

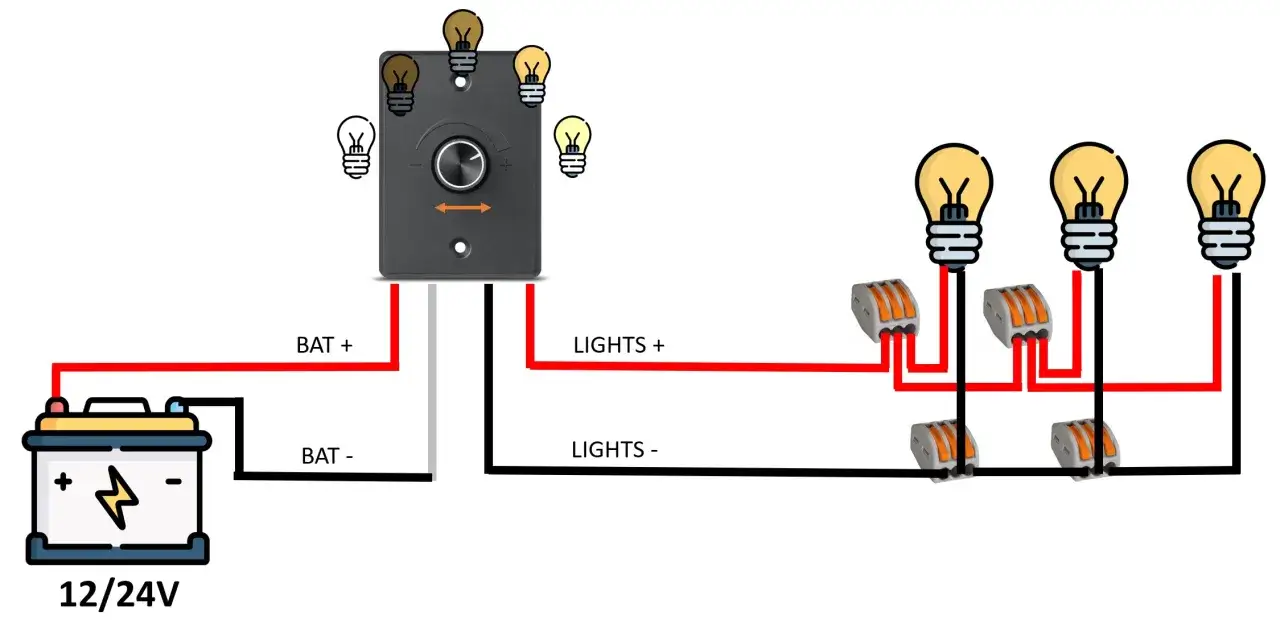

Lo schema di collegamento più comune
Io parto sempre da questo principio: prima identifico il modulo, poi collego i pulsanti. In un impianto luce non si lavora al contrario. Nei sistemi domestici il caso più frequente è pulsante + relè passo-passo, oppure pulsante + temporizzatore; i pulsanti vanno messi in parallelo, così ogni pressione invia lo stesso comando al modulo, mentre la lampada resta sul contatto di uscita dedicato.
Il neutro del carico di norma non passa dal pulsante: arriva direttamente alla lampada o al modulo, secondo lo schema del costruttore. La fase, invece, viene gestita dal dispositivo di comando. Quando leggi morsetti come COM e NO, ricorda che NO significa “normally open”, cioè contatto normalmente aperto: si chiude solo quando il relè viene attivato.
| Elemento | Collegamento tipico | Nota pratica |
|---|---|---|
| Pulsanti | In parallelo verso l’ingresso di comando | Ogni pressione deve generare lo stesso impulso |
| Modulo di comando | Alimentazione su L e N, se richiesti | Alcuni modelli lavorano solo con fase e neutro presenti |
| Uscita lampada | COM e NO, oppure uscita dedicata | La lampada non va collegata all’ingresso del pulsante |
| Terra | PE verso lampada o carcassa metallica | Non va confusa con il neutro |
| Spia LED | Morsetto dedicato o neutro ausiliario | Dipende molto dal modello del pulsante |
Se il comando è a più punti, questa logica non cambia: cambia solo il numero dei pulsanti collegati allo stesso ingresso. A questo punto il lavoro vero non è indovinare i fili, ma seguire una sequenza ordinata e sicura.
Collegarlo passo dopo passo senza saltare la sicurezza
Su un impianto fisso, la sequenza conta più della fretta. La parte più utile del lavoro, secondo me, è proprio preparare bene il prima e il dopo, perché molti guasti nascono da una verifica superficiale o da un morsetto lasciato lento.
- Isola il circuito dal quadro e non fidarti del solo interruttore a parete.
- Verifica l’assenza di tensione con un tester bipolare; il cercafase a penna non basta come controllo serio.
- Apri la scatola e identifica i conduttori senza dare per scontato il colore, soprattutto negli impianti datati.
- Controlla lo schema del dispositivo e individua l’ingresso di comando, l’alimentazione e l’uscita verso la lampada.
- Collega i pulsanti in parallelo se devono azionare lo stesso punto luce.
- Porta la fase e il ritorno lampada sui morsetti corretti del relè o del temporizzatore, senza invertire i ruoli.
- Stringi i morsetti con decisione, rimetti ordine nei conduttori e verifica che nessun rame resti scoperto.
- Richiudi il frutto, riattiva il circuito e prova ogni pulsante una volta alla volta.
Per lavorare bene bastano pochi utensili, ma devono essere quelli giusti: cacciavite isolato, spelafili, morsetti idonei e, soprattutto, lo schema del produttore. Se il pulsante ha una spia o se il modulo è smart, controlla prima della chiusura che servano morsetti aggiuntivi o un neutro dedicato: sono dettagli piccoli, ma fanno la differenza tra un impianto lineare e uno che dà fastidio già dal primo utilizzo.
Come distinguere pulsante, interruttore, deviatore e relè
Molti errori nascono perché questi componenti vengono trattati come se fossero equivalenti. In realtà fanno cose diverse, e confonderli significa scegliere il collegamento sbagliato ancora prima di entrare nella scatola di derivazione.
| Elemento | Vantaggio | Limite | Uso tipico |
|---|---|---|---|
| Pulsante | Molto flessibile con moduli e relè | Da solo non mantiene la luce accesa | Scale, corridoi, box, ingressi multipli |
| Interruttore | Semplice e immediato | Poco adatto a più punti comando | Una stanza, un solo comando |
| Deviatore | Permette il comando da due punti | Richiede una logica di cablaggio diversa | Camera, disimpegno, scala con due accessi |
| Relè passo-passo | Fa gestire la stessa luce da molti pulsanti | Va dimensionato bene e cablato con ordine | Impianti moderni o ristrutturazioni mirate |
La distinzione pratica è semplice: se vuoi un comando che resti stabile, scegli un interruttore o un relè adatto; se vuoi un comando impulsivo, usa un pulsante. Per più punti comando, il relè passo-passo è spesso la soluzione più lineare e meno confusa da manutenere.
Nei cataloghi tecnici di settore, i relè passo-passo sono infatti descritti proprio come dispositivi pensati per il comando dell’illuminazione da punti diversi, con un impulso che cambia stato a ogni pressione. Questa logica è quella che rende il sistema robusto e intuitivo, soprattutto quando i punti luce sono distribuiti in ambienti diversi.
Gli errori più costosi, infatti, arrivano proprio quando si confondono questi componenti. Da qui il passaggio naturale è capire quali sbagli evitare prima di chiudere il lavoro.
Gli errori che fanno nascere guasti o luci imprevedibili
Quando una luce comandata a pulsante non si comporta bene, il problema di solito non è “misterioso”: è quasi sempre un errore di schema, di compatibilità o di serraggio. I sintomi più classici sono scatti irregolari, luce che non cambia stato, spia che rimane fioca o contatti che scaldano.
| Errore | Effetto | Come evitarlo |
|---|---|---|
| Pulsanti collegati in serie | Il comando non arriva bene o risulta imprevedibile | Collegarli in parallelo sullo stesso ingresso |
| Fase e neutro invertiti dove non devono esserlo | Malfunzionamento o assenza di risposta | Seguire lo schema del dispositivo e non andare a memoria |
| Pulsante illuminato senza neutro dedicato | Spia spenta, fioca o lampeggiante | Verificare la compatibilità prima del montaggio |
| Morsetti poco serrati | Falsi contatti e surriscaldamento | Serraggio corretto e controllo finale |
| Relè non adatto al carico | Usura precoce o commutazione instabile | Scegliere un modulo coerente con la lampada e l’uso |
Un altro errore che vedo spesso è fidarsi troppo dei colori dei fili. Nei lavori vecchi, il blu non è sempre neutro e il giallo-verde non va mai preso alla leggera. Se l’impianto non è chiaro, meglio tracciare i conduttori con calma che forzare il collegamento e ritrovarsi con un guasto intermittente.
Quando senti ronzio, scatti poco netti o accensioni casuali, fermati e ricontrolla il modulo: spesso il problema è nei morsetti o nella logica del comando, non nella lampada. Se invece la scatola è piena, vecchia o poco leggibile, la prudenza conta più della rapidità.
Quando conviene fermarsi e farlo verificare
Ci sono situazioni in cui il fai-da-te non conviene, anche se il principio del collegamento sembra semplice. Lo dico senza giri di parole: se devi intervenire su un impianto fisso vecchio, con più circuiti nella stessa scatola, con neutri poco identificabili o senza una terra affidabile, il margine di errore cresce subito.
In Italia, la scelta e l’installazione dei componenti elettrici segue criteri precisi di protezione, comando e posa, richiamati dalla CEI 64-8. Tradotto in pratica: non basta far “accendere la luce”, bisogna farlo con componenti adatti, collegamenti ordinati e una logica che resti affidabile nel tempo.
- Fermati se la scatola contiene più circuiti e non riesci a separarli con certezza.
- Fermati se il pulsante è parte di una centralizzazione più ampia o di un impianto domotico.
- Fermati se devi aggiungere una linea nuova e non hai spazio o documentazione chiara.
- Fermati se il relè o il temporizzatore non corrisponde al carico che devi comandare.
- Fermati se non hai uno strumento serio per verificare assenza di tensione.
Per un piccolo intervento può bastare un frutto nuovo, ma quando il lavoro tocca il quadro, la distribuzione o la logica complessiva dell’illuminazione, la soluzione corretta è un controllo professionale. Da qui si capisce anche come scegliere l’assetto migliore in base al caso reale, non in base all’abitudine.
La scelta giusta dipende da quanti punti comando ti servono davvero
La regola pratica che uso io è molto semplice: un solo punto e una sola lampada? Un interruttore può bastare. Più punti di comando? Meglio pulsanti con relè passo-passo. Luce di passaggio che deve spegnersi da sola? Serve un temporizzatore luce scale. Quando parti dal dispositivo giusto, il cablaggio diventa più lineare e anche la manutenzione futura è più facile.
- Per un ingresso singolo e una stanza piccola, la soluzione più semplice resta il comando diretto.
- Per corridoi, scale e box auto, il pulsante con relè è spesso più ordinato del cablaggio tradizionale.
- Per locali usati a passaggi brevi, il temporizzatore evita sprechi e dimenticanze.
- Per ristrutturazioni, conviene scegliere una serie di frutti che lasci spazio a eventuali upgrade futuri.
Prima di chiudere il lavoro, io tengo sempre una copia dello schema del modulo e segno su un’etichetta quale pulsante comanda quale luce: è un dettaglio minimo, ma quando tra qualche anno dovrai riaprire la scatola ti farà risparmiare tempo e errori. Se il punto di partenza è chiaro, il resto dell’impianto rimane comprensibile anche per chi ci metterà mano dopo di te.
