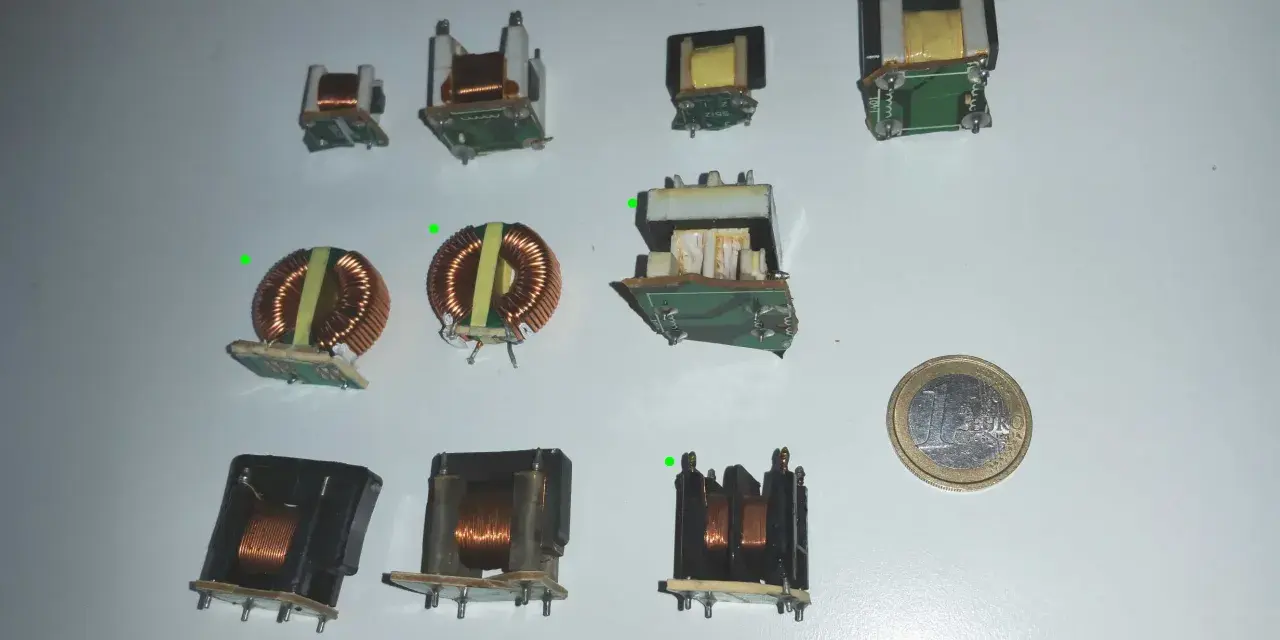

Arduino per impianti elettrici - Inizia bene, evita errori

Capire come usare Arduino in modo sensato significa partire da una scheda, poche connessioni essenziali e un obiettivo chiaro: far dialogare ingressi, uscite e alimentazione senza improvvisare. In questa guida ti porto dai primi componenti al primo sketch, fino ai casi in cui la piattaforma ha senso dentro piccoli impianti elettrici e ai punti in cui, invece, conviene fermarsi. Ti segnalo anche gli errori tipici che fanno perdere tempo o creano rischi inutili, soprattutto quando si passa dai circuiti a bassa tensione alla 230 V di rete.

Perché Arduino è utile quando devi prototipare un impianto

Arduino è una piattaforma pensata per collegare il mondo fisico al software. In pratica, legge segnali da pulsanti, sensori o contatti, e poi comanda uscite come LED, buzzer, relè o piccoli attuatori. Per chi si occupa di impianti elettrici o automazioni leggere, il vantaggio è semplice: posso verificare un’idea in poche ore invece di costruire subito una soluzione definitiva.

Io lo considero uno strumento molto utile quando serve validare una logica di comando: accendere una luce di segnalazione, leggere l’apertura di un contatto, controllare una ventola a bassa tensione, gestire una pompa in un banco prova. La documentazione Arduino ricorda che i pin digitali si usano con `pinMode`, `digitalRead` e `digitalWrite`: sembra una base minima, ma è proprio da lì che si capisce il flusso tra ingresso, decisione e uscita.

Il punto chiave è non confondere la prototipazione con l’impianto finito. Arduino è perfetto per testare, simulare e imparare; non è, da solo, una risposta automatica a ogni esigenza di impiantistica. Da qui in poi ha senso scegliere bene cosa comprare e come organizzare il banco di lavoro.

Cosa serve davvero per iniziare senza sprecare soldi

Una dotazione iniziale ben scelta non deve essere costosa, ma deve essere coerente. Un kit didattico come l’Arduino Student Kit mostra bene la base utile: scheda, breadboard, multimetro, cavi e sensori. Io prendo spesso questa combinazione come riferimento mentale, perché evita gli acquisti casuali che poi restano in un cassetto.

Con una spesa complessiva nell’ordine di 50-100 euro puoi già costruire una postazione seria per imparare. Se prevedi prove più frequenti, io aggiungerei subito una scatola per i componenti, morsetti a vite e una piccola raccolta di terminali, perché ordine e ripetibilità valgono più di un modulo “alla moda”. Il passaggio successivo è capire come fare i primi collegamenti senza generare confusione tra logica e potenza.

Come fare i primi collegamenti senza confondere ingressi e uscite

Il modo più rapido per imparare è partire da un circuito minimo e leggibile. Io consiglio di iniziare con due esperimenti: il LED integrato sulla scheda e, subito dopo, un LED esterno con un pulsante. Così vedi sia il lato software sia il lato cablaggio, senza introdurre ancora componenti complessi.

1. Collega la scheda al computer con un cavo USB affidabile.
2. Apri l’IDE e seleziona scheda e porta corretta.
3. Carica un programma di prova molto semplice, come il classico lampeggio del LED integrato.
4. Se tutto funziona, aggiungi un LED esterno con una resistenza in serie da 220-330 ohm.
5. Usa un pulsante con `INPUT_PULLUP`, così eviti una resistenza esterna aggiuntiva nella prima prova.

void setup() {
  pinMode(LED_BUILTIN, OUTPUT);
}

void loop() {
  digitalWrite(LED_BUILTIN, HIGH);
  delay(500);
  digitalWrite(LED_BUILTIN, LOW);
  delay(500);
}

Questo sketch è volutamente banale, ma ti dice subito se la catena base funziona: scheda, software, upload e uscita. Quando vuoi leggere un pulsante, il principio resta lo stesso, solo che cambi il ruolo del pin.

const int pulsante = 2;
const int led = LED_BUILTIN;

void setup() {
  pinMode(pulsante, INPUT_PULLUP);
  pinMode(led, OUTPUT);
}

void loop() {
  bool premuto = digitalRead(pulsante) == LOW;
  digitalWrite(led, premuto ? HIGH : LOW);
}

L’`INPUT_PULLUP` è utile perché mantiene l’ingresso in uno stato definito senza aggiungere componenti esterni nella prova iniziale. Quando questi passaggi funzionano, il vero salto non è più tecnico ma progettuale: capire dove Arduino può entrare in un impianto e dove invece sarebbe fuori luogo.

Dove Arduino entra negli impianti elettrici e dove no

Qui conviene essere netti. Arduino è molto adatto per automatizzare o monitorare parti a bassa tensione, per esempio illuminazione a 12/24 V, piccoli sistemi di segnalazione, elettrovalvole in banco prova, sensori di temperatura o umidità e test su contatti puliti. In questi casi, con il driver giusto, la scheda fa da cervello e il resto del circuito gestisce il carico.

Quando però entri nella rete domestica a 230 V il discorso cambia. Un relè non è una protezione, è solo un interruttore pilotato. Se il tuo progetto deve comandare un carico di rete, servono componenti adatti, separazione tra logica e potenza, contenitore chiuso e una valutazione seria del rischio. Io non metterei mai una breadboard vicino alla 230 V, nemmeno “solo per provare”.

• Se un carico è induttivo, come relè, motori o elettrovalvole, va gestito con attenzione ai picchi di ritorno.
• Se usi un’alimentazione esterna, la massa comune va prevista solo quando il progetto lo richiede davvero.
• Se il progetto deve stare in un ambiente reale, servono morsetti, fissaggio dei cavi e un contenitore degno di questo nome.

Questa distinzione ti evita il classico errore del principiante: pensare che tutto ciò che funziona sul banco sia automaticamente pronto per casa o officina. Il passo successivo è capire quali sbagli concreti fanno deragliare un progetto prima ancora che diventi utile.

Gli errori che fanno perdere tempo e bruciano componenti

Molti problemi di Arduino sembrano software, ma in realtà sono di cablaggio o alimentazione. Io vedo ripetersi sempre gli stessi errori, e quasi tutti sono evitabili con un minimo di disciplina sul banco.

• Usare il pin come se fosse un alimentatore: i pin servono per comandare, non per sostenere carichi importanti.
• Dimenticare la resistenza del LED: anche pochi minuti possono bastare per danneggiare il componente o stressare l’uscita.
• Non unire correttamente le masse: se ci sono alimentazioni separate, la logica del circuito deve avere riferimenti chiari.
• Sottovalutare i disturbi di motori e relè: spesso il sistema si resetta perché l’alimentazione scende o si sporca.
• Testare troppo in fretta: se non misuri tensione, continuità e polarità con il multimetro, stai lavorando alla cieca.
• Confondere il prototipo con il risultato finale: la breadboard va bene per validare, non per restare al suo posto in modo permanente.

Una scheda che si riavvia da sola quasi sempre ti sta dicendo che l’alimentazione non è solida o che il carico introduce disturbi. Quando correggi questi punti, i progetti diventano improvvisamente molto più stabili. A quel punto resta una domanda pratica: quando il banco prova ha finito il suo lavoro e conviene trasformare il tutto in una soluzione più robusta?

Quando il prototipo è pronto a diventare un lavoro serio

Il momento giusto per fare il salto non coincide con il fatto che “funziona una volta”. Io considero maturo un prototipo quando regge nel tempo, i collegamenti sono leggibili e sai spiegare a colpo d’occhio da dove arriva l’alimentazione e cosa comanda cosa. Se non riesci a raccontarlo in modo semplice, probabilmente non è ancora pronto.

• Il sistema gira per ore senza reset, falsi contatti o perdite di stato.
• I cavi sono etichettati e i riferimenti di massa sono chiari.
• Il carico è separato dalla logica con componenti adatti al tipo di uscita.
• La parte di potenza ha protezioni, morsetti e un contenitore chiuso.
• Se entra in gioco la 230 V, il progetto esce dalla logica del semplice fai-da-te da banco.

Se stai pensando a un piccolo comando per luci, pompe o sensori, io partirei sempre da bassa tensione, schema chiaro e contenitore chiuso. Solo dopo avrebbe senso avvicinarsi alla rete domestica, e solo con componenti e competenze adeguate.
