Tester digitale - Guida completa per usarlo al meglio

Prima di iniziare, metti in sicurezza strumento e circuito

Quando lavoro su un impianto, parto sempre da qui: strumento integro, cavi in ordine e funzione giusta prima ancora di avvicinare i puntali. Per un uso su impianti domestici italiani, la soglia minima sensata è CAT III 600 V; se ti avvicini a quadri principali, linee di distribuzione o punti a monte dell’impianto, conviene salire ancora di livello. Fluke ricorda che la categoria deve essere coerente con il punto più impegnativo su cui andrai a misurare e che anche i puntali dovrebbero avere una categoria pari o superiore a quella del tester.

• Controlla che il cavo dei puntali non abbia tagli, schiacciamenti o isolamento rovinato.
• Verifica che il puntale nero sia inserito in COM e il rosso nel foro corretto per la misura da fare.
• Se devi misurare resistenza o continuità, lavora solo su circuito disalimentato.
• Se il multimetro non si accende o il display è debole, cambia la batteria prima di fidarti di una lettura approssimativa.
• Se usi la scala di corrente, controlla che il fusibile interno sia integro: molti tester si “salvano” proprio grazie a quel fusibile, ma poi smettono di misurare corrente fino alla sostituzione.

La regola più importante: non cambiare abitudine a metà prova. Prima stabilisci cosa stai misurando, poi imposta il tester, solo dopo tocchi il circuito. Quando questo passaggio è pulito, leggere selettore e display diventa molto più semplice.

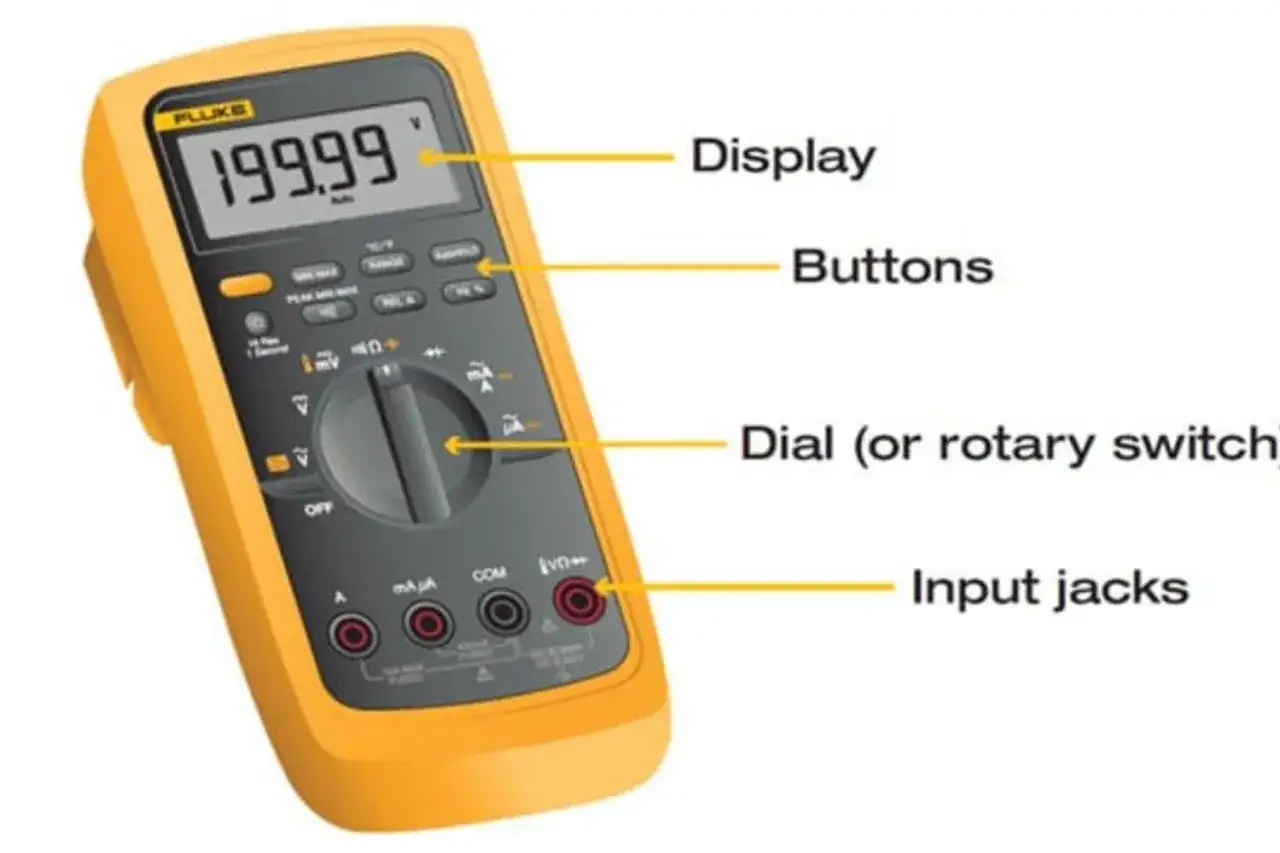

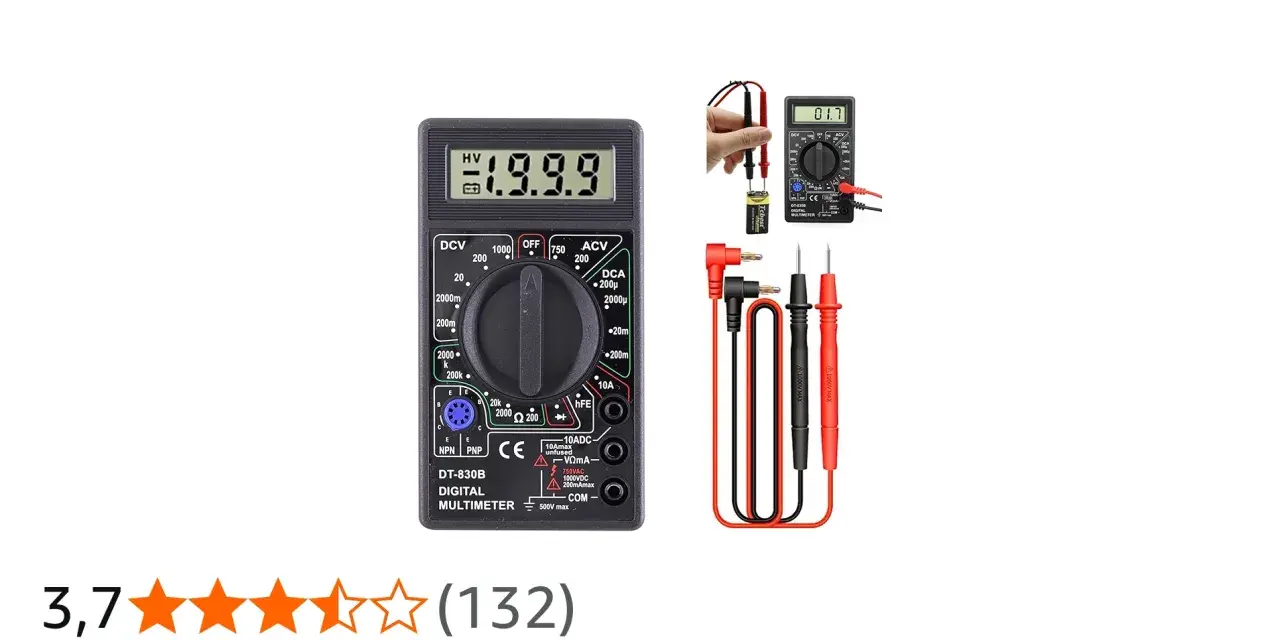

Come leggere selettore, display e ingressi del multimetro

Se il tuo strumento è autorange, sceglie da solo la scala più adatta. Se è manuale, io parto sempre dalla portata più alta e scendo solo quando la lettura è plausibile: è un’abitudine semplice che evita di mandare in crisi il tester. A questo punto possiamo passare alla misura più utile negli impianti, cioè la tensione.

La tensione è la misura che uso per prima negli impianti

Quando voglio capire se una linea è viva o se un alimentatore sta lavorando bene, la prima prova è quasi sempre la tensione. In un impianto domestico italiano, la rete è nominalmente a 230 V AC; quindi la lettura va interpretata con un minimo di tolleranza, non come un numero “magico” da centrare al volt. Per i circuiti in continua, invece, una piccola variazione può essere più significativa e va letta nel contesto dell’uso.

1. Inserisco il puntale nero in COM e il rosso in VΩ.
2. Seleziono V~ per prese e linee AC, oppure V⎓ per batterie e alimentazioni in continua.
3. Se il tester non è autorange, parto dalla scala più alta.
4. Appoggio i puntali sui due punti da misurare, sempre in parallelo al circuito.
5. Leggo il valore e, se serve, cambio scala per avere una lettura più pulita.

L’errore classico è infilare il rosso negli ingressi mA o A mentre si misura tensione: in quel caso puoi creare un cortocircuito nel circuito di misura. È un errore banale, ma è anche uno di quelli che fanno più danni. Se invece la tensione è corretta, il passo successivo è capire se il problema sta in un filo interrotto, in un fusibile o in un contatto che non chiude bene.

Resistenza e continuità per trovare guasti, interruzioni e fusibili

Resistenza e continuità sono le misure che uso quando il circuito è spento e voglio cercare un guasto “fisico”: un conduttore rotto, un interruttore che non chiude, un fusibile bruciato, un contatto ossidato. Qui la regola non si negozia: niente alimentazione. Se il circuito contiene condensatori o alimentatori elettronici, aspetto anche la scarica residua o isolo il componente da testare.

Per la continuità io preferisco la funzione acustica quando devo fare controlli rapidi. Il beep aiuta molto, perché non obbliga a guardare continuamente il display mentre mi muovo lungo il cavo o dentro un quadro. Fluke sottolinea che il segnale dipende dalla scala impostata, quindi il bip non va letto come uno “zero assoluto”: indica che il percorso è sufficientemente chiuso per quella configurazione.

• Un fusibile sano deve dare continuità.
• Un interruttore chiuso deve chiudere il circuito senza esitazioni.
• Un cavo buono mostra resistenza molto bassa, ma solo se è scollegato da altre vie parallele.
• Se leggi OL, il circuito può essere aperto oppure fuori portata: non dare per scontato che lo strumento sia guasto.
• Se misuri resistenze molto alte, stacca il componente dal resto dell’impianto: le vie parallele falsano facilmente il risultato.

Per i componenti elettronici la prova diodo è ancora più precisa della semplice resistenza, ma negli impianti elettrici la continuità resta la verifica più rapida e affidabile per individuare un’interruzione. Quando però devi capire quanta corrente sta davvero passando, la logica cambia e il collegamento diventa più delicato.

Quando serve davvero misurare la corrente

La corrente è la misura che crea più errori, perché non si legge in parallelo ma in serie al circuito. Questo significa aprire il circuito e far passare la corrente dentro il tester: una manovra utile, ma da fare solo quando serve davvero. Nei piccoli circuiti di comando, nei carichi a bassa intensità e nelle prove di laboratorio è praticabile; su linee più impegnative, io preferisco spesso una pinza amperometrica.

Se decido di usare il tester, sposto il puntale rosso nell’ingresso mA o A, seleziono la scala più alta e poi scendo solo se il valore è compatibile. Il nero resta in COM. Il multimetro va inserito nel percorso della corrente, non appoggiato ai capi della sorgente: questa distinzione sembra piccola, ma fa tutta la differenza tra una misura utile e un corto circuito. Se il display resta a zero in modo sospetto, uno dei primi controlli da fare è il fusibile interno dell’ingresso corrente.

Una volta chiarito questo, restano i dettagli che in cantiere o in officina fanno perdere più tempo del dovuto. Sono errori banali, ma ricorrenti.

Gli errori che fanno perdere tempo e possono bruciare lo strumento

Quando un tester dà una lettura assurda, nel 90% dei casi il problema non è misterioso: è una funzione sbagliata, un ingresso errato o una prova fatta sul circuito sbagliato. Le casistiche più comuni sono sempre le stesse.

• Misurare tensione con il puntale rosso lasciato nell’ingresso di corrente.
• Misurare resistenza o continuità su un circuito ancora alimentato.
• Confondere V~ e V⎓, soprattutto su alimentatori, automazioni e piccoli quadri di comando.
• Leggere OL e pensare subito a un guasto dello strumento, quando spesso indica solo circuito aperto o fuori scala.
• Fidarsi del beep di continuità senza isolare il componente dalle altre diramazioni dell’impianto.
• Usare un tester o dei puntali con categoria di sicurezza troppo bassa rispetto al punto dell’impianto in cui stai lavorando.

Io aggiungo sempre un controllo semplice: se una lettura non mi convince, stacco i puntali, ricontrollo ingressi e funzione, poi ripeto la prova con calma. Quasi sempre la risposta è lì. E prima di richiudere il quadro, faccio un ultimo giro di verifica che evita molti ritorni inutili sul lavoro.

Il controllo finale che faccio prima di richiudere il quadro

Prima di rimettere tutto a posto, mi fermo trenta secondi e faccio una verifica mentale molto concreta: puntale rosso tornato in VΩ, selettore sulla funzione giusta, cavi integri, strumento spento o rimesso in posizione sicura. Se ho usato la misura di corrente, controllo anche che il fusibile interno non sia saltato, perché un tester che “sembra acceso” può comunque aver perso una funzione importante.

Se lavori spesso su impianti elettrici, io terrei vicino al multimetro anche tre cose: puntali decenti con isolamento serio, un modello con true RMS se hai carichi elettronici o segnali non perfettamente sinusoidali, e una pinza amperometrica per le correnti che non vale la pena misurare in serie. Non serve lo strumento più costoso, ma serve uno strumento coerente con il tipo di lavoro che fai davvero. E soprattutto serve una procedura ripetibile: è quella che rende il tester uno strumento affidabile, non un oggetto da usare a tentoni.

Se tieni ferme queste abitudini, il multimetro digitale diventa un alleato concreto negli impianti, non un accessorio da tirare fuori solo quando qualcosa non funziona. La differenza, quasi sempre, sta in tre gesti: impostare bene la funzione, scegliere l’ingresso corretto e non dare mai per scontato che il circuito sia sicuro solo perché il display si è acceso.
