I punti che contano davvero prima di scegliere un cavo
- La prima distinzione utile è tra cavo per posa fissa e cavo per apparecchi o movimentazione.
- Sigla, sezione, guaina e classe di reazione al fuoco dicono molto più del nome commerciale.
- In casa, in officina e all’esterno non si usano gli stessi cavi, anche se la potenza sembra simile.
- I colori dei conduttori servono a identificare funzione e sicurezza, non sono un dettaglio estetico.
- La sezione va scelta in base a carico, lunghezza della tratta e condizioni di posa.
La prima distinzione è tra posa fissa e cavo mobile
Quando valuto un cavo, parto sempre da una domanda semplice: deve restare fermo nell’impianto o seguirà il movimento di un apparecchio? Questa differenza cambia tutto, perché un cavo da posa fissa lavora dentro tubi, canaline, murature o quadri, mentre un cavo mobile deve sopportare pieghe, torsioni, trascinamenti e spesso anche urti leggeri. In pratica, lo stesso carico può richiedere due soluzioni completamente diverse.
Un cavo da impianto, se scelto bene, privilegia stabilità, continuità di servizio e compatibilità con l’ambiente in cui passa. Un cavo per apparecchi, invece, privilegia flessibilità e resistenza alla movimentazione. Io tendo a separare nettamente questi due mondi, perché molti errori nascono proprio dal voler usare un cavo “comodo” dove servirebbe un cavo più strutturato, o il contrario.
In un’abitazione la differenza si vede subito: le linee fisse dell’impianto non hanno le stesse esigenze di un aspirapolvere, di una prolunga da lavoro o di un utensile elettrico. Da qui conviene passare alle sigle, perché è lì che il cavo smette di essere un oggetto generico e diventa una scelta tecnica precisa.
Come leggo sigle, colori e marcature
Le sigle dei cavi non sono decorative: sono una mini scheda tecnica. In una designazione come H07RN-F, ad esempio, si capisce che si tratta di un cavo armonizzato, con tensione nominale 450/750 V, isolamento in gomma, guaina in policloroprene e conduttore flessibile. Questa logica torna utile anche quando si leggono codici più “italiani”, come quelli della famiglia FS o FG, molto presenti negli impianti fissi.
Per orientarsi davvero, io guardo sempre tre livelli: tensione nominale, tipo di isolante/guaina e flessibilità del conduttore. La tensione nominale mi dice quanto margine elettrico ha il cavo; il materiale della guaina mi dice come regge calore, umidità, abrasione e agenti esterni; la flessibilità mi dice se è adatto a essere mosso o se è pensato per una posa stabile.

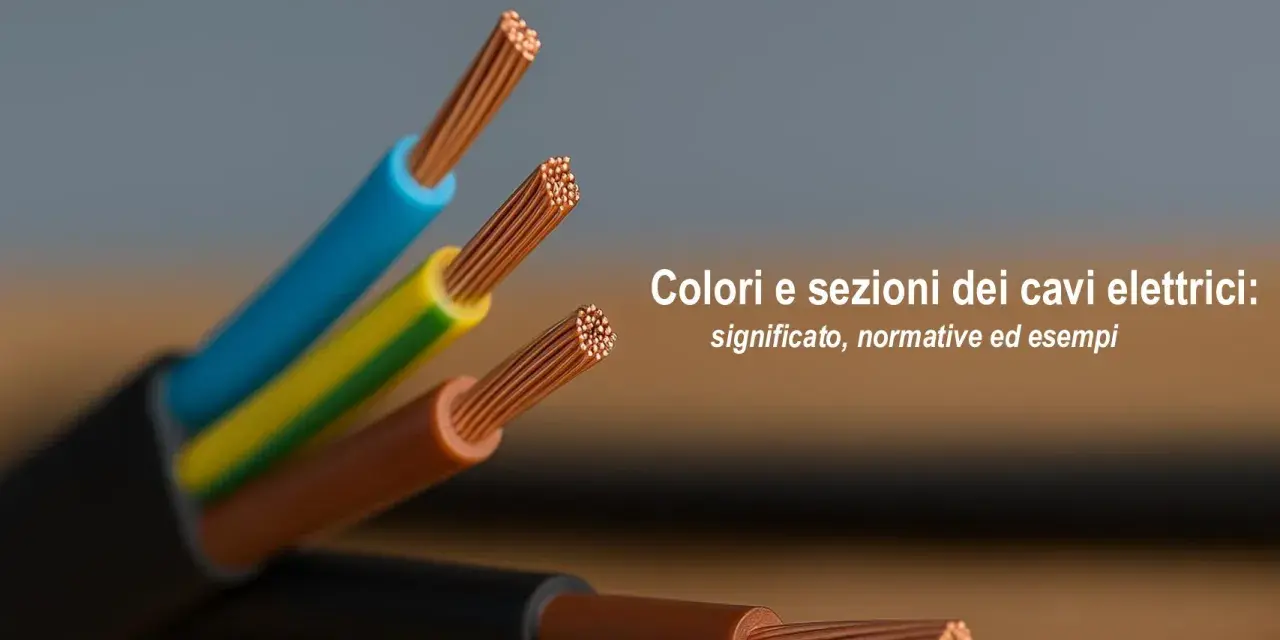

Anche i colori hanno un ruolo preciso. Nella pratica comune, il giallo-verde identifica il conduttore di protezione, il blu il neutro e i colori marrone, nero e grigio le fasi. Nei multipolari, quando i conduttori superano le configurazioni standard, si può ricorrere alla numerazione delle anime. Il punto non è memorizzare una tabella a memoria, ma evitare interpretazioni arbitrarie: sul cavo elettrico l’improvvisazione è una cattiva abitudine.Le marcature aiutano anche sul fronte sicurezza. Oltre alla sigla di designazione, su molti cavi compaiono classe di reazione al fuoco, marchio CE e altre informazioni utili per la tracciabilità. Qui sta una distinzione che vedo spesso trascurata: reazione al fuoco non significa resistenza al fuoco. La prima indica quanto il cavo contribuisce alla propagazione dell’incendio; la seconda riguarda la capacità di mantenere il servizio per un tempo definito. Non sono la stessa cosa, e confonderle porta a scegliere male.
Una volta chiarita la sigla, il passo successivo è capire quali famiglie di cavi si incontrano più spesso negli impianti reali e non solo nei cataloghi.
I cavi più usati negli impianti civili e in officina
Io ragiono per famiglia d’uso, non per catalogo. Alcuni cavi tornano continuamente negli impianti domestici, altri sono più adatti a officine, cantieri o linee soggette a sollecitazioni maggiori. La tabella sotto riassume quelli che incontro più spesso e il loro impiego tipico.
| Sigla o famiglia | Dove la userei | Punto forte | Limite da ricordare |
|---|---|---|---|
| FS17 | Linee fisse in impianti civili, in tubo o canalizzazione protetta | Buon equilibrio tra praticità e uso quotidiano in edificio | Non è il cavo giusto per sollecitazioni meccaniche importanti |
| H07V-K | Dentro apparecchi, quadri, accessori di illuminazione e circuiti di comando | Flessibilità e facilità di cablaggio | Non lo tratterei come soluzione generica per qualsiasi distribuzione fissa |
| H05VV-F | Apparecchi domestici, piccole utenze, collegamenti mobili leggeri | Molto diffuso e pratico in ambito domestico | Non è pensato per condizioni gravose o uso professionale intenso |
| H07RN-F | Officina, cantiere, utensili portatili, ambienti umidi o bagnati | Ottima resistenza meccanica e buona versatilità | È più robusto, quindi anche meno “economico” e meno discreto da posare |
| FG16OM16 | Distribuzione fissa in edificio, soprattutto quando servono buone prestazioni in incendio | Molto usato negli impianti moderni per posa fissa | Va comunque scelto in base al progetto e al tipo di posa |
| H07Z1-K | Linee in tubo o sistemi chiusi dove conta il basso sviluppo di fumi e gas acidi | Buona scelta quando la sicurezza in caso d’incendio pesa molto | Non va confuso con un cavo universale per ogni tratto dell’impianto |
| H1Z2Z2-K | Impianti fotovoltaici in corrente continua, anche all’esterno | Progettato per uso prolungato in condizioni climatiche variabili | È specializzato: non ha senso fuori dal suo ambito |
Questa è la distinzione che consiglio sempre: un cavo per un trapano o una prolunga da officina non deve essere valutato come una linea da incasso in casa, e un cavo fotovoltaico non va sostituito con un generico “cavo resistente”. Ogni famiglia ha una logica precisa, e spesso il cavo migliore è quello più adatto al contesto, non quello più “forte” in assoluto. Da qui si passa al criterio che cambia davvero il risultato finale: sezione, guaina e ambiente.
Come scelgo sezione, guaina e resistenza ambientale
La sezione non si sceglie a occhio. Io la leggo sempre insieme a carico, lunghezza della tratta, tipo di posa e protezioni previste a monte. In un impianto domestico si vedono spesso riferimenti pratici come 1,5 mm² per l’illuminazione, 2,5 mm² per le prese e sezioni superiori, come 4 mm² o 6 mm², per linee dedicate o carichi più impegnativi. Sono però riferimenti di massima: la scelta corretta dipende sempre dal progetto e dal coordinamento con le protezioni.
La lunghezza conta più di quanto pensino molti fai-da-te. Un tratto lungo aumenta la caduta di tensione e può costringermi a salire di sezione anche se il carico non è enorme. Allo stesso modo, se i cavi sono raggruppati, passano in ambienti caldi o sono installati in canalizzazioni molto piene, il margine reale si riduce. È qui che una scelta “apparente” diventa insoddisfacente dopo pochi mesi.
La guaina è l’altro grande discriminante. Il PVC va bene in molti contesti ordinari, ma in officina, in esterno o in ambienti umidi io guardo con attenzione anche a mescole più robuste o a soluzioni senza alogeni e a bassa emissione di fumi, quando la sicurezza in caso di incendio pesa davvero. Non sempre il cavo più evoluto è la risposta giusta: costa di più e, in posa semplice e protetta, può essere una sovra-specifica inutile. Però in un edificio con percorrenze comuni, corridoi o aree con più persone, la differenza si sente eccome.
Per l’esterno contano anche raggi UV, acqua, sbalzi termici e abrasione. In officina contano i colpi, gli sfregamenti e le torsioni frequenti. In un quadro elettrico o in un apparecchio, invece, il punto critico può essere il calore interno. Io scelgo il cavo pensando al punto più debole della tratta, non al più comodo da acquistare. E proprio da qui nascono gli errori più frequenti.
Gli errori che vedo più spesso e come evitarli
Se devo essere diretto, gli errori si ripetono sempre negli stessi punti. Non sono errori “sofisticati”: sono scelte rapide fatte male.
- Usare un cavo mobile come se fosse da impianto fisso. Funziona all’inizio, ma nel tempo tende a soffrire di più o a creare posa disordinata.
- Scegliere solo in base al prezzo. Sui cavi il risparmio iniziale spesso viene mangiato da sostituzioni, guasti o tempo perso.
- Ignorare l’ambiente. Esterno, umido, caldo o soggetto a sfregamento non sono dettagli marginali.
- Scambiare i colori dei conduttori. Il giallo-verde non si improvvisa e il blu non si tratta come una fase qualsiasi.
- Trascurare la classe di reazione al fuoco. In un edificio, soprattutto in percorsi comuni o in presenza di affollamento, è un elemento che pesa davvero.
- Accorciare la sezione “tanto basta”. Una tratta sottodimensionata scalda, perde efficienza e diventa una brutta base per il resto dell’impianto.
C’è poi un errore meno visibile ma molto diffuso: confondere un cavo adatto al cablaggio interno di un apparecchio con un cavo adatto alla distribuzione dell’impianto. È una scorciatoia che crea problemi quando si devono fare manutenzione, ampliamenti o verifiche. Per questo io chiudo sempre con una verifica finale molto concreta, che vale più di tante regole astratte.
La verifica finale che faccio prima di chiudere l’impianto
Prima di considerare un lavoro finito, mi faccio quattro domande: il cavo è coerente con l’uso reale, la posa è corretta, l’ambiente è stato considerato e la sigla sul cavo racconta davvero quello che mi serve? Se una sola risposta è incerta, non chiudo il lavoro in fretta. In un impianto elettrico la fretta costa più della prudenza.- Ho distinto correttamente tra linea fissa, collegamento mobile e tratto speciale?
- La sezione è coerente con carico, distanza e protezione a monte?
- La guaina regge umidità, calore, abrasione o esposizione esterna?
- I colori dei conduttori sono stati rispettati senza interpretazioni creative?
- Per l’edificio, ho considerato anche la classe CPR e il comportamento in caso d’incendio?
- La marcatura è leggibile e il cavo è adatto al contesto reale, non solo al preventivo?
Quando questi punti tornano, la scelta è solida. Quando non tornano, spesso il problema non è il cavo: è il modo in cui stiamo pensando l’impianto. E qui sta la differenza tra un intervento che sembra funzionare e uno che resta affidabile nel tempo.
Le scelte che tengono insieme impianto, sicurezza e durata
Se dovessi ridurre tutto a una regola pratica, direi questo: il cavo giusto nasce dall’incontro tra funzione, ambiente e posa. Nei lavori di casa spesso basta una famiglia di cavi semplice ma ben scelta; in officina e all’esterno servono più attenzione meccanica e una guaina adeguata; negli impianti fissi in edificio contano anche le prestazioni in incendio e la coerenza con il progetto.
La cosa più utile, in concreto, è non fermarsi alla sigla più nota. Io leggo prima il contesto, poi la marcatura, poi la sezione e infine la guaina. È un ordine banale solo in apparenza: è quello che evita errori di scelta e lavori che sembrano buoni il primo giorno ma diventano deboli dopo poco tempo.
Se devo scegliere in fretta, mi fermo sempre su tre domande: dove passa il cavo, che sollecitazioni subirà e quanto deve restare affidabile nel tempo. Quando queste tre risposte sono chiare, la sigla giusta viene quasi da sé; quando non lo sono, è meglio rallentare e verificare prima di installare.
