Le informazioni chiave da tenere a mente prima di misurare
- Serve a leggere tensione, corrente, resistenza, continuità e, nei modelli migliori, anche frequenza, capacità e temperatura.
- Per gli impianti elettrici contano più la sicurezza e la qualità delle protezioni che il numero di funzioni sul display.
- Un buon digitale TRMS è la scelta più sensata per la maggior parte dei controlli su impianti domestici e officina.
- La misura di corrente va fatta in serie, quella di tensione in parallelo: invertire il metodo crea errori e rischi.
- Le categorie CAT e la qualità dei puntali contano quanto lo strumento stesso, soprattutto vicino a quadri e linee fisse.
- Per continuità, resistenza e capacità il circuito va sempre diseccitato e, quando serve, i condensatori vanno scaricati.
Cosa misura davvero e perché conta negli impianti elettrici
Quando parlo di un tester, non penso a un semplice “controllo sì o no”. Penso a uno strumento diagnostico che mi dice se un circuito è alimentato, se un cavo è interrotto, se un carico assorbe troppo o se un componente si sta comportando in modo anomalo. Negli impianti elettrici questo fa la differenza tra un intervento rapido e una ricerca guasto lunga e inutilmente invasiva.
Le funzioni più utili, nella pratica, sono poche ma decisive. La tensione ti dice se ai morsetti arriva alimentazione; la continuità ti aiuta a capire se un tratto di conduttore o un fusibile è sano; la resistenza serve per verifiche su componenti spenti; la corrente mostra quanto sta assorbendo un utilizzatore; la frequenza e la capacità diventano interessanti su alimentatori, motori piccoli, elettronica di comando e componenti di avviamento.
| Funzione | Cosa ti dice | Dove serve davvero | Limite da ricordare |
|---|---|---|---|
| Tensione AC/DC | Se c’è alimentazione e con quale valore | Prese, quadri, linee, alimentatori | Va misurata in parallelo al circuito |
| Continuità | Se un tratto è aperto o chiuso | Cavi, fusibili, interruttori, collegamenti PE | Si usa solo a impianto spento |
| Resistenza | Quanto oppone un componente al passaggio di corrente | Controlli su bobine, resistenze, sensori, contatti | Su circuiti alimentati dà letture senza senso |
| Corrente | Quanto sta assorbendo un carico | Elettrodomestici, motori, alimentatori, linee dedicate | Va inserito in serie e spesso è limitata a 10 A |
| Capacità e frequenza | Valore di condensatori e comportamento del segnale | Motori piccoli, elettronica, inverter, controlli tecnici | Non sostituiscono strumenti dedicati quando la verifica è critica |
Il punto, per me, è questo: uno strumento di misura serve a ridurre l’incertezza, non ad aumentarla. E per usarlo bene bisogna leggere con attenzione selettore, ingressi e portate, che è il passaggio dove sbaglia chi inizia.
Come leggere selettore, ingressi e portate senza confondersi
La prima cosa che guardo non è il display, ma i connettori. Di solito ci sono il comune, indicato come COM, l’ingresso per tensione, resistenza e continuità, e uno o due ingressi dedicati alla corrente. Se il puntale rosso resta nel foro sbagliato, il rischio non è solo una misura errata: in certi casi si brucia il fusibile interno o si mette in crisi lo strumento.
| Elemento | A cosa serve | Errore frequente |
|---|---|---|
| COM | Punto di ritorno comune per tutte le misure | Lasciare il puntale nero altrove |
| V/Ω/Hz | Tensione, resistenza, continuità, diodi, spesso capacità e frequenza | Usarlo per misurare corrente |
| A o mA | Misure di corrente diretta | Dimenticare di spostare il puntale rosso |
| Selettore | Sceglie funzione e intervallo di misura | Tenere una scala sbagliata e leggere valori senza senso |
| Hold, Min/Max, autorange | Congela la lettura, registra variazioni, seleziona da solo la portata | Affidarsi a queste funzioni senza capire cosa stanno mostrando |
Due dettagli fanno la differenza nella vita reale. Il primo è la portata automatica, comoda per chi lavora in fretta ma non sempre la più trasparente quando la misura oscilla. Il secondo è la qualità dei puntali: isolanti robusti, punte ben fatte e rating CAT coerente con lo strumento contano più di quanto sembri. Una sonda mediocre può rovinare un buon tester.
Quando questi elementi sono chiari, ha senso passare alle verifiche che davvero si fanno su un impianto a 230 V, perché lì emergono i casi d’uso più concreti.

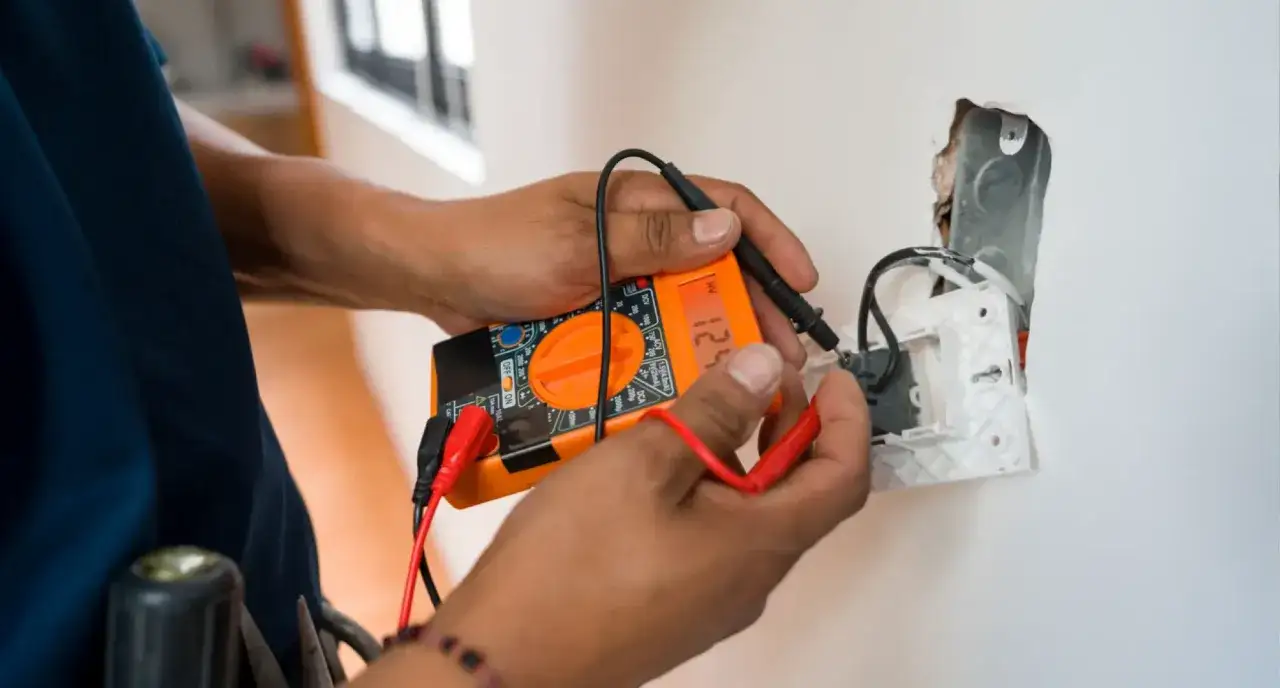

Le misure che uso davvero su un impianto domestico
Tensione

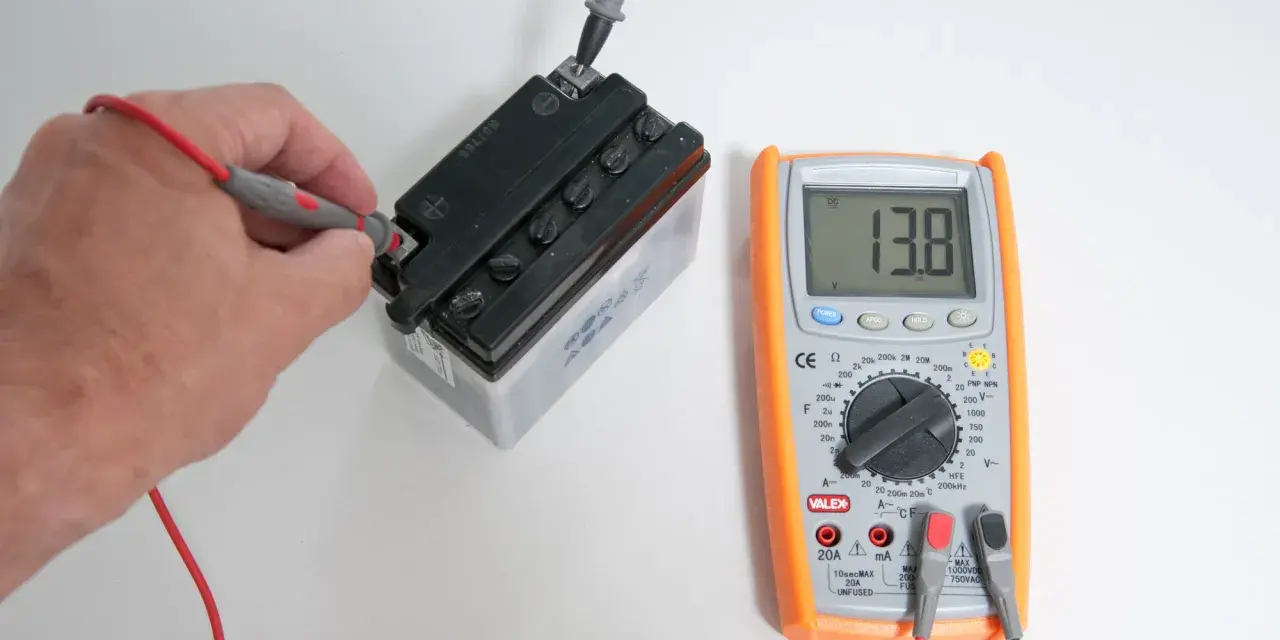

La misura di tensione è la più immediata e, proprio per questo, la più abusata. Su una presa domestica mi aspetto un valore vicino al nominale della rete italiana, ma non cerco il numero perfetto al decimo di volt. Cerco invece coerenza: se la lettura è assente, troppo bassa o molto instabile, c’è un problema da approfondire.
Qui il metodo corretto è semplice: puntali in parallelo al punto da verificare, selettore sulla tensione AC se sto lavorando su rete alternata, mani ferme e massima attenzione all’ordine dei collegamenti. Se devo capire se una linea è viva prima di intervenire, questa è la prima prova che faccio.
Continuità
La continuità è la prova più utile per inseguire cavi interrotti, fusibili saltati, contatti aperti e collegamenti di protezione dubbi. Il buzzer interno è prezioso perché mi permette di lavorare quasi in tempo reale: quando il segnale acustico entra o sparisce, capisco subito che il circuito è chiuso o interrotto.Ma c’è una regola non negoziabile: il circuito deve essere spento. Su una linea alimentata la continuità non ha senso e può diventare pericolosa. Se il tratto contiene condensatori, prima li scarico: è una precauzione banale solo in apparenza.
Resistenza e componenti passivi
La resistenza è utile per verificare bobine, resistori, sensori e componenti scollegati. Nel lavoro pratico, però, la uso anche per capire se un contatto ossidato sta peggiorando nel tempo. Le letture devono essere interpretate con buon senso: un valore alto non indica sempre un guasto, ma un valore incoerente rispetto al componente sì.
Qui vale una distinzione importante: un multimetro standard non sostituisce un megohmetro. Se devi valutare l’isolamento di un cavo, di un motore o di una linea, serve uno strumento specifico. Confondere resistenza e isolamento è uno degli errori più comuni tra chi inizia.
Corrente
La corrente si misura in serie, cioè aprendo il circuito e facendo passare il tester nel percorso del carico. È la prova più delicata, perché se il puntale resta nel foro sbagliato o la scala è errata si rischia di fondere il fusibile interno. Per questo la uso solo quando il dato mi serve davvero, non per curiosità.
Su carichi piccoli o medi può bastare, ma quando il valore cresce o devo fare controlli frequenti preferisco una pinza amperometrica: è più rapida, più comoda e meno invasiva. In pratica, sopra certi assorbimenti la pinza non è un lusso, è la scelta giusta.Leggi anche: Sezione Cavo Elettrico - Guida Pratica per Non Sbagliare
Capacità, frequenza e diodi
Queste funzioni non sono sempre necessarie in un controllo base, ma diventano utili appena il lavoro esce dalla semplice verifica di presa e cavo. La capacità serve, per esempio, su condensatori di avviamento o su alcuni alimentatori; la frequenza aiuta con segnali e inverter; il test diodi è utile per componenti elettronici e piccoli circuiti di controllo.
Non le considero funzioni da “catalogo”, perché in certe diagnosi fanno davvero guadagnare tempo. Però devono essere viste per quello che sono: strumenti di verifica, non magie che sostituiscono un’analisi completa del sistema.
Una volta chiarito come si usano le misure principali, il passo successivo è capire quale modello abbia senso comprare o tenere in officina, senza farsi sedurre da funzioni che poi restano inutilizzate.
Come scegliere il modello giusto senza spendere a caso
Io parto sempre dall’uso reale, non dal numero di simboli sul selettore. Per controlli domestici occasionali basta un digitale semplice ma affidabile; per impianti e manutenzione conviene salire di livello; per chi lavora tutti i giorni su quadri e linee fisse, sicurezza e robustezza vengono prima del prezzo più basso.
| Profilo d’uso | Caratteristiche da cercare | Fascia di prezzo indicativa | Nota pratica |
|---|---|---|---|
| Uso domestico saltuario | Digitale, continuità, tensione AC/DC, resistenza, buona protezione di base | 15-40 euro | Basta per controlli semplici, ma non inseguire il risparmio estremo |
| Fai-da-te avanzato e piccoli interventi | TRMS, CAT III 600 V, buzzer rapido, autorange, backlight | 40-120 euro | È il punto di equilibrio più interessante per molti utenti |
| Officina e manutenzione professionale | TRMS, LoZ, Min/Max, display robusto, fusibili seri, puntali di qualità | 120-300+ euro | Qui contano soprattutto affidabilità e ripetibilità della misura |
Se devo darti una priorità netta, la mia è questa: per gli impianti conta più un buon TRMS con protezioni serie che un modello pieno di funzioni poco usate. La sigla TRMS indica la misura a vero valore efficace, utile quando i segnali non sono perfettamente sinusoidali, come succede con alimentatori switching, dimmer, inverter e molti carichi moderni.
In molti casi aggiungerei anche la funzione LoZ, cioè bassa impedenza. Serve a ridurre le letture fantasma, quelle tensioni indotte che fanno sembrare viva una linea quando in realtà non lo è. Su impianti con cavi lunghi o quadri ricchi di conduttori vicini, questa funzione evita parecchi falsi allarmi.
Una buona scelta tecnica non vale però nulla se non è accompagnata da criteri di sicurezza seri, e qui entrano in gioco categorie CAT, fusibili e limiti operativi.
Sicurezza, categorie CAT e limiti da non ignorare
Le categorie CAT non sono un dettaglio da etichetta: indicano il tipo di ambiente elettrico per cui lo strumento è adatto. In pratica, mi dicono se sto lavorando su prese e carichi portatili, su quadri e derivazioni fisse, oppure vicino al punto di consegna e alle linee esterne dove i transienti possono essere molto più aggressivi.
| Categoria | Dove si usa in pratica | Cosa significa per te |
|---|---|---|
| CAT II | Prese, carichi collegati a spina, piccoli utensili e apparecchi mobili | Va bene per verifiche su utenze semplici, non per il quadro principale |
| CAT III | Quadri, circuiti fissi, distribuzione interna, linee dedicate | È la scelta sensata per la maggior parte delle attività su impianti |
| CAT IV | Punto di consegna, linee esterne, ingresso impianto e ambienti con transitori elevati | Serve quando il rischio di sovratensioni impulsive è più alto |
Qui c’è un punto che vedo sottovalutare spesso: la categoria CAT e il valore di tensione non sono la stessa cosa. Un apparecchio con rating più alto sulla carta non è automaticamente più adatto se la categoria è più bassa. In altre parole, un buon CAT III 600 V può essere più pertinente di un CAT II 1000 V quando lavori su un impianto fisso.
Le regole pratiche che seguo sono poche ma rigorose:
- Misuro tensione e continuità solo con i puntali negli ingressi corretti.
- Per resistenza, diodi, capacità e continuità tolgo alimentazione al circuito.
- Prima di toccare condensatori o sezioni di potenza, verifico che siano scarichi.
- Non uso mai il tester per corrente se non ho aperto il circuito e verificato la portata.
- Se puntali, fusibili o guaina mostrano segni di usura, fermo tutto e li sostituisco.
Un altro limite da non ignorare è questo: per alcune verifiche serve uno strumento diverso. Se devo valutare l’isolamento vero di un cavo o di un motore, non mi affido a un tester generico. E se devo misurare correnti elevate con continuità di lavoro, la pinza amperometrica resta spesso la scelta migliore.
Se questa parte è chiara, la lettura finale è semplice: lo strumento giusto non è quello più costoso, ma quello che ti fa lavorare con più precisione e meno dubbi.
Quando uno strumento compatto vale più di una cassetta piena di accessori
Nel lavoro quotidiano, quello che mi interessa davvero è la coerenza delle letture. Un buon tester non deve impressionare al primo sguardo: deve accendersi subito, leggere bene, proteggere l’operatore e non tradire quando il circuito è sporco, disturbato o un po’ fuori standard. È lì che si vede la differenza tra un oggetto “ricco di funzioni” e un attrezzo affidabile.
Se devo ridurre tutto a una scelta concreta, direi così: per controlli di base su prese, cavi e piccoli guasti basta un digitale serio con continuità, tensione, resistenza e una protezione ben fatta; per lavori più frequenti su impianti e quadri, TRMS, CAT III 600 V, LoZ e puntali robusti diventano molto più importanti del marketing. Quando l’impianto fa i capricci, quello che conta non è avere più simboli sul display, ma una misura credibile su cui prendere una decisione.
