Misurare la corrente con il tester - Guida pratica e sicura

La corrente si misura in serie, non ai capi del carico

La prima cosa da chiarire è questa: il multimetro, quando misura corrente, diventa parte del circuito. In pratica deve attraversarlo tutta la corrente che vuoi leggere, quindi va inserito in serie con l’utilizzatore. Se lo colleghi come faresti con la tensione, cioè ai capi del componente, rischi di creare un corto o di bruciare il fusibile interno del tester.

La differenza tra corrente e tensione è semplice ma decisiva. La tensione è una differenza di potenziale tra due punti; la corrente è il flusso che attraversa il circuito. Per questo, quando controllo un piccolo motore, una lampada o un alimentatore, io non parto mai dal valore in ampere: prima mi assicuro di avere un punto sicuro in cui aprire il circuito e inserire lo strumento nel passaggio della corrente.

Questo vale sia su circuiti in bassa tensione sia sugli impianti elettrici di casa. Una presa non “dà” corrente da sola: l’assorbimento dipende dal carico collegato. È un dettaglio banale solo in apparenza, ma è proprio qui che molti errori nascono. Prima capisci il percorso della corrente, poi colleghi il tester. Nel passaggio successivo vediamo cosa controllare sullo strumento prima ancora di toccare i puntali.

Cosa controllo sul tester prima di collegarlo

Quando devo misurare corrente, io faccio sempre una verifica rapida dello strumento. Mi evita errori banali e, soprattutto, mi dice subito se sto lavorando con la presa giusta e con la funzione corretta.

Se il tuo multimetro ha più ingressi per la corrente, io parto quasi sempre da quello più alto. È una scelta prudente: prima capisco se il circuito assorbe poco, medio o molto, poi eventualmente scendo di portata. Se il tester ha un ingresso da 10 A e uno da mA, il ragionamento resta lo stesso: prima sicurezza, poi precisione. Nel prossimo passaggio ti mostro come collegarlo senza ambiguità.

La procedura pratica, passo dopo passo

Qui entrano in gioco i gesti corretti. La misura di corrente non è “puntali appoggiati e via”: richiede ordine, attenzione e un collegamento pulito.

1. Spegni il circuito e individua il punto in cui puoi aprire il passaggio della corrente senza forzare i collegamenti.
2. Inserisci i puntali: nero su COM, rosso sul jack dedicato alla corrente. Se non conosci l’assorbimento, parti dal jack più alto.
3. Seleziona AC o DC in base al circuito. Su batterie, alimentatori e elettronica di solito lavori in DC; su rete e molti utilizzatori di impianto in AC.
4. Imposta la portata iniziale più alta disponibile tra quelle sensate. Questo riduce il rischio di superare la scala.

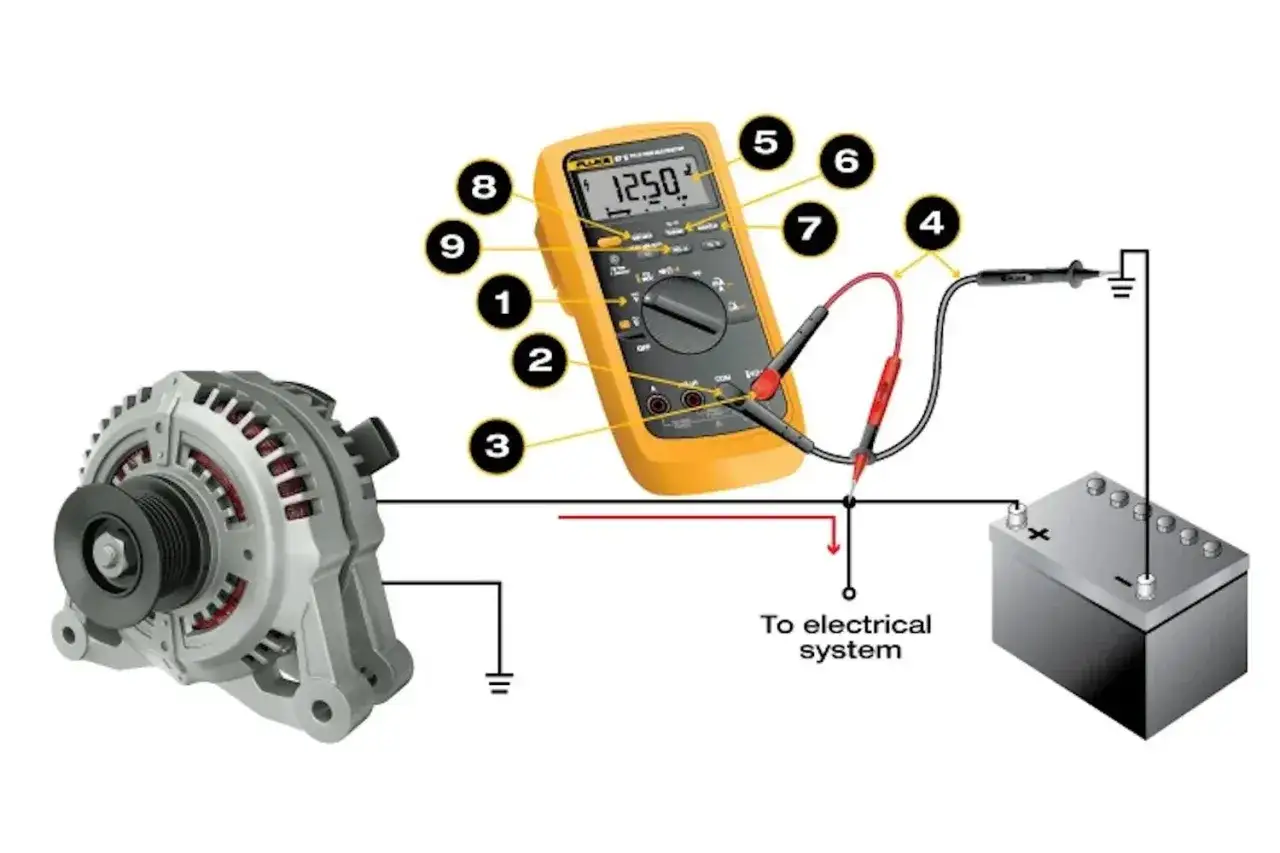

5. Apri il circuito e inserisci il tester in serie, cioè fai passare la corrente attraverso il multimetro. I due punti che prima erano collegati tra loro ora passano, in pratica, attraverso il tester.
6. Ridai alimentazione e leggi il valore. Su un circuito DC, se i puntali sono invertiti, spesso compare un segno negativo: non è un guasto, significa solo che la polarità è opposta.
7. Una volta letta la corrente, togli alimentazione, scollega il tester e rimetti il puntale rosso nel jack V prima di fare altre misure.

Su AC vale una nota importante: se il carico è elettronico, il valore può essere meno “pulito” di quanto sembri. Un multimetro True RMS legge meglio forme d’onda distorte, come quelle generate da alimentatori switching, LED driver o alcuni motori con elettronica di controllo. E se la corrente oscilla molto all’avvio, non fermarti al primo picco: la corrente di spunto può essere nettamente più alta di quella a regime.

Una volta eseguita la misura, il problema diventa interpretare bene il numero che hai davanti. È qui che la portata giusta e il tipo di circuito fanno davvero la differenza.

Come leggere il valore e scegliere la portata giusta

La lettura in sé è semplice, ma va contestualizzata. Un valore espresso in µA o mA di solito indica circuiti elettronici, piccoli assorbimenti, sensori o standby. Un valore in A riguarda invece utilizzatori più corposi: lampade, motori piccoli, utensili, alimentatori e linee con carico reale.

Se sul display compare OL o un’indicazione di sovraccarico, la portata è troppo bassa oppure il circuito non è collegato come dovrebbe. In quel caso non insisto: spengo, aumento la scala e ricontrollo il cablaggio. Forzare la misura serve solo a far saltare il fusibile o a confondere il quadro generale.

Un altro concetto utile è la burden voltage, cioè la piccola caduta di tensione introdotta dal tester quando è inserito in serie. Nei circuiti molto delicati, soprattutto a bassa tensione o con assorbimenti minimi, questa caduta può alterare il comportamento del carico. Se il circuito cambia in modo evidente quando colleghi il multimetro, non sempre significa che il carico sia guasto: a volte è lo strumento che sta incidendo sulla misura.

Per orientarti in fretta, io ragiono così:

• Piccoli circuiti elettronici e assorbimenti bassi: scala mA o µA, con molta attenzione al fusibile dedicato.
• Utilizzatori comuni e prove generiche: scala A, meglio se iniziando dalla più alta.
• Correnti elevate o linee già installate: meglio una pinza amperometrica, soprattutto se non vuoi interrompere il circuito.

Questa distinzione non è teorica. Ti evita letture instabili, tempi persi e, nei casi peggiori, danni allo strumento. Da qui si passa naturalmente agli errori più comuni, che sono anche quelli che vedo ripetere più spesso sul campo.

Errori che vedo fare più spesso e quando usare la pinza amperometrica

Molti problemi non nascono dalla misura in sé, ma dal modo in cui viene eseguita. Alcuni errori sono così tipici che basta vederli una volta per riconoscerli subito in futuro.

• Misurare in parallelo come se fosse una tensione: è l’errore più pericoloso e il più facile da fare.
• Lasciare il puntale rosso nel jack mA e poi passare a una misura di tensione: è il classico modo per bruciare il fusibile o peggiorare la situazione.
• Partire subito dalla portata bassa: se non sai quanto assorbe il circuito, stai chiedendo troppo allo strumento.
• Ignorare la differenza tra AC e DC: la lettura può diventare inutilizzabile, anche se il collegamento è corretto.
• Sottovalutare la corrente di spunto: un motore o un compressore può assorbire molto più all’avvio che a regime.

Se sto lavorando su un impianto domestico, un quadro, una linea in servizio o un utilizzatore che supera la soglia tipica dei tester portatili, io scelgo quasi sempre la pinza. Non è un ripiego: è lo strumento giusto quando vuoi leggere la corrente senza interrompere il circuito. E nei lavori sul campo questa differenza conta più di quanto sembri, perché riduce tempi, manovre e possibilità di errore. Resta solo un ultimo criterio utile da portarsi dietro nel quotidiano.

Il criterio che uso per non perdere tempo negli impianti

Quando devo decidere se usare il tester o cambiare approccio, seguo una regola molto semplice: prima capisco se la misura di corrente è davvero necessaria, poi valuto quanto è invasiva. Se posso, parto da tensione e continuità, perché sono misure meno invasive e spesso mi dicono già dove sta il problema. La corrente la misuro quando serve davvero a confermare il carico, il sovraccarico o il comportamento reale dell’utilizzatore.

Su questo punto non faccio eccezioni: su impianti fissi, linee già montate o carichi elevati, la pinza amperometrica è spesso più furba del multimetro. Se invece sto verificando un piccolo circuito, un alimentatore da banco o un ramo facilmente apribile, il tester resta perfetto, purché sia usato con il jack giusto, la portata giusta e un minimo di metodo. È un’abitudine semplice, ma nei lavori elettrici fa risparmiare errori, fusibili e tempo.

Se devi portarti a casa una sola idea, tieni questa: il tester misura bene la corrente solo quando lo inserisci correttamente nel circuito e scegli la scala con criterio. Per tutto il resto, conta più la procedura del numero che compare sul display.
