Capire come misurare la terra con il tester serve soprattutto a non confondere un controllo rapido con una verifica davvero affidabile. In questa guida spiego cosa puoi controllare con un multimetro, come fare la prova in sicurezza, come leggere i valori e quando invece serve uno strumento dedicato per la resistenza di terra. Se lavori su impianti elettrici o fai manutenzione in casa e in officina, la distinzione giusta ti evita errori che sembrano piccoli ma cambiano tutto.
Le informazioni chiave da avere prima di prendere il tester in mano
- Con il multimetro verifichi bene la continuità del conduttore di protezione, non la resistenza reale del dispersore nel terreno.
- La prova si fa impianto fuori tensione, con verifiche preliminari di assenza di tensione.
- Un beep di continuità è utile, ma il valore in ohm va letto con attenzione perché i puntali e i cavi influenzano il risultato.
- Negli impianti TT conta il coordinamento tra terra e differenziale: la regola pratica è RA × IΔn ≤ 50 V.
- Se devi misurare davvero il dispersore, serve un telurometro o un tester di terra specifico.
- Se il risultato serve per conformità, verifica periodica o diagnosi seria, conviene passare a un elettricista abilitato.
Che cosa puoi verificare davvero con un multimetro
La prima cosa da chiarire è questa: il tester ti aiuta a controllare la continuità della terra, cioè il collegamento elettrico tra il punto che stai misurando e il nodo di terra dell’impianto. In pratica, puoi verificare se il conduttore di protezione, il collegamento equipotenziale o il tratto finale verso la presa sono interrotti, ossidati o poco affidabili.
Questo controllo è utile, ma ha un limite netto: non misura in modo corretto la resistenza del dispersore nel terreno. La resistenza di terra “vera” si misura con un metodo dedicato, di solito voltamperometrico, oppure con una pinza specifica in configurazioni adatte. Io separo sempre questi due piani, perché confonderli porta a conclusioni sbagliate: un impianto può dare continuità al tester e avere comunque un dispersore non misurato correttamente, oppure il contrario.
Continuità del conduttore di protezione
La prova più semplice riguarda il percorso del conduttore giallo-verde, cioè il PE (Protective Earth, conduttore di protezione). Qui il multimetro è utile: se il valore è molto basso e stabile, il collegamento c’è. Se il display resta su circuito aperto, il percorso è interrotto o il contatto non è buono.
Leggi anche: Sezione Cavo Elettrico - Guida Pratica per Non Sbagliare
Resistenza del dispersore e perché il tester non basta
La resistenza del dispersore dipende dal terreno, dalla profondità, dall’umidità, dai picchetti o dalle piastre disperdenti e dal metodo di misura. Per questo il multimetro, da solo, non è lo strumento giusto per dirti se la messa a terra è efficiente in senso tecnico. Se ti serve quel dato, devi usare uno strumento per la misura di terra e, nelle verifiche più complete, controllare anche il differenziale.Questa distinzione è il punto di partenza corretto. Da qui in poi ha senso parlare di strumenti, sicurezza e procedura concreta.
Strumenti e condizioni sicure per la prova
Prima di misurare, prepara bene il contesto. La prova di continuità non si fa “a caso”: serve un impianto fuori tensione e un controllo preliminare dell’assenza di tensione. Su questo non transigo mai, perché la modalità ohm del multimetro non va usata su un circuito alimentato.
| Strumento | A cosa serve | Nota pratica |
|---|---|---|
| Multimetro digitale | Misura continuità e resistenza bassa | Va bene per un controllo rapido, non per certificare la resistenza di terra |
| Puntali in buono stato | Garantiscono contatto stabile | Puntali ossidati o laschi falsano subito il risultato |
| Tester di tensione | Verifica assenza di alimentazione | Serve prima di passare alla misura in ohm |
| Misuratore di terra | Misura il dispersore in modo corretto | È lo strumento giusto quando il dato deve essere reale e non solo indicativo |
Se il tuo multimetro ha la funzione di continuità con buzzer, usala pure come primo filtro, ma non fermarti al segnale acustico. Il beep indica solo che la resistenza è sotto una certa soglia interna allo strumento; il valore può cambiare da modello a modello. Per questo, quando posso, preferisco leggere anche gli ohm sul display e non solo ascoltare il suono.
Un’altra attenzione pratica: i cavi di misura hanno già una loro resistenza. Su letture molto basse, quel contributo pesa. Se il tester lo consente, azzera i puntali oppure considera il valore dei cavi come riferimento. Adesso vediamo il controllo vero e proprio, passo per passo.
La procedura pratica passo per passo
- Togli alimentazione al circuito interessato dal controllo. Se lavori su una presa o su una linea secondaria, isola il tratto in modo chiaro dal quadro.
- Verifica l’assenza di tensione con uno strumento adatto. Non dare mai per scontato che un interruttore aperto equivalga a circuito sicuro.
- Imposta il multimetro sulla misura di resistenza bassa o sulla continuità.
- Controlla i puntali tra loro e prendi nota del valore dei cavi. Se lo strumento mostra 0,3 Ω a puntali cortocircuitati, quello è un riferimento utile.
- Misura tra il punto di terra e il collettore principale, oppure tra il contatto di terra della presa e il nodo di terra noto dell’impianto.
- Ripeti la prova su più punti se stai verificando una linea con diverse prese o masse metalliche collegate al PE.
- Confronta i risultati: un valore basso e stabile è coerente con una buona continuità; un valore instabile o molto alto indica un problema di collegamento.
Se lavori su una presa, non usare la fase come “riferimento” per decidere se la terra funziona: quello ti dice solo che il circuito è alimentato, non che il conduttore di protezione sia efficiente. La misura utile è quella tra PE e un punto di terra certo, non il confronto con la tensione di rete.
Su impianti domestici italiani, molto spesso si è in presenza di sistemi TT. Qui la terra dell’utente e le protezioni differenziali lavorano insieme: il multimetro ti aiuta a controllare il collegamento, ma la sicurezza reale dipende dal sistema nel suo complesso.
Come leggere i valori senza farsi ingannare
Quando guardo il display, non cerco un numero “magico” uguale per tutti gli impianti. Cerco prima di tutto coerenza, stabilità e un valore compatibile con il tratto misurato. Un conduttore corto e ben serrato può mostrare una resistenza molto bassa; una linea lunga, con più giunzioni, può salire un po’. Il problema nasce quando il valore è alto senza un motivo chiaro, oppure oscilla a ogni tocco.
| Risultato | Lettura pratica | Come lo interpreto |
|---|---|---|
| 0,0-0,5 Ω circa | Continuità molto buona su un tratto corto | È un buon segno, tenendo conto della resistenza dei puntali |
| 1-3 Ω | Valore ancora plausibile su tratte più lunghe | Controllo i morsetti, le giunzioni e la qualità del contatto |
| Valore instabile o molto alto | Possibile falso contatto o interruzione | Ripeto la prova e ispeziono il collegamento |
| OL o circuito aperto | Nessuna continuità | Il percorso non è chiuso oppure sto misurando il punto sbagliato |
Per la sicurezza dell’impianto, però, il ragionamento non si ferma alla continuità. Nei sistemi TT il criterio fondamentale è che RA × IΔN non superi 50 V, dove RA è la somma delle resistenze del dispersore e del conduttore di protezione verso le masse, e IΔN è la corrente nominale del differenziale. Tradotto in modo pratico: con un differenziale da 30 mA, il limite teorico massimo è circa 1667 Ω; con uno da 300 mA si scende a circa 167 Ω.
Questi numeri servono a capire il principio, non a sostituire una misura tecnica fatta bene. Io li leggo così: il differenziale può compensare una terra non perfetta entro certi limiti, ma questo non significa che un impianto debba essere lasciato al minimo indispensabile. In pratica, più il valore è basso e più il margine di sicurezza è solido.
Gli errori più comuni che falsano la prova
La maggior parte degli errori non nasce dallo strumento, ma da come viene usato. Quando la misura “non torna”, spesso il problema è in uno di questi punti:
- Misurare con il circuito ancora alimentato.
- Confondere la continuità del PE con la resistenza reale del dispersore.
- Non considerare la resistenza dei puntali o dei cavi del tester.
- Leggere un beep come se fosse una certificazione.
- Provare su una presa senza sapere se il punto di terra sia davvero quello giusto da confrontare.
- Ignorare ossidazioni, morsetti lenti e giunzioni vecchie.
- Credere che un solo valore basti per giudicare tutto l’impianto.
Il caso che vedo più spesso è questo: il tester dà continuità, quindi si conclude che “la terra c’è”. In realtà il collegamento può esserci ma essere mediocre, con morsetti stanchi o connessioni poco curate. Ecco perché mi piace ripetere la prova su più punti e, quando possibile, accompagnarla con un controllo visivo dei collegamenti principali.
Un altro equivoco classico riguarda i “10 ohm” citati come numero assoluto. È una semplificazione comoda, ma non basta da sola a descrivere la bontà di un impianto. Conta il sistema nel suo insieme: dispersore, differenziale, continuità dei PE e qualità dei collegamenti equipotenziali.
Quando serve uno strumento dedicato o un elettricista

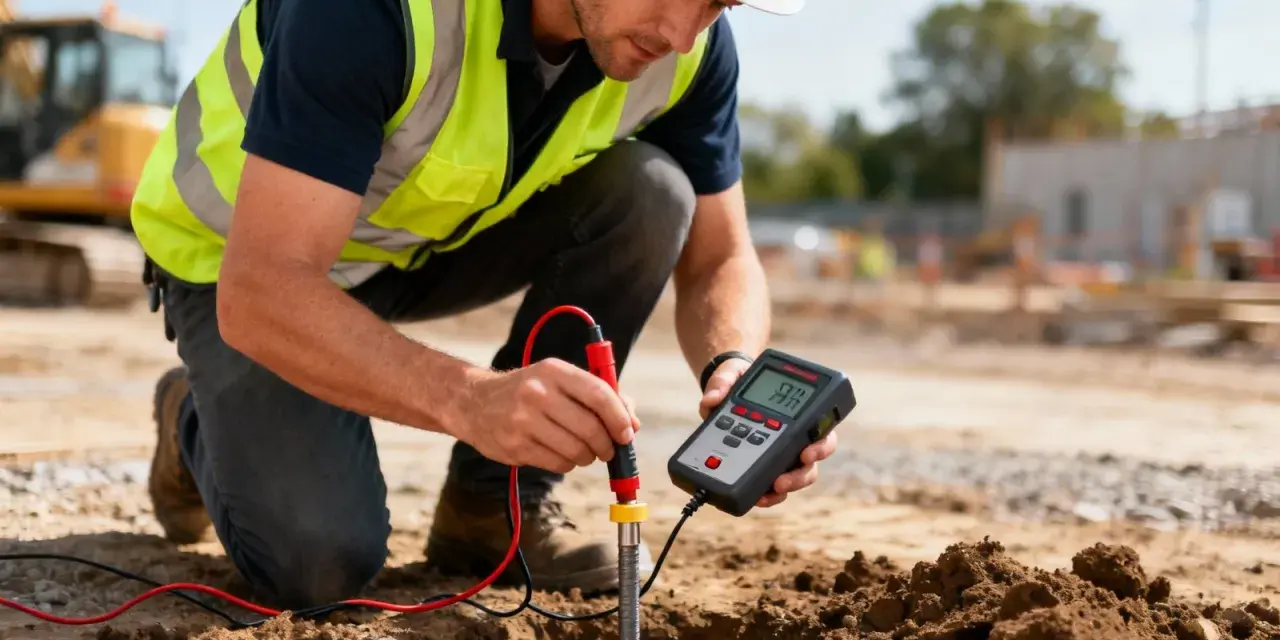

Se devi capire se un cavo giallo-verde è interrotto, il multimetro è sufficiente. Se invece devi sapere quanto vale davvero la resistenza di terra, il tester non basta più. In quel caso serve un misuratore di terra, di solito a tre sonde, oppure una pinza specifica quando il tipo di impianto lo consente.
Io consiglio di passare allo strumento dedicato in questi casi: nuova installazione, sospetto di dispersore degradato, verifiche periodiche, impianti con più dispersori, ambienti professionali dove l’energia non può essere interrotta con leggerezza. Nei controlli seri si misura anche il tempo di intervento del differenziale, perché la sicurezza non dipende da un solo dato ma dall’insieme delle protezioni.
Se ti serve una verifica per conformità, documentazione o consegna di un impianto, il passaggio giusto è affidarsi a un elettricista abilitato. È la scelta più pulita quando il risultato deve valere anche sul piano tecnico e non solo come controllo domestico.
La verifica utile da tenere a mente prima di richiudere tutto
In pratica, il multimetro ti dice se il percorso di terra esiste e se il collegamento appare sano; il misuratore di terra ti dice quanto è efficiente il dispersore. Sono due informazioni diverse, e confonderle è il modo più veloce per sopravvalutare un impianto o per preoccuparsi senza motivo.
Se devo lasciarti un criterio semplice, è questo: usa il tester come prima verifica, non come sentenza finale. Se la continuità è buona, il differenziale è corretto e i collegamenti sono ordinati, sei già in una situazione sensata; se uno solo di questi elementi non convince, fermati e approfondisci con uno strumento adeguato o con un professionista.
