La scelta della sezione di un cavo non si fa guardando solo la potenza sulla targhetta. Contano la corrente reale, la lunghezza della linea, il tipo di posa e la quantità di calore che il cavo riesce a smaltire senza andare in sofferenza. In questo articolo metto insieme un metodo pratico per tradurre gli ampere in millimetri quadrati, con esempi utili per impianti civili, garage e piccole officine.
Le regole rapide per non sbagliare sezione al primo colpo
- Ib ≤ In ≤ Iz è la regola base: corrente d’impiego, protezione e portata del cavo devono stare in equilibrio.
- In impianti civili, 1,5 mm² è tipico per la luce, 2,5 mm² per le prese, 4-6 mm² per i carichi dedicati più pesanti.
- La stessa sezione può portare correnti diverse se il cavo è in tubo, a fascio, in ambiente caldo o in posa più favorevole.
- La lunghezza della linea non cambia solo la scelta della sezione: incide anche sulla caduta di tensione e sul funzionamento reale del carico.
- Per motori, saldatrici, compressori e linee lunghe non basta la tabella rapida: serve sempre una verifica più attenta.
Cosa misura davvero la portata del cavo
La portata, indicata spesso come Iz, è la corrente che un cavo può trasportare in modo continuo senza superare la temperatura ammessa dall’isolamento. In pratica, il rame non “consuma” ampere, ma si scalda per effetto Joule, e quel calore deve uscire dal cavo più in fretta di quanto si produca. Se la dissipazione non basta, la sezione non è adeguata, anche se sulla carta sembra.
Per questo non basta conoscere la sezione nominale. Due cavi da 2,5 mm² possono comportarsi in modo diverso se uno è in tubo con altri circuiti e l’altro è posato all’aria libera, perché cambiano la ventilazione, la temperatura locale e il numero di conduttori attivi.
Quando faccio un dimensionamento serio, parto da tre grandezze: Ib, la corrente d’impiego del carico; In, la corrente nominale della protezione; Iz, la portata del cavo. La regola pratica è semplice: Ib ≤ In ≤ Iz. Se questo equilibrio si rompe, il cavo lavora male oppure la protezione interviene troppo tardi.
Da potenza a corrente
In monofase uso I = P / (V × cosφ); in trifase la relazione cambia e compare il fattore √3. Il cosφ è il fattore di potenza, vicino a 1 nei carichi resistivi e più basso nei motori, nei trasformatori e in molte macchine da officina. Questo significa che due carichi con la stessa potenza possono assorbire correnti diverse.
Il passaggio successivo è quindi sempre lo stesso: trasformo il carico in corrente reale, poi verifico se la linea la regge davvero nelle condizioni di posa previste.

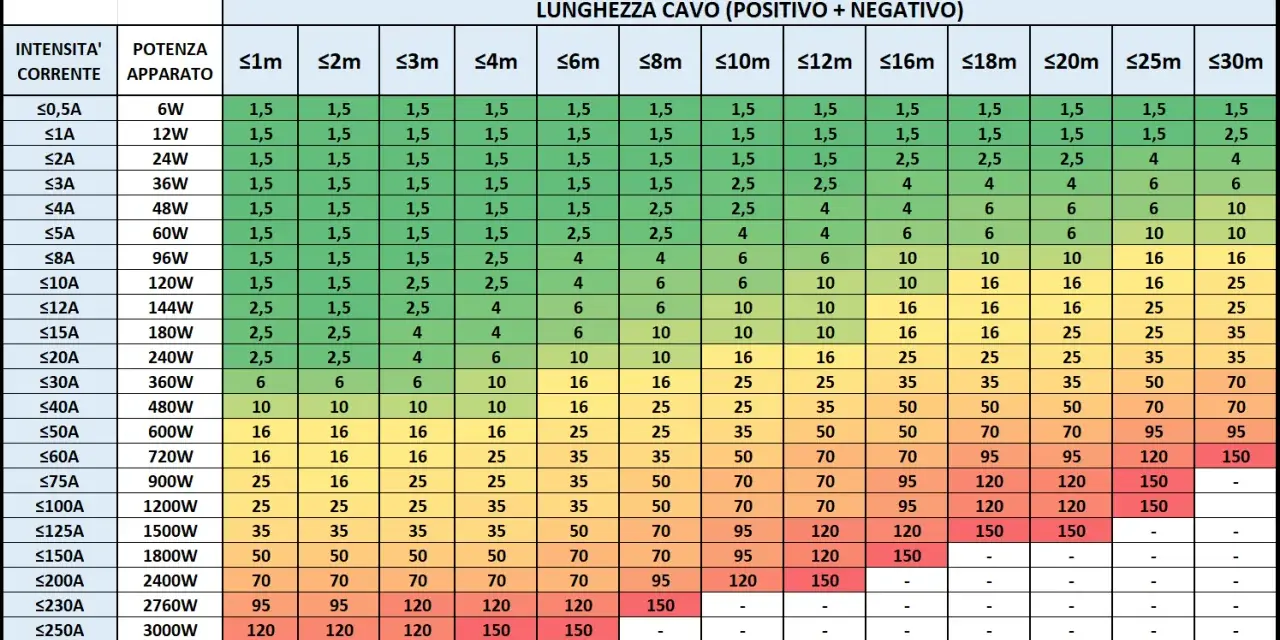

Come scelgo la sezione senza andare a tentoni
Io parto sempre da cinque verifiche, in quest’ordine: corrente, durata del carico, lunghezza della linea, modalità di posa e protezione. Se una sola di queste voci cambia, la sezione può cambiare con lei.
- Calcolo la corrente d’impiego a partire da potenza, tensione e, se serve, cosφ.
- Capisco se il carico lavora per pochi minuti o per ore. Un compressore non si comporta come una resistenza di riscaldamento.
- Misuro la tratta reale, non la distanza “a occhio”. Su linee lunghe la caduta di tensione può diventare il vero limite.
- Controllo dove passa il cavo: tubo, canalina, parete, passerella, interrato, fascio di linee o ambiente caldo.
- Scelgo la protezione in modo che il suo valore nominale stia sotto la portata reale del cavo nella posa prevista.
Su linee brevi e carichi leggeri spesso basta un margine contenuto. Su circuiti che alimentano elettrodomestici, compressori, saldatrici o una colonnina, io preferisco lasciare un margine del 20-30% quando l’uso è prolungato, perché il valore nominale non racconta tutto, soprattutto all’avvio.
In altre parole, non dimensiono mai solo per far “passare” il carico di oggi. Guardo anche quanto la linea può crescere senza diventare calda, rumorosa o limitante domani.

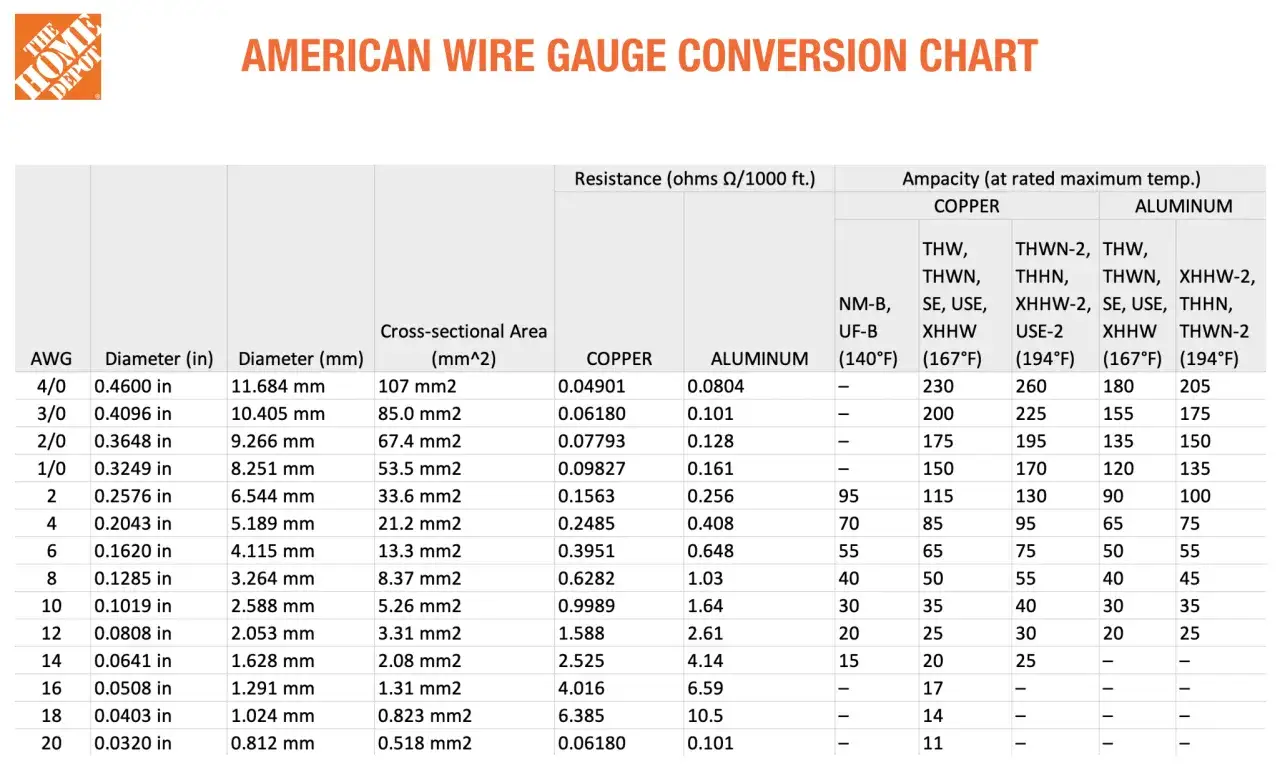

La tabella pratica per casa, garage e officina
Qui sotto trovi una traccia utile per orientarti con il rame in impianti a bassa tensione, in condizioni comuni e senza raggruppamenti pesanti. Non è una sostituzione del progetto, ma è una buona bussola quando devi scegliere tra due sezioni vicine.
| Corrente o protezione tipica | Sezione rame indicativa | Potenza a 230 V | Uso tipico |
|---|---|---|---|
| 10 A | 1,5 mm² | Circa 2,3 kW | Illuminazione, piccoli circuiti, comandi leggeri |
| 16 A | 2,5 mm² | Circa 3,7 kW | Prese generiche, piccoli elettrodomestici, linee domestiche standard |
| 20 A | 2,5 mm² | Circa 4,6 kW | Prese dedicate, lavatrice, lavastoviglie, carichi medi |
| 25 A | 4 mm² | Circa 5,8 kW | Piccole linee di potenza, prese dedicate più impegnative |
| 32 A | 6 mm² | Circa 7,4 kW | Forno, piano a induzione, carichi importanti in cucina o in officina |
| 40-50 A | 10 mm² in posa favorevole | Circa 9,2-11,5 kW | Linee di forza, tratte più impegnative, utensili e macchine più pesanti |
| 30-60 A | 16 mm² | Circa 6,9-13,8 kW | Alimentazione dal contatore o linea principale, da verificare sempre sulla lunghezza reale |
Nota pratica: questi valori vanno letti come riferimento di partenza. Se la linea è lunga, passa in tubo con altri cavi o lavora in ambiente caldo, la sezione da usare può salire di uno scatto intero.
Per questo, in un impianto domestico ben fatto, 1,5 mm², 2,5 mm² e 6 mm² non sono numeri casuali: rappresentano tre livelli diversi di corrente, protezione e margine di lavoro. Il punto non è avere la sezione più grande possibile, ma quella coerente con il carico e con la posa.Perché posa, temperatura e fascio cambiano tutto
Le tabelle tecniche non valgono nel vuoto. Le norme CEI-UNEL correggono i valori base con fattori per temperatura ambiente e raggruppamento, perché un cavo caldo in mezzo ad altri cavi smaltisce meno energia. Tradotto: la sezione che regge 20 A in aria libera può non reggerli più in un tubo pieno o in una canalina serrata.
Per orientarsi bene, conviene distinguere tre casi pratici:
- Temperatura alta, tipica di sottotetti, locali tecnici o installazioni esterne al sole. Qui la portata cala e il margine si consuma in fretta.
- Fascio o strato, cioè più circuiti a contatto o sovrapposti sullo stesso supporto. Ogni linea scalda le altre e le declassa.
- Materiale del conduttore, perché l’alluminio, a parità di sezione nominale, porta meno corrente del rame e va ricalcolato con criterio.
Un esempio concreto chiarisce il punto meglio di molte formule: in una tabella di riferimento per posa comune, un cavo da 2,5 mm² in rame passa da circa 24 A con due conduttori attivi a circa 16,5 A con sei. Lo stesso andamento si vede su 1,5 mm², che scende da circa 17,5 A a 12 A. Non è un dettaglio accademico, è il motivo per cui un circuito “che sembrava andar bene” poi scalda o fa scattare la protezione.
Per questo, quando la posa è sfavorevole, preferisco salire di sezione piuttosto che inseguire il minimo teorico.
Leggi anche: Acciaio Temprato - Guida Pratica per Officina e Fai-da-te
Quando l’alluminio richiede più attenzione
L’alluminio si usa soprattutto su linee di distribuzione e tratte più impegnative. Il punto non è solo la portata: contano anche morsetti, serraggi, ossidazione superficiale e compatibilità dei terminali. Se devi sostituire rame con alluminio, non basta mantenere la stessa sezione nominale, perché il progetto va rivisto dall’inizio.
Su lavori di officina o su alimentazioni principali, questo controllo evita errori costosi e problemi che non emergono subito, ma solo quando la linea lavora davvero sotto carico.
Gli errori che vedo più spesso nei cantieri domestici
Quasi tutti gli errori nascono da una scorciatoia. La tabella rapida è comoda, ma diventa pericolosa quando la si usa senza leggere il contesto dell’impianto.
- Scegliere la sezione solo sul valore dell’interruttore: un magnetotermico da 16 A non garantisce che ogni 2,5 mm² sia automaticamente corretto in qualsiasi posa.
- Non convertire la potenza in corrente: 3 kW, 4 kW o 7 kW non dicono nulla finché non li trasformi in ampere reali.
- Ignorare la lunghezza: una linea corta in casa e una tratta lunga fino al garage non si progettano allo stesso modo.
- Mettere troppi circuiti nello stesso tubo: il fascio declassa la portata e alza la temperatura di esercizio.
- Trattare motori e resistenze come se fossero uguali: un utensile con spunto elevato o un compressore non si comporta come una luce o una stufa elettrica.
- Rimandare il controllo delle terminazioni: morsetti, pressacavi e dispositivi devono essere adatti alla sezione scelta, altrimenti il vantaggio della sezione maggiore si perde.
In officina questo si vede spesso con compressori, saldatrici, aspirazioni centralizzate e piccole macchine utensili: l’assorbimento di spunto e il ciclo di lavoro rendono la potenza nominale meno affidabile di quanto sembri. Se il carico resta acceso a lungo o parte con fatica, il progetto deve tenerne conto fin dall’inizio.
Lo stesso vale per le linee destinate a crescere: se sai già che oggi alimentano un utensile e domani una macchina più pesante, ha senso ragionare con un margine tecnico reale e non solo con il prezzo del rame.
I controlli finali che chiudono bene una linea nuova
Prima di considerare finito il lavoro, io verifico sempre tre cose: corrente d’impiego, caduta di tensione e coordinamento con la protezione. Se una linea è lunga, calda o destinata a carichi continui, la sezione va scelta sul caso reale e non sulla soluzione più economica. È qui che si evitano gli interventi successivi, spesso molto più costosi del rame in più.- La corrente del carico è stata calcolata con la tensione corretta e, se serve, con il cosφ.
- La protezione non supera la portata reale del cavo nella posa prevista.
- La caduta di tensione resta entro un margine accettabile per l’uso previsto.
- Il tipo di cavo, i morsetti e i componenti del quadro sono compatibili con la sezione scelta.
Se il circuito serve cucina, garage attrezzato o carichi professionali, vale sempre la pena fermarsi un minuto in più sul progetto: una sezione ben scelta oggi evita calore, distacchi e lavoro rifatto domani.
