Collegare faretti LED - Guida completa per un impianto sicuro

Collegare correttamente i faretti LED significa partire dal tipo di alimentazione, scegliere il cablaggio giusto e verificare che il circuito regga davvero il carico. Quando progetto una linea luce, io controllo subito tensione, classe di protezione e lunghezza dei cavi: sono i tre elementi che fanno la differenza tra un montaggio pulito e un impianto che sfarfalla o si scalda. Qui trovi una guida pratica per installare, cablare e testare i faretti con un approccio sicuro e ordinato.

Prima di iniziare, identifica il faretto e il punto luce

Io parto sempre dalla targa del faretto. Prima di toccare un cavo, devi sapere se stai lavorando su un apparecchio a 230 V, su un sistema a 12/24 V o su un modulo a corrente costante, perché il collegamento cambia davvero. Anche il punto luce va capito bene: non basta che ci sia un filo in uscita, serve sapere da dove arriva la protezione, dove passa il neutro e se la linea è già dimensionata per un circuito luce.

Per l’illuminazione domestica, la sezione minima usuale è 1,5 mm²: è il riferimento che uso come base, poi verifico sempre lunghezza, protezione e modo di posa. Se uno di questi dati manca, non collego alla cieca: una verifica in più costa meno di un impianto da rifare. Quando il quadro è chiaro, il passo successivo è capire come cambia lo schema tra alimentazione diretta e bassa tensione.

Lo schema giusto cambia tra 230 V e bassa tensione

Il driver è l’alimentatore elettronico che adatta la rete al LED. E qui nasce la confusione più comune: non tutti i faretti si cablano nello stesso modo. Con un sistema a 230 V collegato direttamente alla rete, in genere porti fase e neutro all’apparecchio; con un sistema a bassa tensione, invece, devi ragionare sul tipo di driver e sulla logica del circuito.

La regola pratica che uso è semplice: se il sistema lavora a tensione costante, distribuisco i faretti in parallelo; se è a corrente costante, mi attengo alla scheda tecnica e non cambio schema per comodità. Con i LED non basta che “si accenda tutto”: se il collegamento non è coerente, il problema si vede dopo, con caduta di luminosità, sfarfallio o surriscaldamento. Una volta scelto lo schema, il lavoro vero è portare quei collegamenti sul campo senza errori di polarità o protezione.

Collegare i faretti passo dopo passo senza improvvisare

Qui conviene essere metodici. Anche un’installazione piccola merita un ordine preciso, perché la maggior parte degli errori nasce dalla fretta, non dalla complessità. Se il circuito è sano e il faretto è adatto al punto luce, la procedura resta lineare.

1. Togli alimentazione dal quadro e verifica con un tester che la linea sia davvero assente. Non mi fido mai solo dell’interruttore a parete.
2. Prepara scatola di derivazione, passacavi e spazio di ispezione. I giunti devono restare accessibili e non schiacciati dal controsoffitto.
3. Su un faretto a 230 V collega fase su L, neutro su N e terra su PE se l’apparecchio è di Classe I.
4. Se il faretto è di Classe II, non portare la terra al corpo dell’apparecchio: la protezione è affidata al doppio isolamento.

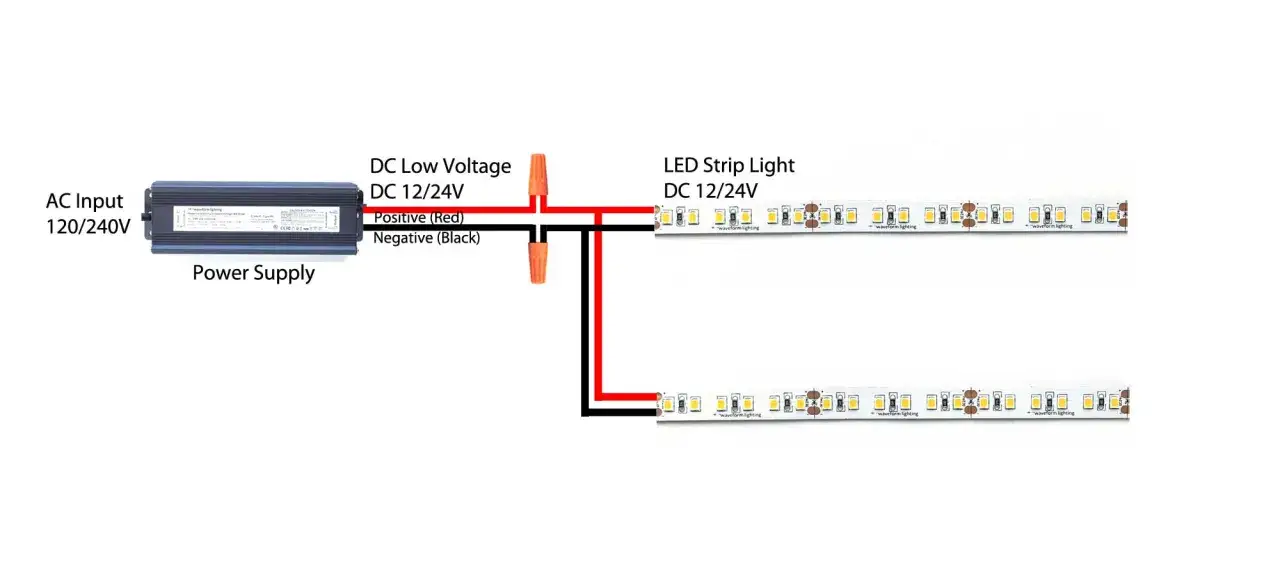

5. Su un sistema a 12/24 V, porta la rete al driver e poi distribuisci l’uscita ai faretti in parallelo, rispettando la polarità. Se c’è un dimmer, deve essere compatibile con il driver e con il LED.
6. Fissa tutto, riattiva e testa per alcuni minuti. Controlla che la luce sia uniforme, che non ci siano punti caldi anomali e che i morsetti non cedano sotto trazione.

Se un passaggio non coincide con la targa o con lo schema del costruttore, io mi fermo. Il cablaggio giusto si legge, non si indovina. E nei LED questa prudenza si paga subito in meno guasti e in meno interventi correttivi. I guasti però nascono spesso più dai dettagli che dallo schema, ed è lì che conviene guardare con occhio critico.

Gli errori che vedo più spesso sul campo

Quando un impianto LED dà problemi, quasi mai il colpevole è il faretto in sé. Di solito il punto debole è uno di questi:

• Collegare in serie faretti pensati per il parallelo: il risultato è una luce incoerente o una linea che non lavora come previsto.
• Sottodimensionare il driver: io lascio almeno un 10% di margine, e salgo ancora se la tratta è lunga o il driver lavora in spazio chiuso.
• Ignorare la caduta di tensione: nelle linee a 12/24 V, i faretti più lontani possono risultare più deboli se il cablaggio è troppo lungo o troppo sottile.
• Usare un dimmer incompatibile: il sintomo classico è lo sfarfallio, ma a volte compare anche un accensione irregolare o un ronzio del driver.
• Installare un IP troppo basso: in bagno, all’esterno o sopra zone umide il grado di protezione va scelto con molta più attenzione.
• Chiudere driver e giunzioni senza ventilazione: il LED tollera male il calore continuo, e un driver soffocato dura meno e lavora peggio.
• Serrare male i morsetti: un contatto incerto oggi sembra funzionare, domani crea falsi contatti e perdita di efficienza.

Se uno di questi punti non è chiaro, il problema non è il LED: è il progetto del circuito. Ed è proprio qui che si capisce quando il fai da te resta sensato e quando conviene fermarsi prima di fare danni più costosi. Quando i limiti dell’impianto sono chiari, diventa più semplice capire se il lavoro resta nel perimetro del fai da te o richiede un installatore abilitato.

Quando il fai da te ha senso e quando conviene fermarsi

Non tutte le installazioni hanno lo stesso livello di rischio. Una sostituzione su un punto luce già esistente è un conto; aggiungere una nuova linea, spostare un faretto o intervenire in bagno e all’esterno è un altro. Io ragiono sempre così: se il circuito è chiaro, accessibile e coerente con la targa dell’apparecchio, il lavoro può restare semplice; se invece devo interpretare, allora sto già entrando in una zona dove conviene avere un installatore abilitato.

• Puoi gestirlo da solo se stai sostituendo un faretto già previsto dal circuito e non devi modificare il cablaggio fisso.
• Puoi gestirlo da solo se il punto luce è accessibile, la scatola di derivazione è leggibile e il driver è dimensionato correttamente.
• Puoi gestirlo da solo se stai lavorando su un sistema chiaro a bassa tensione con schema del costruttore ben definito.
• Meglio fermarsi se devi aprire il quadro, creare una nuova linea o toccare protezioni che non conosci bene.
• Meglio fermarsi se il lavoro riguarda bagno, esterno, nicchie umide o una zona dove il grado IP non è banale.
• Meglio fermarsi se non sai distinguere Classe I, Classe II, driver e alimentazione del punto luce.

In Italia, per gli impianti fissi, il riferimento resta la CEI 64-8 insieme al DM 37/08: sono il quadro tecnico e normativo da tenere presente quando il lavoro smette di essere una semplice sostituzione. Il vantaggio di affidarsi a un professionista non è solo “essere a norma”, ma avere un impianto che resta verificabile, pulito e coerente nel tempo. Prima di richiudere controsoffitto o scatola, però, vale la pena fare un controllo finale molto più rigoroso di quanto sembri.

La verifica finale che evita rifacimenti e surriscaldamenti

Prima di considerare finito il lavoro, faccio sempre una prova a caldo. È il modo più semplice per scoprire polarità invertite, morsetti poco serrati, driver al limite o un accoppiamento elettrico che sulla carta sembrava corretto ma in pratica non lo è.

• Lascia accesi i faretti per 15-20 minuti e controlla se la luminosità resta stabile.
• Verifica che il driver non diventi eccessivamente caldo e che abbia spazio sufficiente per dissipare.
• Prova il comando on/off e l’eventuale dimmer su tutta la corsa, non solo in posizione intermedia.
• Controlla che nessun rame resti esposto e che i morsetti siano ben chiusi.
• Se l’impianto è in bagno o all’esterno, ricontrolla guarnizioni, tenuta dei passaggi cavo e grado IP dichiarato.
• Se i faretti sono più di uno, osserva che la luce sia uniforme da un punto all’altro della linea.

Se tutto resta stabile, hai un impianto semplice ma fatto bene: schema corretto, margine sull’alimentatore, connessioni ordinate e protezioni adatte al contesto. È questa la differenza che fa durare un’installazione LED senza sorprese.
