Negli impianti elettrici la corrente non si interpreta a occhio: va letta con uno strumento adatto, perché un assorbimento anomalo cambia subito il comportamento di linee, protezioni e carichi. Lo strumento per misurare l’intensità di corrente è l’amperometro, ma negli impianti moderni lo affianco quasi sempre a pinza amperometrica, multimetro e trasduttori di corrente. In questo articolo spiego come funzionano, quando usarli e quali errori evitare per ottenere una misura utile davvero, sia in casa sia in officina.
I punti che contano davvero prima di prendere una misura
- L’amperometro misura la corrente in ampere e, nella versione tradizionale, va inserito in serie al circuito.
- La pinza amperometrica è la scelta più pratica quando non vuoi interrompere l’alimentazione.
- Molti multimetri digitali si fermano a correnti contenute, spesso intorno ai 10 A; oltre quel livello serve un approccio diverso.
- Nei quadri elettrici contano molto anche i trasduttori di corrente e i trasformatori amperometrici.
- Gli errori più comuni sono il collegamento sbagliato dei puntali e la pinza chiusa su un cavo con fase e neutro insieme.
Che cosa misura davvero un amperometro
L’amperometro misura quanta corrente attraversa un ramo del circuito, cioè il flusso di cariche elettriche espresso in ampere. Io lo considero uno strumento di diagnosi prima ancora che di misura: mi dice se un utilizzatore sta chiedendo troppo, troppo poco o esattamente quanto dovrebbe. In pratica, non mi interessa solo leggere un numero, ma capire come sta lavorando l’impianto in quel momento.

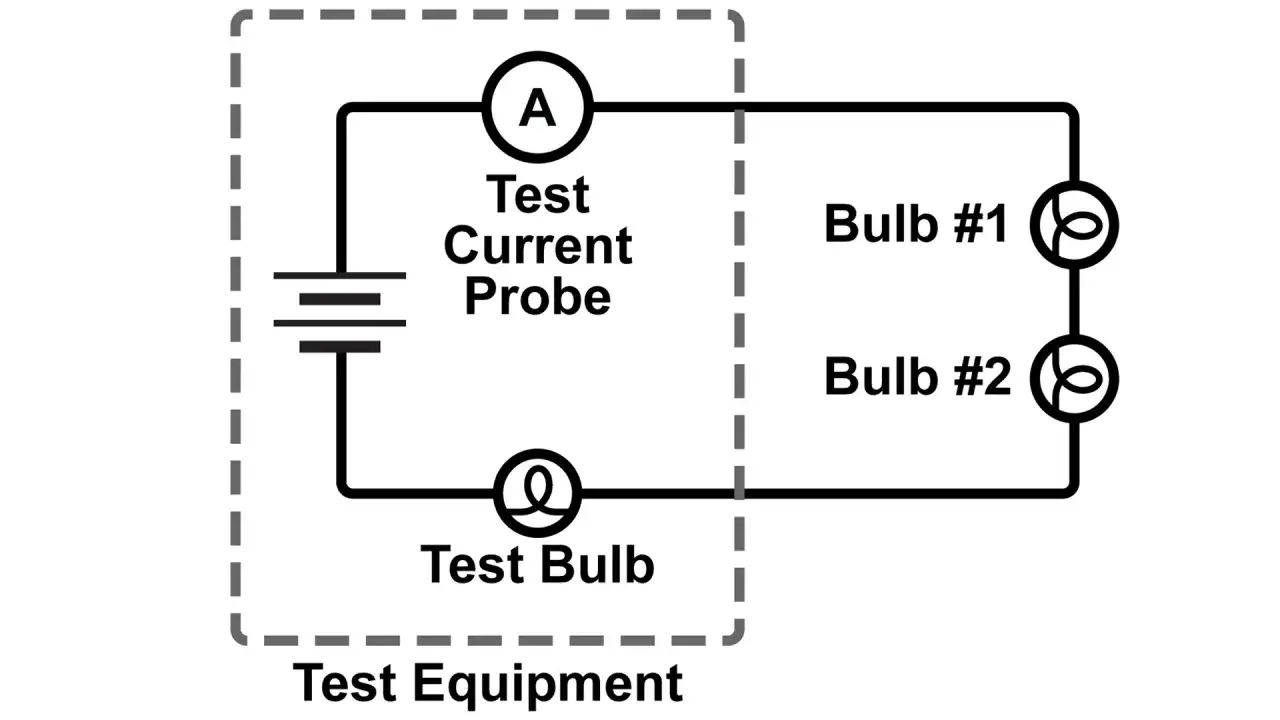

La regola base è semplice: per misurare la corrente in modo diretto, lo strumento deve attraversare la stessa corrente del circuito. Per questo il collegamento classico è in serie. Se lo colleghi nel punto sbagliato, la lettura perde significato o, nel peggiore dei casi, danneggi il dispositivo.
Nei sistemi più moderni la corrente non viene sempre letta in modo diretto. Si usano anche shunt, trasformatori amperometrici e sensori elettronici che trasformano la corrente in un segnale più facile da gestire. La logica, però, resta la stessa: ottenere un valore affidabile che racconti quanto sta assorbendo davvero il carico. Proprio per questo, in pratica, non tutti gli strumenti leggono la corrente nello stesso modo.
Quali strumenti si usano davvero negli impianti elettrici
Quando parlo di misura della corrente, io distinguo sempre tra strumenti da misura diretta e strumenti da misura indiretta. Questa differenza sembra teorica, ma in officina o in un quadro elettrico cambia tutto: tempo di lavoro, sicurezza e tipo di risultato.
| Strumento | Come misura | Vantaggi | Limiti | Uso tipico |
|---|---|---|---|---|
| Amperometro da pannello | Misura diretta in serie oppure tramite shunt | Lettura stabile e immediata | Richiede installazione dedicata | Quadri, macchine, impianti fissi |
| Multimetro digitale | Misura diretta sulla portata A o mA | Versatile e abbastanza economico | Portata spesso limitata e collegamento da rifare | Test rapidi, piccoli carichi, elettronica |
| Pinza amperometrica | Legge il campo magnetico attorno a un solo conduttore | Non richiede apertura del circuito | Va stretta sul cavo giusto; non tutti i modelli sono uguali | Impianti civili, manutenzione, diagnostica |
| Trasformatore amperometrico | Riduce la corrente a un segnale misurabile | Sicuro e adatto ai quadri | Di solito lavora solo in AC | Contabilizzazione, automazione, monitoraggio |
| Shunt di corrente | Converte la corrente in una piccola caduta di tensione | Preciso anche su correnti elevate in DC | Richiede cablaggio accurato | Batterie, inverter, impianti in continua |
Se devo fare un controllo veloce su una linea domestica, la pinza mi fa risparmiare tempo e aperture inutili. Se devo verificare una batteria, un alimentatore o un tratto in corrente continua, il multimetro o uno shunt diventano più sensati. Nei quadri fissi, invece, i trasformatori amperometrici permettono letture più ordinate e meno invasive. La scelta, quindi, non è una questione di preferenza: dipende da corrente, tipo di circuito e continuità del controllo.
Capito il ruolo di ciascun dispositivo, il passo successivo è vedere come si esegue la misura senza introdurre errori già dal collegamento.
Come si esegue una misura corretta senza forzare l’impianto
La procedura cambia in base allo strumento, ma la logica resta molto simile: identificare il tipo di corrente, scegliere la portata giusta e leggere il valore nel momento in cui il carico lavora davvero. Io non mi fido mai di una misura presa in fretta su un circuito qualsiasi; prima capisco cosa sto osservando, poi collego lo strumento.
- Verifica se stai misurando corrente alternata o continua. È un dettaglio che decide lo strumento giusto, soprattutto con pinze e trasduttori.
- Se usi un multimetro, porta il puntale rosso nel jack corretto e scegli una portata superiore al valore atteso. Molti modelli si fermano intorno a 10 A, quindi non ha senso forzarli oltre.
- Per una misura diretta, lo strumento va inserito in serie al circuito. In pratica, la corrente deve attraversare il tester proprio come attraversa il carico.

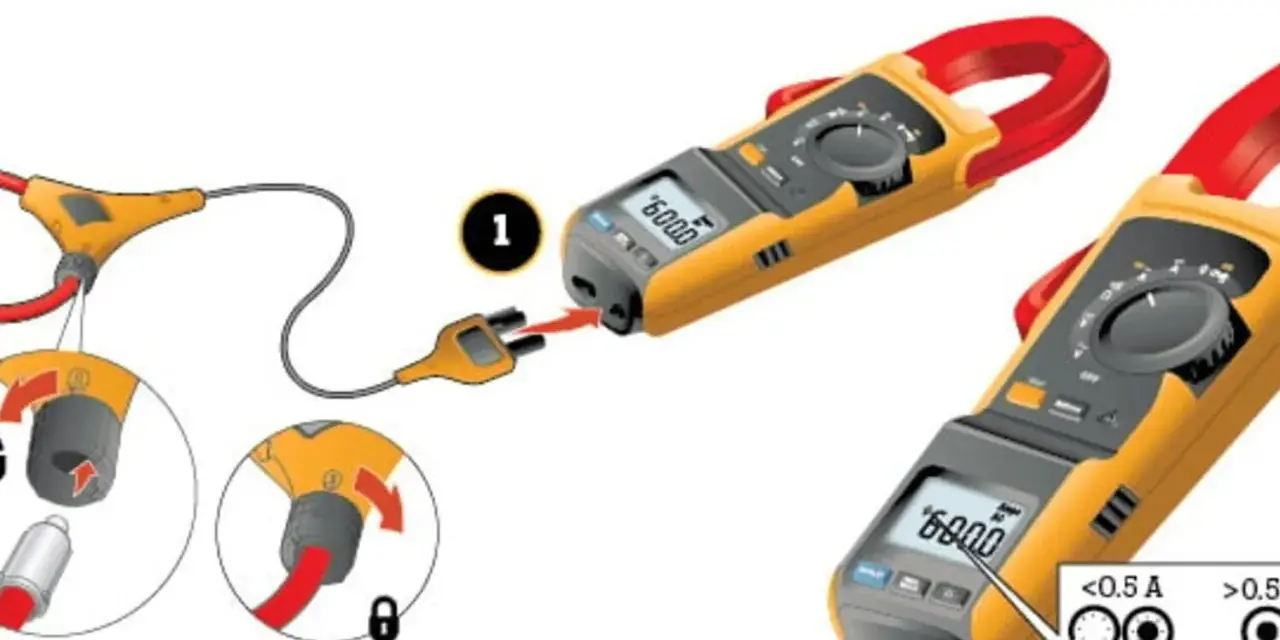

- Con la pinza amperometrica, stringi un solo conduttore. Se abbracci fase e neutro insieme, il campo magnetico può annullarsi e la lettura diventa falsa o quasi nulla.
- Se stai misurando un motore o un compressore, osserva anche il picco di avvio. Lo spunto iniziale può essere molto più alto del valore a regime ed è spesso il dato che spiega un distacco o un intervento della protezione.
- Nei trifase, misura ogni fase separatamente. È il modo più rapido per capire se hai un carico sbilanciato.
La differenza tra una misura utile e una misura fuorviante spesso sta tutta in questi passaggi. In molti interventi io perdo più tempo a evitare il falso problema che a leggere il valore in sé. Ed è proprio qui che diventa importante scegliere lo strumento giusto per l’uso concreto che ne devi fare.
Come scegliere lo strumento giusto per casa, officina e quadri
Se lavori su impianti civili, piccoli quadri o macchine in officina, ti conviene ragionare per scenari d’uso, non per etichette commerciali. Un buon acquisto non è quello con più funzioni in assoluto, ma quello che ti semplifica il controllo che fai davvero ogni settimana.
| Esigenza reale | Scelta sensata | Perché funziona | Nota pratica |
|---|---|---|---|
| Misure occasionali su piccoli carichi | Multimetro digitale | Costa meno e copre tensione, resistenza e continuità | Controlla sempre la portata in corrente |
| Controlli rapidi senza interrompere il circuito | Pinza amperometrica | È la soluzione più comoda in manutenzione | Serve che la pinza legga bene il tipo di corrente che ti interessa |
| Monitoraggio continuo di un quadro | TA o sistema con trasduttore | Lettura stabile e integrabile con automazione o supervisione | Molto utile quando vuoi tendenze, non solo letture istantanee |
| Batterie, inverter, fotovoltaico, UPS | Pinza o shunt adatti alla DC | La corrente continua richiede strumenti compatibili | Non tutti i modelli misurano la continua in modo affidabile |
| Lavori in quadri o vicino alla distribuzione | Strumento con categoria di sicurezza adeguata | La sicurezza conta quanto il valore letto | Non scegliere mai solo in base al prezzo |
Indicativamente, un multimetro base può costare da circa 20 a 60 euro, una pinza più robusta da uso hobbistico o prosumer spesso si colloca tra 60 e 200 euro, mentre strumenti professionali con funzioni avanzate salgono facilmente oltre i 300 euro. Io guardo sempre tre cose prima del prezzo: portata, categoria di sicurezza e tipo di corrente misurabile. Se uno di questi tre punti non torna, lo strumento sembra conveniente solo fino al primo utilizzo serio.
Una scelta ben fatta evita anche molti errori di misura. E gli errori, in questo campo, non sono solo numeri sbagliati: possono diventare fusibili bruciati, diagnosi errate e interventi inutili.
Gli errori che falsano la lettura o fanno saltare il fusibile
La misura della corrente è semplice solo in apparenza. Io vedo spesso gli stessi sbagli ripetersi: sono errori piccoli, ma bastano a rovinare la lettura o a mettere fuori uso il multimetro.
- Collegare il tester come se fosse una sonda di tensione. In corrente, il collegamento corretto non è in parallelo.
- Dimenticare di spostare il puntale rosso sul jack dedicato alla corrente. È uno degli errori più banali e più costosi.
- Usare una portata troppo bassa rispetto all’assorbimento reale. Se la corrente supera il limite dello strumento, il fusibile interno interviene proprio per proteggere l’elettronica.
- Chiudere la pinza attorno a fase e neutro insieme. In quel caso stai misurando due correnti opposte nello stesso campo, quindi il risultato può essere quasi nullo.
- Ignorare lo spunto di avviamento di motori, pompe e compressori. Il valore iniziale può essere molto più alto della corrente nominale e va interpretato come tale.
- Misurare senza dare tempo al carico di stabilizzarsi. Un assorbimento letto nel primo secondo non racconta la stessa cosa di un valore a regime.
Se vuoi una regola pratica, tieni presente questa: ogni volta che la lettura ti sembra “strana”, prima controlla collegamento, portata e punto di misura, poi pensa al guasto. Spesso il problema non è l’impianto, ma il modo in cui lo stai osservando. Ed è qui che la lettura comincia a parlare del guasto, non solo del valore numerico.
Dove la lettura della corrente aiuta a capire un problema dell’impianto
La corrente è utile soprattutto quando vuoi capire perché un impianto si comporta male. Non ti dice tutto da sola, ma ti mette subito nella direzione giusta. Io la uso come prima verifica quando qualcosa scatta, scalda o perde efficienza.| Sintomo | Cosa controllo per primo | Perché la corrente è utile |
|---|---|---|
| Interruttore che scatta spesso | Assorbimento reale del ramo e spunto di avvio | Capisco se c’è sovraccarico, picco anomalo o problema sul carico |
| Motore caldo o rumoroso | Corrente per fase e confronto con la targa | Un assorbimento alto indica spesso attrito, carico eccessivo o alimentazione non corretta |
| Luci che calano quando parte un elettrodomestico | Corrente del circuito e possibile caduta di tensione | Aiuta a capire se la linea è già al limite |
| Batteria che si scarica troppo in fretta | Assorbimento a riposo in corrente continua | Rilevo se c’è un consumo parassita |
| Quadro trifase sbilanciato | Corrente di ciascuna fase | Un confronto rapido mostra subito se un ramo lavora più degli altri |
Quando confronto la lettura con la corrente nominale riportata sulla targa del carico, ottengo un’informazione molto più solida di un semplice “funziona” o “non funziona”. La corrente reale mi dice se l’impianto sta lavorando con margine oppure no, e questo è il punto che conta davvero per prevenire guasti e interventi ripetuti. Per questo io considero la corrente il primo indizio serio, non l’ultimo.
Una misura fatta bene vale più di un controllo veloce
Se devo ridurre tutto a una regola di lavoro, è questa: misura la corrente nel punto giusto, con lo strumento giusto e nel momento giusto. Una lettura presa a vuoto, o con un collegamento approssimativo, rischia di farti inseguire un problema che non esiste. Una lettura corretta, invece, ti fa risparmiare tempo e rende più sicuro ogni intervento.
Quando controllo un impianto, confronto sempre il valore letto con la targa del carico, con la sezione dei conduttori e con la protezione installata. È lì che l’amperometro smette di essere un semplice display e diventa uno strumento di verifica concreta. E spesso è proprio questa misura, più ancora della tensione, a raccontare se l’impianto sta lavorando bene o sta già andando oltre il suo margine.
