Un impianto di terra fatto bene non si vede, ma fa la differenza nel momento peggiore: quando una carcassa metallica va in guasto e la corrente deve avere una via sicura per scaricarsi. La messa a terra fai da te è uno di quei lavori che sembrano semplici finché non si entra nel dettaglio di dispersori, conduttori, differenziale e verifiche finali. In questa guida trovi il quadro tecnico essenziale, i punti in cui il lavoro può ancora essere preparato da chi ristruttura casa e quelli in cui conviene fermarsi e coinvolgere un installatore abilitato.
I punti che contano davvero prima di intervenire
- Un impianto di terra non serve a “portare corrente”, ma a limitare la tensione di contatto e a far intervenire le protezioni.
- Nelle abitazioni italiane il sistema è quasi sempre TT: contano dispersore, conduttore di protezione e interruttore differenziale.
- La verifica di base nel TT segue la relazione RA × IΔn ≤ UL, con UL pari a 50 V in c.a. negli ambienti ordinari.
- In Italia l’impianto fisso va realizzato a regola d’arte da impresa abilitata e accompagnato da Dichiarazione di conformità.
- Nei luoghi di lavoro scattano anche verifiche periodiche: in genere ogni 5 anni, ogni 2 anni in cantieri, locali medici e ambienti a maggior rischio incendio.
Che cosa fa un impianto di terra e perché non è un optional
Io parto sempre da una distinzione semplice: la terra non “protegge l’apparecchio”, protegge le persone e l’impianto quando qualcosa va storto. Se un guasto porta la fase su una massa metallica, il conduttore di protezione convoglia la corrente verso il dispersore e il differenziale interviene prima che la carcassa resti pericolosamente in tensione.
Qui sta il punto che molti sottovalutano: il magnetotermico e il differenziale non fanno lo stesso lavoro. Il primo difende da sovraccarichi e cortocircuiti; il secondo rileva le dispersioni verso terra. Se il sistema di terra è improvvisato, corroso o mal collegato, la protezione perde efficacia anche se l’interruttore “scatta”.
Un altro errore frequente è confondere la messa a terra con il parafulmine. Possono dialogare, in alcuni casi anche condividere parte della logica equipotenziale, ma non sono la stessa cosa. Nell’impianto civile il cuore del problema è quasi sempre il contatto indiretto: tocco una massa che in condizioni normali non dovrebbe essere in tensione, ma che lo diventa per un guasto interno.
Se capisci questo meccanismo, tutto il resto diventa più leggibile: il dispersore non è un accessorio, il nodo principale di terra non è un dettaglio estetico e il differenziale da solo non basta. Da qui ha senso capire dove il fai-da-te si ferma davvero.
Dove il fai-da-te si ferma davvero
In Italia la cornice è chiara. Il DM 37/08 richiede che gli impianti all’interno degli edifici siano realizzati a regola d’arte da imprese abilitate e, a fine lavori, venga rilasciata la Dichiarazione di conformità. Per gli impianti già esistenti e privi di documentazione, nei casi previsti può entrare in gioco la Dichiarazione di rispondenza, ma non è una scorciatoia per improvvisare lavori nuovi.
Nei luoghi di lavoro si aggiunge il DPR 462/01: l’impianto di terra non si mette in esercizio senza la verifica dell’installatore che rilascia la conformità, poi il datore di lavoro deve gestire denuncia e controlli periodici. In pratica, la parte tecnica e quella documentale camminano insieme.
| Contesto | Cosa è sensato fare | Cosa non va lasciato al caso |
|---|---|---|
| Abitazione privata | Studiare lo schema, predisporre gli spazi, scegliere il sistema con un elettricista | Posa e collegamento finale del dispersore, del nodo di terra e delle protezioni |
| Condominio | Verificare il nodo comune, le masse estranee e i collegamenti equipotenziali | Collegamenti improvvisati a tubazioni o elementi metallici non previsti dal progetto |
| Luogo di lavoro | Progetto, verifica iniziale, manutenzione e registrazione delle prove | Messa in esercizio senza controlli e senza gestione delle verifiche periodiche |
La regola pratica è semplice: puoi preparare il cantiere, capire il problema e verificare che il sistema abbia senso; la realizzazione e la certificazione finale, invece, devono stare dentro una filiera professionale. Ed è proprio qui che conviene guardare da vicino i componenti del sistema.

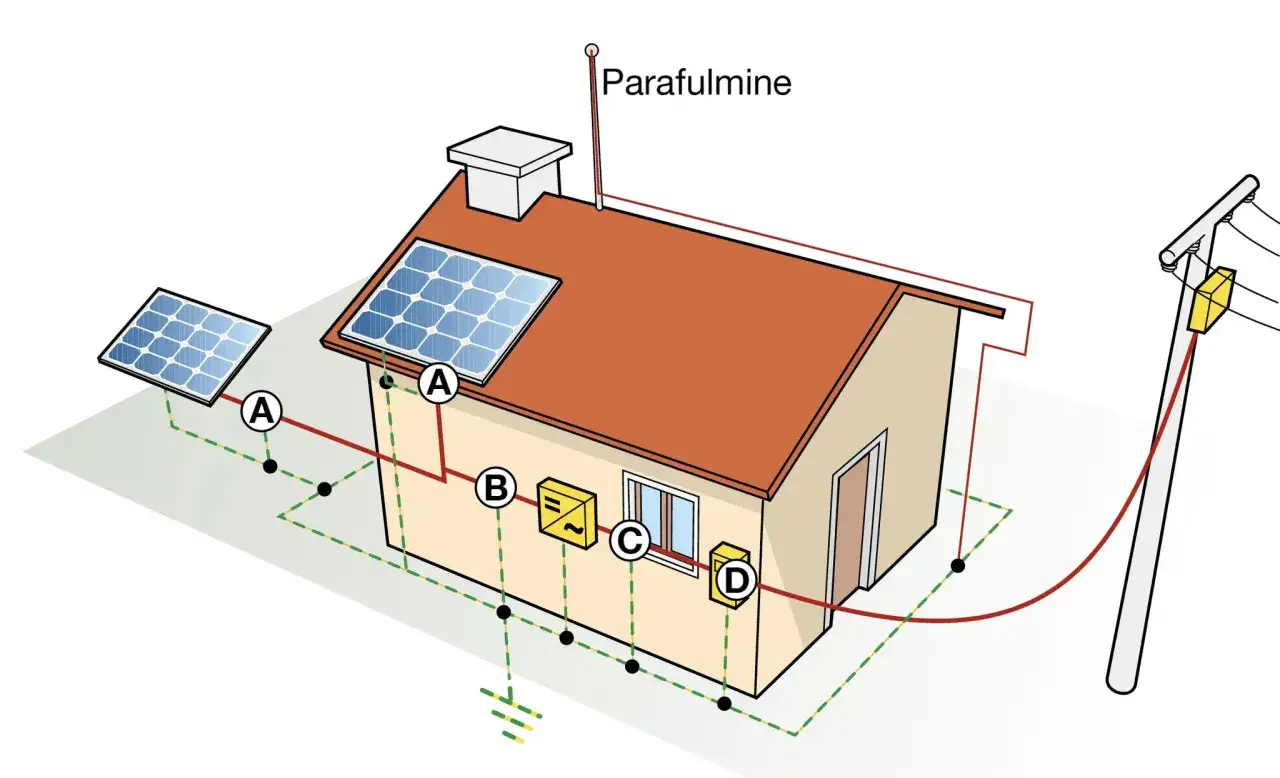

Gli elementi che devono esserci in un impianto fatto bene
La norma considera l’impianto di terra come un sistema, non come un singolo pezzo. Quando mancano uno o più elementi, la protezione si indebolisce e spesso il problema non si vede subito. Io controllo sempre che il sistema abbia un percorso chiaro dal guasto al terreno e un ritorno leggibile per le protezioni.
| Elemento | Funzione | Cosa guardo davvero |
|---|---|---|
| Dispersore | Scarica la corrente nel terreno | Tipo di posa, corrosione, continuità, qualità del contatto col suolo |
| Conduttore di terra | Collega il dispersore al nodo principale | Sezione adeguata, percorso breve, protezione meccanica |
| Collettore principale di terra | Raccoglie i conduttori di protezione ed equipotenziali | Accessibilità, serraggi, identificazione, ordine dei collegamenti |
| Conduttori di protezione | Portano le masse metalliche al nodo di terra | Continuità, colore corretto, assenza di giunte improvvisate |
| Collegamenti equipotenziali | Allineano il potenziale di masse estranee e masse accessibili | Presenza dove serve, serraggi, trattamento di tubazioni e parti metalliche |
| Interruttore differenziale | Interrompe il circuito quando la dispersione supera la soglia | Corrente nominale differenziale, tempi di intervento, coordinamento con il resto dell’impianto |
Il dettaglio che spesso cambia tutto è il collegamento equipotenziale. Non basta “avere la terra”: bisogna evitare che tubazioni metalliche, masse estranee e carcasse accessibili si trovino a potenziali diversi proprio nel momento del guasto. È uno di quei passaggi che non fanno scena, ma fanno sicurezza.
Un impianto ben fatto, quindi, non è un cavo piantato nel terreno: è una rete coerente di collegamenti e protezioni. Da qui si passa al progetto vero e proprio, che cambia parecchio tra nuova costruzione e ristrutturazione.
Come si progetta la soluzione giusta per una casa
Quando valuto una casa, mi faccio sempre cinque domande prima di parlare di picchetti o scavi. Sono semplici, ma evitano molti errori:
- Che schema di fornitura ho davanti: TT, TN o IT?
- Com’è il terreno: umido, secco, roccioso, disponibile per una posa perimetrale?
- Dove posso collocare un nodo di terra accessibile e manutentibile?
- Le protezioni differenziali sono coordinate con il dispersore e con i circuiti?
- Chi farà le misure finali e con quali strumenti?
Per le abitazioni, nella pratica italiana il sistema è quasi sempre TT. In questo schema il neutro della rete è collegato a terra in origine, mentre le masse dell’utenza fanno capo a un impianto di terra locale. La protezione contro i contatti indiretti si verifica con la relazione RA × IΔn ≤ UL: RA è la somma della resistenza del dispersore e del conduttore di protezione, IΔn è la corrente nominale del differenziale, UL è la tensione limite convenzionale.
Con un differenziale da 30 mA e UL pari a 50 V, la soglia teorica arriva a circa 1667 Ω. Io però non leggo quel numero come un obiettivo da inseguire con leggerezza: è una soglia di sicurezza, non un invito a fermarsi al minimo indispensabile. In un impianto reale contano anche la qualità delle giunzioni, la continuità dei PE, l’umidità del terreno e la stabilità nel tempo.
| Soluzione | Quando ha senso | Punti forti | Limiti |
|---|---|---|---|
| Picchetto verticale | Ristrutturazione con spazio ridotto | Rapido, poco invasivo, economico | Molto dipendente dal terreno; spesso serve più di un dispersore |
| Anello perimetrale | Nuova costruzione o scavo disponibile | Distribuzione più uniforme della corrente di guasto | Più complesso da aggiungere dopo, richiede pianificazione |
| Dispersore di fondazione | Edificio in fase di costruzione | Soluzione molto stabile nel tempo | Va prevista in anticipo, non si improvvisa a lavori finiti |
Il punto, in fondo, è questo: la scelta del dispersore dipende dal terreno e dal cantiere, non dal gusto personale. Se la casa è già finita, il progetto deve adattarsi al costruito; se stai ancora aprendo i pavimenti, hai l’occasione migliore per fare un lavoro che duri davvero. A quel punto, però, servono verifiche serie.
Le verifiche che contano più dell’occhio

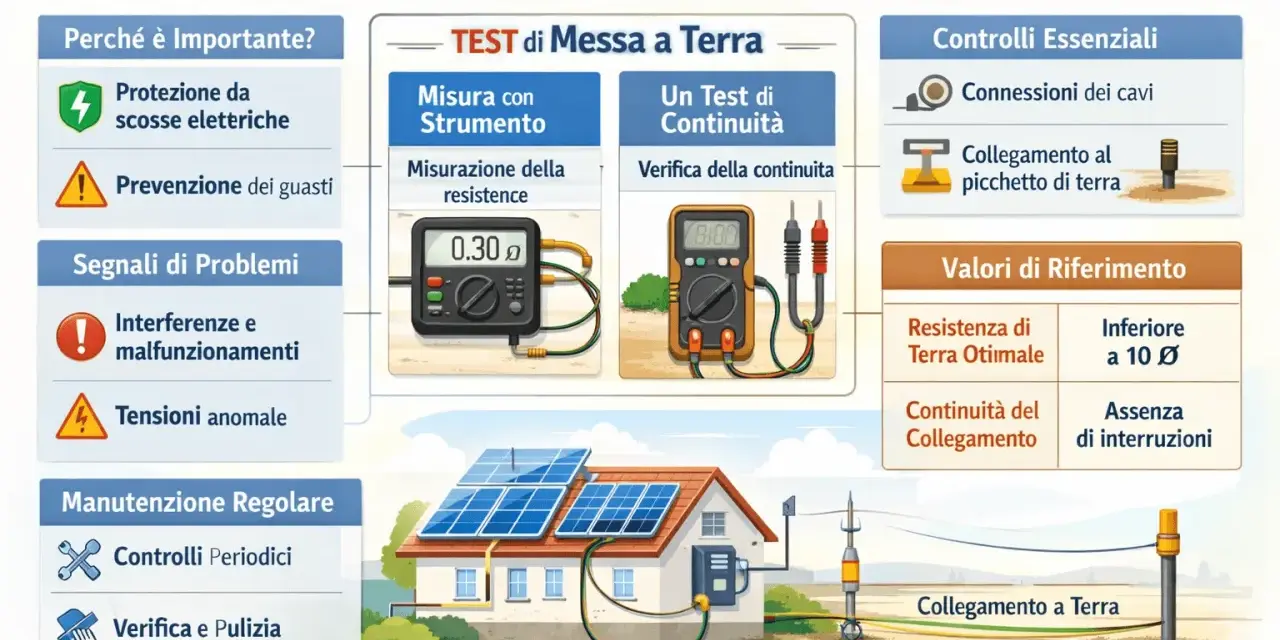

Un impianto di terra che “sembra a posto” non mi basta mai. Io voglio almeno tre famiglie di controlli: continuità dei conduttori, misura della resistenza di terra e prova di intervento dei differenziali. Senza questi riscontri, la sicurezza resta una sensazione, non un dato.
| Verifica | Strumento tipico | Perché serve |
|---|---|---|
| Continuità di PE ed equipotenziali | Misuratore di bassa resistenza | Controlla che il percorso di protezione non si interrompa |
| Resistenza di terra | Earth tester | Misura quanto efficacemente il dispersore si comporta verso il terreno |
| Intervento del differenziale | Tester RCD | Verifica soglia e tempi di sgancio |
| Controllo visivo | Ispezione manuale | Individua corrosione, serraggi lenti, accessibilità scarsa e marcature assenti |
Il controllo visivo da solo non basta, ma resta utile per intercettare problemi banali che spesso sono quelli decisivi: morsetti ossidati, conduttori non protetti, giunzioni nascoste male e collettori di terra chiusi in punti inaccessibili. È una parte noiosa del lavoro, ma è proprio quella che evita di scoprire il difetto quando l’impianto è già in servizio.
Nei luoghi di lavoro la logica è ancora più stringente: il DPR 462/01 prevede manutenzioni regolari e verifiche periodiche ogni 5 anni, che scendono a 2 anni in cantieri, locali ad uso medico e ambienti a maggior rischio incendio. Se l’impianto cambia in modo sostanziale, il controllo va rifatto. Su una casa privata la regola non è meno seria: ogni modifica importante merita una nuova verifica strumentale.
Capire le verifiche aiuta anche a evitare gli errori più comuni, che spesso non sono spettacolari ma molto costosi da correggere.
Gli errori che vedo più spesso nei lavori improvvisati
- Confondere differenziale e terra. Un RCD efficiente non compensa un dispersore pessimo o una continuità incerta.
- Usare tubazioni o elementi metallici come scorciatoia. Le masse estranee vanno valutate e collegate quando serve, non scambiate per un dispersore “gratis”.
- Mettere un solo picchetto e considerare chiuso il problema. In terreni secchi o rocciosi è una soluzione fragile, spesso insufficiente nel tempo.
- Lasciare serraggi e giunzioni accessibili al deterioramento. Corrosione e allentamenti sono nemici silenziosi.
- Dimenticare l’equipotenziale. Se le masse accessibili non sono allineate elettricamente, il rischio resta anche con la terra presente.
- Non archiviare misure e documenti. Senza schema, prove e conformità, il lavoro diventa difficile da manutenere e da difendere.
Il punto comune di questi errori è uno solo: si guarda il singolo componente e si perde il sistema. In un impianto elettrico la sicurezza nasce dalla catena completa, non dal pezzo più visibile.
La decisione giusta prima di richiudere muri e pavimenti
Se stai rifacendo un impianto o aprendo una ristrutturazione, io terrei il focus su tre cose molto concrete: punto di terra accessibile, misure finali e documentazione. Il resto è importante, ma questi tre elementi separano un lavoro ordinato da uno che crea problemi a distanza di anni.
- Conserva schema, elenco dei materiali e verbale delle misure.
- Non chiudere tracce, pozzetti o pavimenti prima delle prove finali.
- Se l’impianto serve un luogo di lavoro, programma da subito gli adempimenti del DPR 462/01.
La parte davvero intelligente del lavoro non è scavare più profondo, ma costruire un sistema coerente, verificabile e facile da mantenere. Quando l’impianto è vecchio o il quadro è complesso, il passo più solido resta quasi sempre lo stesso: far controllare tutto da chi può misurare bene, certificare correttamente e assumersi la responsabilità del risultato.
