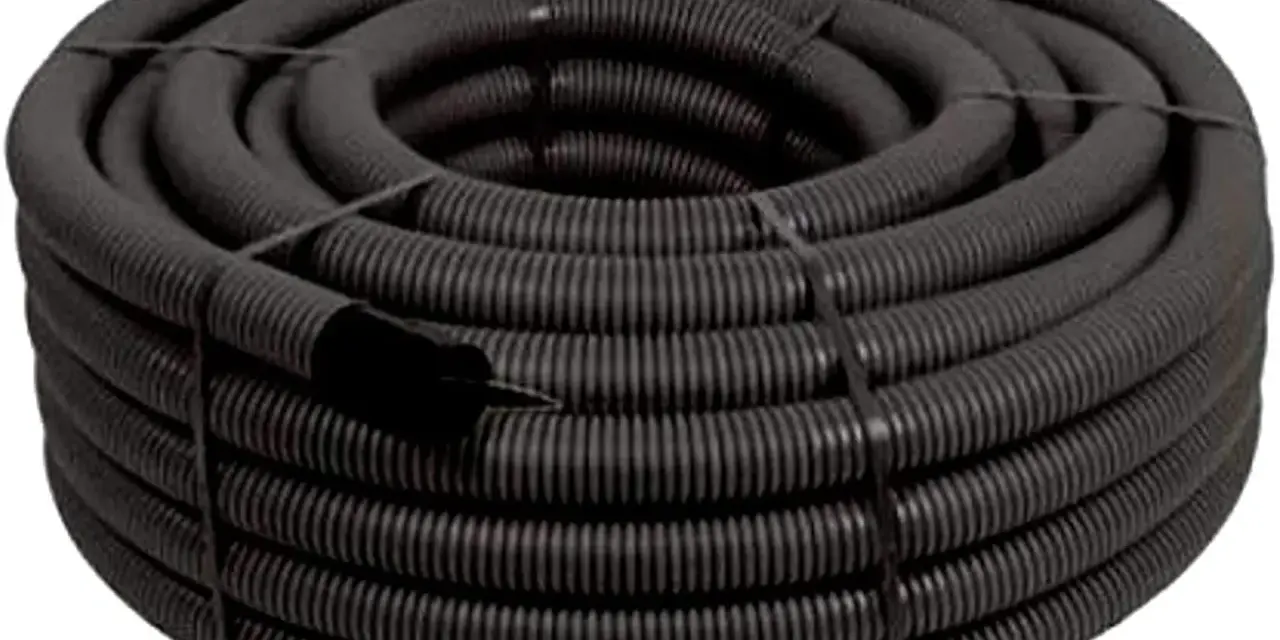

Lo spessore del tubo corrugato cambia molto più di quanto sembri: decide quanto facilmente passano i cavi, quanto resta ordinato l’impianto e quanta manutenzione sarà possibile in futuro. Quando si parla di corrugati elettrici diametri, il punto non è scegliere la misura “più grande”, ma quella che lascia il giusto margine senza complicare posa e costi. In questa guida trovi le misure standard più usate, i criteri pratici per sceglierle e gli errori che, in cantiere o in fai-da-te, fanno perdere più tempo.
Le misure da guardare subito per scegliere bene il tubo
- Le misure più diffuse in ambito residenziale sono 16, 20, 25 e 32 mm; 40 mm e oltre entrano in gioco quando i cavi aumentano o il tratto è più impegnativo.
- Il numero nominale non basta: conta anche il diametro interno utile, soprattutto se il percorso ha molte curve.
- Io considero sempre il riempimento del tubo, cioè quanta sezione occupano i cavi, e lascio un margine reale per il tiraggio.
- Per tratte lunghe, con più linee o con futuri ampliamenti, salire di una misura spesso costa meno che rifare il passaggio.
- In esterno e interrato non ragiono come per l’incasso sottotraccia: spesso serve un cavidotto più robusto e con diametri superiori.
Quali diametri sono davvero standard

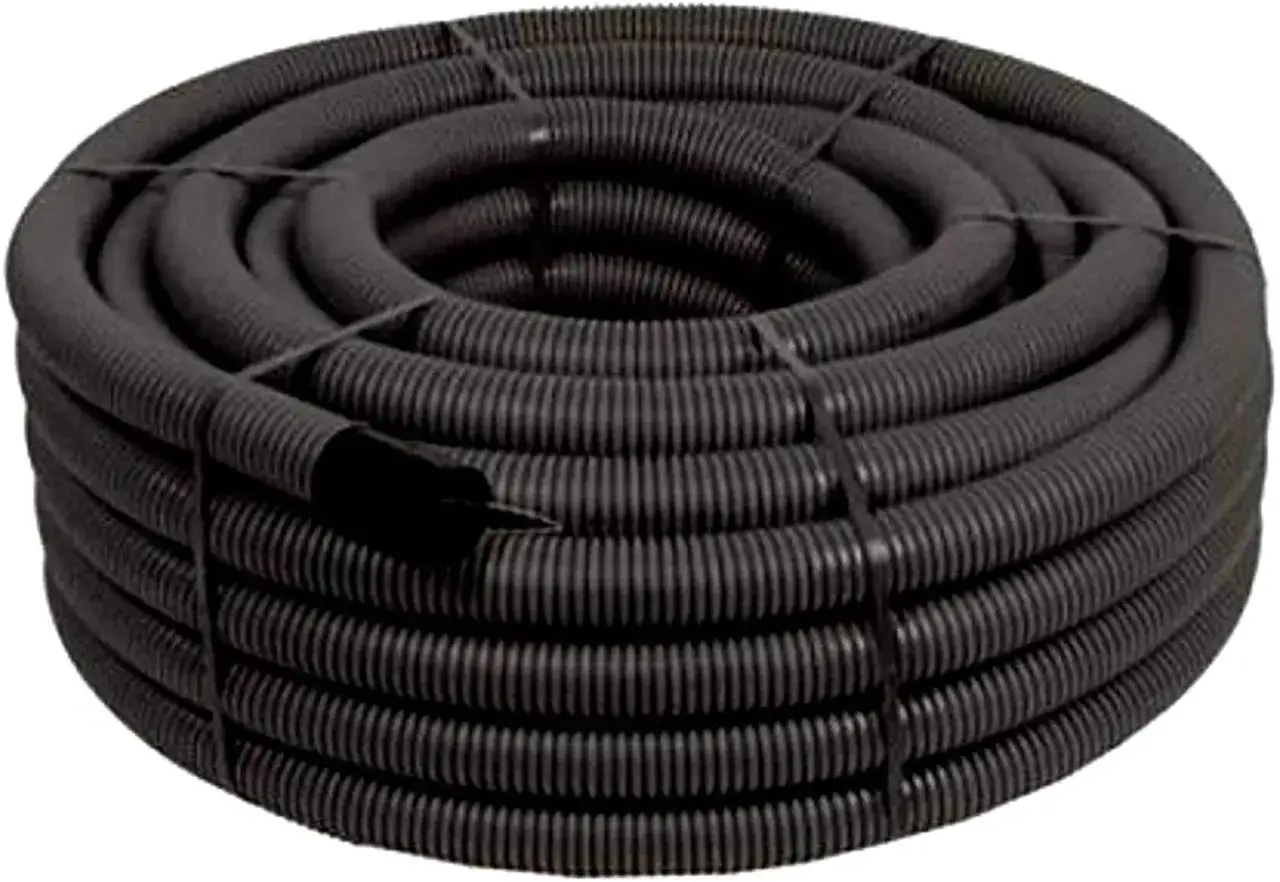

Nel linguaggio pratico degli impianti elettrici, le misure che incontro più spesso sono 16, 20, 25, 32, 40, 50 e 63 mm. Le prime quattro coprono la maggior parte delle installazioni domestiche; le altre servono quando il numero di cavi cresce, quando le tratte sono lunghe o quando il tubo deve ospitare linee più importanti.
Qui conviene distinguere subito due concetti: il diametro nominale, cioè la misura commerciale con cui il tubo viene venduto, e il diametro realmente utile all’interno. Non sono sempre uguali, perché il tipo di parete, la classe di resistenza e la qualità del materiale cambiano lo spazio effettivo per i cavi. È uno di quei dettagli che, se ignorati, fanno sembrare giusta una misura che poi in posa diventa stretta.
| Diametro nominale | Uso tipico | Osservazione pratica |
|---|---|---|
| 16 mm | Piccoli tratti, comandi semplici, passaggi con pochi conduttori | Lo uso solo quando il percorso è breve e quasi lineare |
| 20 mm | Illuminazione, prese leggere, derivazioni essenziali | È la taglia più “polivalente” per molti lavori domestici |
| 25 mm | Linee con più cavi, piccoli gruppi di prese, tratti con curve | Spesso è la scelta più equilibrata se voglio lavorare senza stress |
| 32 mm | Linee dedicate, cucina, domotica, più conduttori nello stesso percorso | Qui il margine inizia a fare davvero la differenza |
| 40 mm | Dorsali, passaggi più carichi, cavi energia + controllo separati | Lo considero quando il tubo non deve essere tirato “tirato” |
| 50 mm | Tratte più importanti, distribuzione secondaria, predisposizioni | Molto utile se prevedi ampliamenti futuri |
| 63 mm | Passaggi abbondanti, cavidotti, linee interrate o quasi industriali | Qui si ragiona già in logica di infrastruttura, non di semplice posa interna |
La tabella non sostituisce il controllo del percorso reale, ma offre una traccia onesta: più cavi, più curve, più lunghezza, più conviene salire di diametro. Da qui si passa alla domanda che interessa davvero chi installa: come capire se una misura basta davvero, senza andare a intuito.
Come scegliere la misura in base ai cavi
Io non scelgo mai il tubo guardando solo il numero dei conduttori. Mi interessa prima il riempimento, cioè quanto spazio occupa il fascio di cavi rispetto alla sezione utile del corrugato, e poi la facilità con cui dovrò tirarli dentro. In pratica, se il percorso ha curve, cassette di derivazione o tratte lunghe, la misura che sulla carta sembra sufficiente spesso nella realtà diventa scomoda.
Una regola pratica che uso spesso è questa: lasciare un margine generoso, non un tubo appena pieno. Molte guide tecniche consigliano di non stare troppo vicino al limite e di mantenere un rapporto di sicurezza rispetto al fascio di cavi, perché il tiraggio peggiora appena aumentano attrito e pieghe. Tradotto in termini semplici: se sono indeciso tra due misure, quasi sempre scelgo quella superiore.
Tre fattori che pesano più del numero dei cavi
- Numero di curve: due o tre cambi di direzione possono contare più di un cavo in più.
- Lunghezza del tratto: su passaggi lunghi, anche piccoli attriti diventano fastidiosi.
- Tipo di conduttore: cavi più rigidi o con guaine più spesse occupano più spazio e scorrono peggio.
Io aggiungo sempre un quarto elemento: la possibilità di aggiungere un circuito in futuro. Se prevedi prese extra, una linea dati oppure un ampliamento dell’impianto, il margine nel tubo è una scelta concreta, non un lusso. Ed è proprio questo margine a separare un lavoro “che entra” da uno che resta davvero comodo nel tempo.
Le misure più usate in casa e nei piccoli cantieri
Nel residenziale, la differenza la fanno soprattutto i casi d’uso. Il tubo da 16 mm esiste, ma io lo tratto come misura da impiego selettivo; il 20 mm è il primo vero standard pratico; il 25 mm è spesso il miglior compromesso; il 32 mm entra in scena quando il tratto si carica di funzioni e il margine diventa essenziale.
| Scenario | Diametro che guardo per primo | Perché |
|---|---|---|
| Illuminazione semplice | 16 o 20 mm | Pochi conduttori e percorsi di solito brevi |
| Prese ordinarie in abitazione | 20 o 25 mm | Serve più margine per il tiraggio e per le cassette |
| Cucina, forno, piano cottura, linee dedicate | 25 o 32 mm | I cavi aumentano e spesso il percorso è meno lineare |
| Domotica, supervisione, dati e controllo | 32 mm | La convivenza di più linee richiede spazio e ordine |
| Predisposizioni per futuri ampliamenti | 32 o 40 mm | Il costo del tubo cresce poco, ma il vantaggio operativo è alto |
La lettura corretta non è “più grande è meglio”, ma “abbastanza grande da non trasformare il tiraggio in un compromesso”. Nei piccoli cantieri questo cambia parecchio: un 25 mm ben scelto spesso lavora meglio di un 20 mm usato al limite. Da qui il passo successivo è capire dove il tubo flessibile basta e dove invece conviene cambiare proprio soluzione.
Sottotraccia, a vista o interrato non si comportano allo stesso modo
Il contesto di posa cambia tutto. Un tubo corrugato flessibile da incasso sottotraccia non ha le stesse esigenze di un cavidotto destinato all’esterno o all’interrato. Quando il tubo deve reggere schiacciamento, terreno, umidità o sollecitazioni meccaniche più serie, io non lo tratto più come un semplice passaggio per cavi, ma come una protezione strutturale.
| Contesto di posa | Soluzione che preferisco | Diametri ricorrenti |
|---|---|---|
| Incasso sottotraccia | Corrugato flessibile | 16, 20, 25, 32 mm |
| A vista o in locale tecnico | Tubo flessibile o rigido, in base alla protezione richiesta | 20, 25, 32, 40 mm |
| Interrato o passaggi esterni impegnativi | Cavidotto corrugato a doppia parete o soluzione più robusta | 40, 50, 63 mm e oltre |
Nei percorsi interrati il problema non è solo far passare il cavo, ma proteggerlo nel tempo. Qui contano di più la resistenza allo schiacciamento, la continuità del percorso e la capacità di inserire o sostituire i conduttori senza aprire tutto. Per questo, quando il tratto diventa serio, io preferisco ragionare già su diametri più generosi e su un sistema di posa più robusto, non sul minimo indispensabile.
Gli errori che vedo più spesso quando si sceglie il diametro
Il primo errore è usare sempre la stessa misura per tutto l’impianto. Sembra pratico, ma quasi mai lo è: una linea luci, una linea prese e una predisposizione dati non hanno lo stesso bisogno di spazio. Il secondo errore è riempire il tubo fino all’orlo, sperando che il tiraggio “vada comunque”; in realtà aumenta l’attrito, si stressano i cavi e si perde tempo nelle cassette.
C’è poi un errore che sembra banale ma non lo è: ignorare le curve. Un tubo con molte pieghe equivalenti a un percorso tortuoso chiede più spazio di uno lineare, anche se la distanza è identica. E lo stesso vale per le cassette troppo piccole: se il tubo entra bene ma la scatola soffoca il fascio di cavi, il problema si sposta solo di qualche centimetro.
Leggi anche: Misurare la Corrente - Amperometro, Pinza e Multimetro: Guida
Gli sbagli che eviterei sempre
- Scegliere il diametro solo in base al prezzo del rotolo.
- Mescolare troppe linee nello stesso corrugato senza motivo tecnico.
- Non verificare il diametro interno utile del prodotto reale.
- Trascurare il numero di curve e la lunghezza del tratto.
- Non lasciare alcun margine per sostituzioni o aggiunte future.
Quando correggo questi errori, l’impianto non diventa solo più ordinato: diventa più manutenibile. E questo, alla lunga, vale più di un risparmio minimo sulla misura del tubo. Il ragionamento finale è quindi molto semplice: scegliere bene oggi significa evitare di riaprire domani.
La regola pratica che uso per non rifare il lavoro
Se devo dare una regola sintetica, è questa: parto dalla misura minima utile, ma scelgo quasi sempre una taglia in più quando il percorso non è lineare. Non è prudenza astratta, è esperienza pratica. Il diametro maggiore mi aiuta nel tiraggio, protegge meglio il cablaggio e mi lascia spazio per un eventuale aggiornamento dell’impianto.
Per non sbagliare, io controllo sempre quattro cose prima di chiudere la posa: quante linee entrano, quante curve ci sono, quanto è lunga la tratta e se il tubo dovrà essere usato anche in futuro. Se almeno due di questi elementi sono “pesanti”, non resto sul bordo inferiore della misura. Preferisco un corrugato più comodo da gestire che uno appena sufficiente ma fastidioso da lavorare.
Se il tuo obiettivo è un impianto pulito, sicuro e facile da manutenere, la scelta migliore nasce quasi sempre da un piccolo margine in più, non dal minimo necessario. Ed è proprio quel margine che fa la differenza tra una posa che si chiude bene e una che, alla prima modifica, costringe a rifare metà lavoro.
