Quando devi saldare fili sottili, il vero problema non è far fondere lo stagno: è evitare di scaldare troppo il conduttore, rovinare l’isolante e creare una giunta fragile. Qui trovi una guida pratica su attrezzatura, preparazione, sequenza di lavoro, errori tipici e scelta tra saldatura, morsetto e crimpatura. Il taglio è pensato per cablaggi piccoli, riparazioni e lavori da banco in ambito elettrico leggero.
Le regole che fanno riuscire davvero una giunta su cavi piccoli
- Per i conduttori di sezione ridotta servono poca stagno, poca attesa e una punta che trasferisca bene il calore.
- Su fili da circa 0,14 a 0,5 mm² conviene lavorare con diametri di stagno piccoli, in genere 0,5-0,8 mm.
- Per lo stagno con piombo mi tengo spesso su 330-350°C; con stagno senza piombo salgo di solito a 370-400°C.
- Stagnare prima i due capi rende la giunta più rapida e riduce il rischio di surriscaldare il cavo.
- Il termorestringente non è un optional estetico: serve a isolare e a dare scarico meccanico alla giunta.
- Se il collegamento deve sopportare vibrazioni o manutenzione, spesso un morsetto, un puntalino o una crimpatura sono più affidabili della sola saldatura.
Gli strumenti che fanno la differenza
Le schede di Weller e Kester vanno nella stessa direzione: su lavori minuti conta molto di più il trasferimento del calore e la stabilità della temperatura che il wattaggio scritto sulla confezione. Io parto sempre da un’attrezzatura semplice ma controllabile, perché sui fili piccoli il margine di errore si misura in pochi secondi.
| Strumento | Cosa scelgo | Perché conta |
|---|---|---|
| Stazione saldante | Modello regolabile da 50-60 W, con recupero termico rapido | Ti permette di lavorare veloce senza abbassare troppo la temperatura al primo contatto |
| Punta | Punta a scalpello piccola o conica corta, non troppo fine | Una punta minuscola non trasferisce abbastanza calore; una leggermente più piena lavora meglio sui fili sottili |
| Stagno | Diametro 0,5-0,8 mm, con flussante interno | Dosaggio preciso, meno rischio di bloccare il cavo in un grumo rigido |
| Flussante | Penna o gel per elettronica, no-clean quando possibile | Aiuta su rame ossidato e migliora la bagnatura del metallo |
| Spellafili | Adatto alla sezione del cavo | Evita di incidere o spezzare i trefoli interni |
| Termorestringente | Rapporto 2:1 o 3:1, diametro appena maggiore della giunta | Isola la connessione e scarica la trazione dal punto saldato |
| Terza mano o pinze | Supporto stabile per i due capi | Ti libera le mani e riduce i movimenti mentre lo stagno solidifica |
Per riferimento operativo, io parto spesso da 330-350°C con stagno con piombo e da 370-400°C con stagno senza piombo. Se dopo 4-5 secondi non ho ancora una bagnatura pulita, non insisto sullo stesso punto: di solito significa che la punta è sbagliata, il contatto è scarso oppure il cavo disperde troppo calore.
Come preparare i conduttori prima di saldare
La metà del risultato si decide prima di toccare il saldatore. Su un filo sottile la preparazione corretta vale più di un gesto rapido, perché un conduttore pulito e ben posizionato richiede meno calore e si salda in modo molto più regolare.
- Spella solo il necessario: di solito bastano 3-5 mm di rame scoperto. Su fili davvero minuti posso stare anche un po’ più corto, purché la giunta abbia presa.
- Twista con delicatezza i trefoli: non devo stringerli in una corda rigida, ma solo tenerli compatti per evitare che si aprano sotto il calore.
- Stagna i due capi separatamente: appoggio la punta sul rame e lascio che una piccola quantità di stagno penetri nel conduttore.
- Infilo prima il termorestringente: sembra banale, ma è l’errore che dimentico più spesso quando si lavora di fretta.
- Pulisco se c’è ossido o sporco: su rame annerito, o su fili smaltati, il flussante da solo non basta sempre.
Su cavi flessibili uso quasi sempre questa logica: prima la tenuta meccanica, poi la saldatura. Se il filo dovrà muoversi, il rame deve essere già ordinato e la giunta non deve nascere da una torsione casuale; da lì in avanti la saldatura diventa più prevedibile e la fase successiva è solo eseguire bene l’unione.
La sequenza pratica per una giunta pulita
La regola che seguo è semplice: scaldo il metallo, non inseguo lo stagno. Il filo deve arrivare alla temperatura giusta abbastanza in fretta da fondere il materiale d’apporto, ma non così a lungo da rovinare isolamento o trefoli.
- Metto i due capi in posizione stabile, con il termorestringente già infilato sul cavo.
- Appoggio la punta sul punto di contatto tra i conduttori, non solo sulla goccia di stagno.
- Alimento con una quantità minima di stagno finché il rame si bagna in modo uniforme.
- Se serve, aggiungo un velo di flussante, ma solo sul punto di lavoro.
- Rimuovo il saldatore appena la giunta è compatta e lascio il pezzo fermo per 2-3 secondi.
- Faccio scorrere il termorestringente al centro della giunta e lo scaldo in modo omogeneo.
Quando la sequenza è corretta, la giunta resta compatta, senza palline di stagno né filamenti scoperti. Se invece lo stagno rimane “in superficie” o il rame appare bagnato male, significa quasi sempre che sto scaldando troppo poco, oppure che la punta non sta trasferendo abbastanza energia al punto giusto.
Gli errori che rovinano i fili più sottili
Su questi lavori gli errori non sono spettacolari, ma lasciano segni molto chiari. Io li leggo quasi sempre da tre indizi: isolante ritirato, giunta rigida e contatto elettrico che sembra buono ma poi fallisce quando il filo si muove.
| Segnale | Probabile causa | Correzione pratica |
|---|---|---|
| Isolante brunito o ritirato troppo | Tempo di contatto eccessivo o punta troppo calda | Riduci il tempo sul punto, usa una punta che trasferisca meglio il calore e prepara prima i capi |
| Giunta opaca, granulosa o fragile | Giunto freddo o bagnatura insufficiente | Pulisci, riapplica un po’ di flussante e rifai la saldatura con contatto più diretto |
| Cavo molto rigido vicino alla saldatura | Troppo stagno | Usa meno materiale e limita la zona stagnata al necessario |
| Trefoli sparsi o tagliati | Spellatura aggressiva o utensile inadatto | Spella con la misura corretta e senza incidere il rame |
| La giunta si rompe quando il filo viene mosso | Manca scarico di trazione | Aggiungi termorestringente, blocco meccanico o un supporto più lontano dal punto saldato |
Un altro errore comune è soffiare sulla saldatura per raffreddarla. Sembra innocuo, ma spesso crea una solidificazione irregolare e una fragilità che poi si vede solo sotto carico. Quando devo fare un lavoro pulito, preferisco lasciare che la giunta si assesti da sola e passare al controllo visivo solo dopo il raffreddamento.
Quando conviene un morsetto o una crimpatura invece della saldatura
Qui faccio una distinzione netta: non tutto quello che si può saldare, conviene saldarlo. Nei cablaggi piccoli la saldatura è ottima per riparazioni, adattamenti e lavori compatti, ma non sempre è la soluzione più robusta se il cavo lavora in trazione, vibrazione o manutenzione continua.
| Metodo | Quando lo scelgo | Vantaggi | Limiti |
|---|---|---|---|
| Saldatura a stagno | Riparazioni, cablaggi leggeri, elettronica, punti molto compatti | Ingombro ridotto, ottima continuità elettrica, costo basso | Richiede mano ferma e scarico meccanico; soffre se il cavo si muove molto |
| Crimpatura | Cablaggi soggetti a vibrazioni, automotive, impianti ripetuti e robusti | Molto resistente meccanicamente, rapida, ripetibile | Serve il terminale giusto e l’attrezzo corretto |
| Morsetto o giunto rapido | Scatole di derivazione, manutenzione, punti ispezionabili | Facile da controllare e da riaprire, ordinato | Più ingombrante, meno adatto a spazi minuscoli |
| Puntalino su filo trefolato | Ingresso in morsetti a vite o serraggi meccanici | Rende il serraggio più stabile e pulito | Va scelto nella misura corretta e crimpato bene |
Se il cavo dovrà stare dentro una scatola, essere toccato in manutenzione o subire vibrazioni, io mi orienterei prima su una soluzione meccanica ben fatta. La saldatura resta la mia scelta quando il vincolo principale è lo spazio, oppure quando sto lavorando su una riparazione locale molto ordinata, e da qui passo alla protezione finale della giunta.
Isolamento, fissaggio e prova finale
Una giunta piccola non è finita quando si vede lo stagno: è finita quando è isolata, scaricata meccanicamente e verificata. Se mi fermo prima, sto lasciando il lavoro a metà, perché il guasto spesso nasce non dalla saldatura in sé ma da quello che succede dopo.
- Centra il termorestringente sulla giunta e fai uscire il cavo dai due lati in modo regolare.
- Usa una lunghezza sufficiente: deve coprire il metallo nudo e un tratto di isolamento sano.
- Se il cavo vibra, aggiungi un secondo punto di fermo più lontano dalla saldatura, non sopra la saldatura.

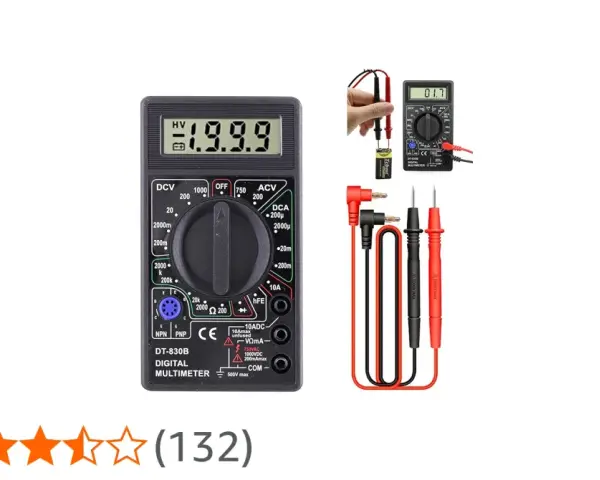

- Testa con il multimetro in continuità, poi fai un leggero tiro manuale per vedere se la giunta resta stabile.
- Controlla a luce forte che non resti rame esposto e che il profilo non abbia spigoli o grumi.
In presenza di rete o di un impianto fisso, io non lascio mai una giunta scoperta o affidata solo allo stagno: se non ho la certezza di una protezione adeguata, cambio metodo o passo a un componente di collegamento più adatto. La differenza tra un lavoro ordinato e un problema futuro, quasi sempre, è tutta in questo passaggio finale.
I dettagli che fanno passare una giunta da accettabile a professionale
Quando il lavoro è molto piccolo, i dettagli diventano visibili all’istante. Io li tratto come un controllo qualità artigianale: non servono effetti speciali, serve costanza. Se una giunta è fatta bene, non si vede quasi, e proprio per questo resiste meglio nel tempo.
- Punta pulita e stagnata: se la punta è sporca, il calore passa male e il filo paga il conto.
- Luce forte e lente d’ingrandimento: su cavi sottili un difetto minimo si nota solo così.
- Ordine prima del calore: cavi già allineati, termorestringente pronto, mano libera dalla fretta.
- Poco stagno, ma nel punto giusto: una giunta corretta non deve sembrare un pallone metallico.
- Raffreddamento naturale: spostare il pezzo troppo presto è un modo rapido per rovinare il risultato.
Se devo ridurre tutto a una formula pratica, direi così: prepara bene, scalda per poco, usa il minimo stagno necessario e blocca meccanicamente la giunta prima di isolarla. Su cavi piccoli questo approccio vale più di qualsiasi trucco, perché un lavoro pulito non nasce dalla quantità di calore, ma dal controllo con cui lo applichi.
