Le macchie blu, viola o giallo-brune che compaiono dopo saldatura, taglio o surriscaldamento trasformano subito un pezzo pulito in qualcosa che sembra trascurato. Quando l’acciaio macchiato da calore è inox, il problema non è solo estetico: spesso dietro il colore c’è un ossido più spesso e, nei casi peggiori, una zona impoverita di cromo. In questo articolo ti mostro come riconoscere il difetto, quali metodi funzionano davvero per riportare la superficie in ordine e quando una semplice abrasione non basta più. L’obiettivo è togliere l’alone senza peggiorare finitura, resistenza alla corrosione e aspetto del pezzo.
Le cose da sapere prima di intervenire
- Più il colore vira verso marrone scuro o blu, più la tinta da calore tende a essere profonda e ostinata.
- Sull’inox la sola rimozione visiva non basta sempre: spesso va eliminato anche lo strato impoverito di cromo.
- Per aloni leggeri funzionano spazzole inox o nylon e abrasivi fini; per i casi seri serve decapaggio o elettrolucidatura.
- Gli utensili devono essere dedicati all’inox: una spazzola contaminata da acciaio al carbonio può creare ruggine in seguito.
- Se la saldatura è ancora calda o non è stata protetta bene, prevenire costa meno che ripristinare.
Come riconoscere il tipo di macchia e capire quanto è grave
La tinta da calore non è tutta uguale. Su acciaio inox, la progressione cromatica ti dice molto su quanto ossido si è formato, anche se non è un termometro perfetto. I valori sotto sono indicativi per AISI 304 in aria e servono soprattutto a leggere la gravità del difetto, non a fare diagnosi assolute.| Colore visibile | Temperatura indicativa | Lettura pratica |
|---|---|---|
| Giallo pallido | circa 290 °C | Alone leggero, spesso ancora gestibile con una pulizia mirata. |
| Giallo paglierino | circa 340 °C | Ossidazione già evidente, meglio non limitarsi a una passata veloce. |
| Giallo scuro | circa 370 °C | La superficie ha già ricevuto molto calore. |
| Marrone | circa 390 °C | La pellicola è più spessa e la corrosione può diventare un tema reale. |
| Viola scuro | circa 450 °C | Qui io considero probabile un trattamento più energico. |
| Blu | circa 540 °C | La tinta è profonda, spesso associata a saldature o tagli più spinti. |
| Blu scuro | circa 600 °C | Di solito non basta più una semplice pulizia cosmetica. |
Ci sono due segnali che mi fanno cambiare subito approccio: il primo è un alone scuro concentrato vicino al cordone o al bordo del taglio; il secondo è una superficie che, oltre al colore, mostra ruvidità, micro-scaglie o primi puntini di ruggine. In quel caso il problema non è più solo estetico e va trattato come un difetto di finitura e di protezione. Da qui in poi la scelta del metodo conta più della fretta.
Il metodo giusto dipende dal metallo e dalla finitura
Io non scelgo mai un unico metodo per tutti i pezzi. Un piano inox satinato, un tubo alimentare saldato, una lamiera in acciaio al carbonio e un componente decorativo lucido chiedono interventi diversi. La regola pratica è semplice: più il pezzo deve resistere alla corrosione o restare visibile, più il ripristino deve essere completo e controllato.
| Situazione | Intervento che sceglierei | Quando funziona bene | Limite principale |
|---|---|---|---|
| Inox con alone superficiale leggero | Spazzola in acciaio inox o nylon, abrasivo fine | Macchia appena formata, nessun segno di corrosione | Può lasciare un velo residuo sotto l’ossido |
| Inox saldato o tagliato in ambiente critico | Decapaggio, poi eventuale passivazione | Applicazioni alimentari, esterne o molto esposte | Richiede prodotti aggressivi e gestione attenta |
| Inox lucido o decorativo | Elettrolucidatura o ripristino professionale | Quando contano riflesso, igiene e uniformità | Costo più alto e intervento meno “da banco” |
| Acciaio al carbonio con ossido da calore | Molatura leggera e protezione immediata | Quando la tinta è solo scala superficiale | Se lasci il metallo nudo, torna a ossidarsi in fretta |
Questa distinzione mi interessa molto perché l’acciaio inox non perdona la superficialità: se elimini solo il colore ma non ristabilisci bene la superficie passiva, il pezzo può sembrare pulito oggi e dare problemi domani. Sul carbonio, invece, la priorità è togliere l’ossido e proteggere subito il metallo esposto. È il punto in cui tanti interventi fai-da-te sbagliano obiettivo.
Rimuovere l’alone con interventi meccanici leggeri
Quando la tinta è leggera, io parto sempre dal metodo meno invasivo. La pulizia meccanica è rapida, economica e spesso sufficiente per un pezzo non critico, ma va fatta bene: il rischio non è solo graffiare la superficie, è trascinare contaminanti dentro il metallo.
- Sgrassa bene il pezzo con un solvente non clorurato, soprattutto se ci sono oli da taglio, marchi o residui di lavorazione.
- Usa spazzole, dischi o flap wheel dedicati all’inox, mai utensili già passati su acciaio al carbonio.
- Lavora con grana fine: 360 o più fine è una soglia sensata quando vuoi limitare i danni alla finitura.
- Muoviti lungo la direzione della satinatura o del segno originale, così riduci le righe visibili.
- Applica poca pressione e fai salire il risultato in più passaggi brevi, non con una sola passata aggressiva.
Per superfici un po’ più estese, una sabbiatura pulita può aiutare, ma solo se il granulo è davvero iron-free e non proviene da lavorazioni su acciaio al carbonio. Io tratto con molta prudenza anche la carta abrasiva e le spugnette abrasive: se sono contaminate o troppo grossolane, lasciano più problemi di quanti ne risolvano. Il limite di questa via è chiaro: elimina l’ossido visibile, ma non sempre lo strato impoverito sotto la tinta. Ed è proprio lì che entra il trattamento chimico.

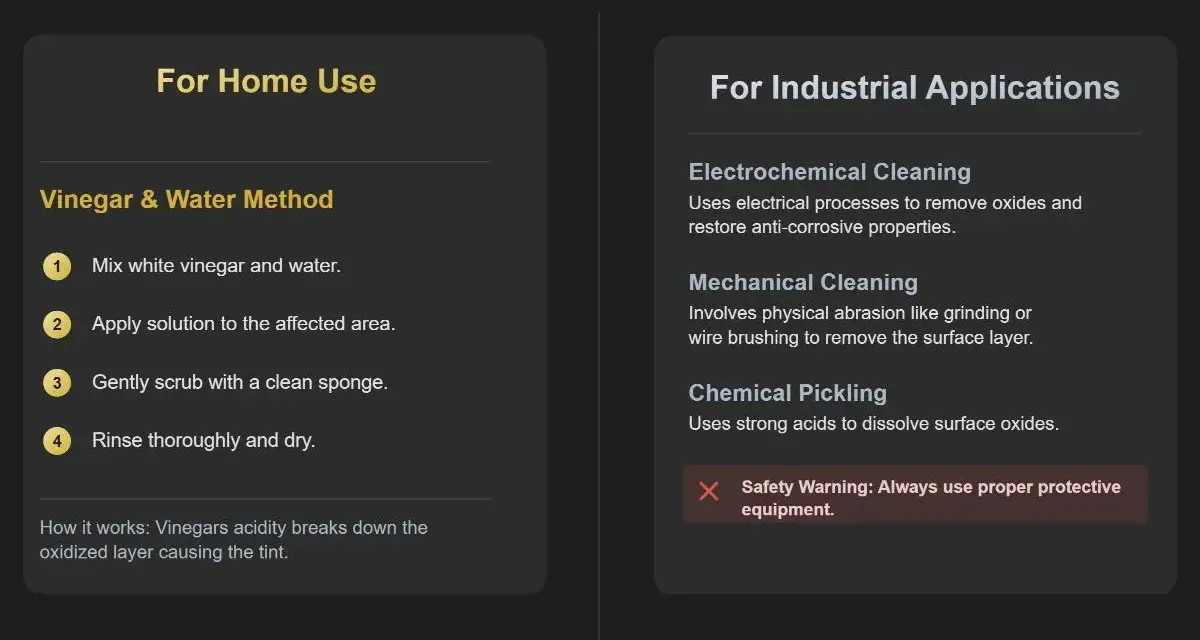

Quando servono decapaggio, passivazione o elettrolucidatura
Se il pezzo deve resistere davvero, la sola rimozione meccanica spesso non mi basta. Per l’inox, il trattamento più efficace resta il decapaggio, perché rimuove sia l’ossido da calore sia la parte superficiale alterata sotto di esso. Le formulazioni più comuni usano miscele a base di acido nitrico e acido fluoridrico, in bagno o in pasta, ma sono prodotti da maneggiare con competenza e con DPI adeguati.Decapaggio
Il decapaggio è la scelta che preferisco quando la tinta è scura, estesa o localizzata vicino a un cordone di saldatura importante. In pratica, la superficie viene pulita in modo controllato fino a togliere la pellicola ossidata e la zona impoverita di cromo. Il risultato finale è in genere opaco, ma molto più affidabile dal punto di vista della corrosione. Io eviterei assolutamente prodotti a base di cloruri, perché possono innescare vaiolatura.
Passivazione
La passivazione entra in gioco quando hai già rimosso il grosso della contaminazione e vuoi aiutare la superficie a riformare il suo film protettivo. Funziona bene dopo molatura o lavorazioni meccaniche, ma non è un sostituto del decapaggio se l’ossido è ancora presente. Questa differenza è fondamentale: la passivazione pulisce e rinforza, non “scioglie” il problema principale.
Leggi anche: Acciaio Temprato - Guida Pratica per Officina e Fai-da-te
Elettrolucidatura
L’elettrolucidatura è la soluzione più raffinata quando contano igiene, brillantezza e uniformità. È molto usata su componenti per alimentare, farmaceutico e ambienti dove la superficie deve essere liscia e facilmente lavabile. Oltre a rimuovere contaminazioni, smussa la micro-topografia e rende la superficie meno predisposta ad accumulare sporco. Costa di più, certo, ma su un pezzo visibile o tecnico fa una differenza netta.
Se devo ridurre tutto a una formula pratica, direi così: alone leggero uguale metodo leggero; alone scuro, residuo da saldatura o uso in ambiente aggressivo uguale trattamento chimico o professionale. Qui risparmiare sul ripristino è quasi sempre una falsa economia.
Gli errori che trasformano una semplice tinta in un problema serio
Nel lavoro di officina vedo sempre gli stessi errori. Il primo è usare una spazzola o un disco che ha già lavorato su acciaio al carbonio: il pezzo sembra pulito, ma in realtà si è solo sporcato di ferro e dopo poco inizia a macchiarsi di ruggine. Il secondo è credere che, una volta sparito il colore, il lavoro sia finito. Sull’inox non è così.
Un altro errore classico è spingere troppo con la smerigliatrice. Si genera nuovo calore, si scava la satinatura e si allarga l’area alterata. Ho visto più di un pezzo rovinato non dalla saldatura iniziale, ma dal tentativo maldestro di correggerla. Anche i detergenti contano: se contengono cloruri o vengono usati senza risciacquo adeguato, possono peggiorare il comportamento superficiale invece di migliorarlo.Infine, non va trascurato il retro del cordone o la zona meno visibile. Su tubi e profili chiusi, la macchia interna è spesso quella che compromette di più la resistenza reale del pezzo. Se il retro non è stato protetto bene durante la lavorazione, vale la pena controllarlo con la stessa attenzione del lato in vista.
Come prevenire nuove macchie durante taglio e saldatura
La prevenzione è la parte che fa risparmiare tempo vero. Su inox, una buona protezione del bagno e della zona calda riduce drasticamente la formazione della tinta. Nei lavori di TIG su tubo o tubazione, io considero molto serio il controllo dell’ossigeno nel purge: stare sotto 50 ppm mentre il metallo è sopra circa 250 °C cambia davvero il risultato finale. È il motivo per cui una saldatura ben purgata tende a restare su un giallo paglierino leggero, invece di virare al blu.
Anche l’apporto termico conta. Se il pezzo rimane troppo caldo troppo a lungo, il film ossidato cresce e diventa più difficile da rimuovere. Per questo conviene lavorare con amperaggio il più basso possibile compatibilmente con una saldatura pulita, controllare la temperatura tra una passata e l’altra e usare supporti o dissipatori quando la geometria lo consente. Sembra una cura da dettaglio, ma è proprio il dettaglio che decide quanto lavoro farai dopo.
Per il taglio, la logica è la stessa: utensili corretti, tempi brevi, niente stazionamenti inutili sullo stesso punto e pulizia immediata della bava o degli schizzi. Più la superficie si surriscalda in fase di lavorazione, più ti ritrovi a inseguire l’ossido invece di evitarlo. Io preferisco sempre prevenire una macchia che doverla correggere due volte.
Quando il colore torna dopo la pulizia, il pezzo va rivalutato
Se dopo la rimozione compare di nuovo una patina o si vedono piccoli punti di corrosione, io non insisto con un’altra passata aggressiva. A quel punto il problema può essere contaminazione da ferro, scelta del metodo sbagliato o un livello di calore che ha alterato più in profondità la superficie. Su componenti decorativi, alimentari o esposti all’esterno, il ripristino completo vale più di un intervento veloce.
La regola che uso in officina è molto semplice: tolgo il colore, sì, ma non mi fermo lì se il metallo deve durare. Una sequenza sensata è pulizia, rimozione controllata dell’ossido, eventuale passivazione e, quando serve, protezione finale o verifica professionale. Così il pezzo non torna a macchiarsi alla prima condensa o alla prima pioggia.
