Un trapano a colonna funziona bene solo quando struttura, trasmissione e comandi lavorano senza giochi inutili. In questo articolo descrivo le parti che contano davvero, come si muovono tra loro e quali controlli fare per capire se la macchina è adatta a un’officina o a un laboratorio di fai-da-te serio. Mi concentro sui componenti essenziali, sulle regolazioni che usi davvero e sui punti deboli che, nella pratica, fanno la differenza tra un foro pulito e uno impreciso.
Le informazioni chiave da tenere a mente
- Base, colonna e tavola danno stabilità: se una di queste parti è debole, la precisione cala subito.
- Testata, motore, trasmissione e mandrino generano e controllano il moto di rotazione.
- Volantino, arresto di profondità e blocchi regolano l’avanzamento e rendono il foro ripetibile.
- Ripari, interruttori e arresto di emergenza non sono accessori, ma parti di sicurezza fondamentali.
- Nei modelli da banco e in quelli a pavimento cambiano soprattutto rigidità, ingombro e capacità di lavoro.
- Una buona manutenzione si vede subito: scorrimenti fluidi, pulegge pulite, cinghie corrette e nessun gioco nel mandrino.
Le parti principali che danno forma alla macchina
Quando parlo di un trapano a colonna, io lo leggo come un insieme di tre blocchi: la struttura portante, il gruppo di foratura e i comandi con le protezioni. È un modo pratico di capire la macchina, perché ogni componente ha un ruolo preciso e un difetto in una zona si riflette subito sul risultato finale.
| Componente | Funzione pratica | Cosa controllo in officina |
|---|---|---|
| Base | Sorregge tutta la macchina e assorbe parte delle vibrazioni | Stabilità, fissaggio al banco o al pavimento, assenza di flessioni |
| Colonna | È il montante verticale che collega base e testata | Rigidità, allineamento e superficie senza deformazioni |

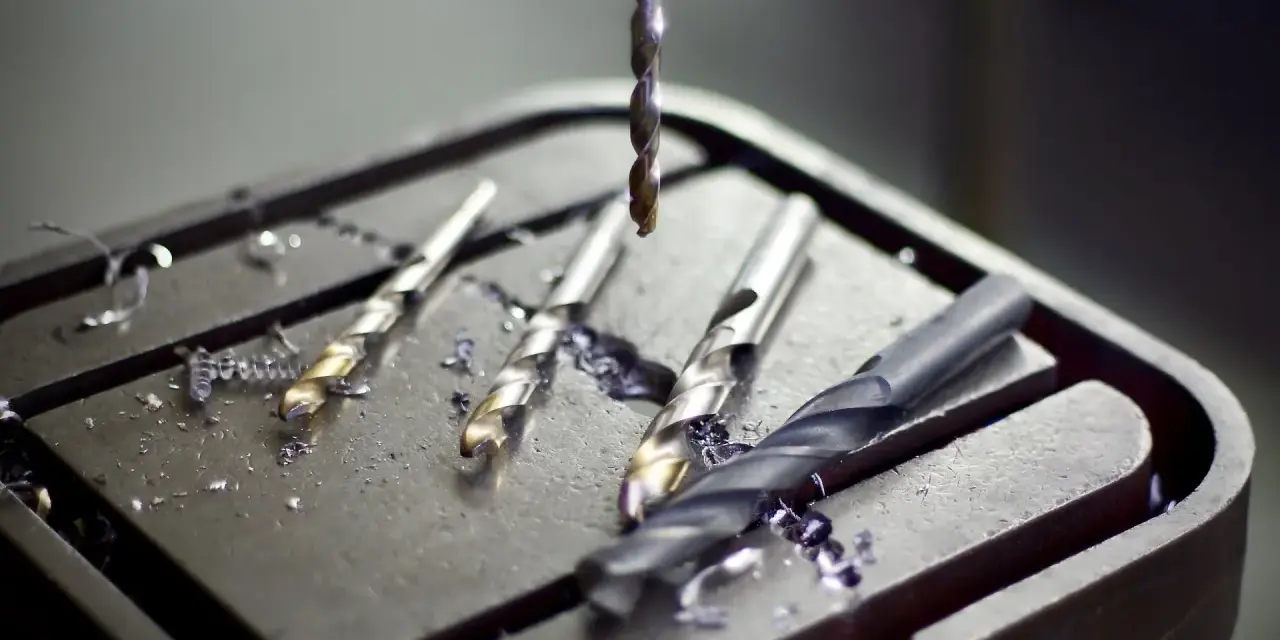

| Tavola di lavoro | Ospita il pezzo e si regola in altezza, spesso anche in inclinazione o rotazione | Bloccaggio, fluidità di movimento e tenuta delle regolazioni |
| Testata | Contiene i meccanismi principali di comando e trasmissione | Compattezza, facilità di accesso e qualità del riparo |
| Motore | Fornisce la potenza per la rotazione del mandrino | Regolarità, rumorosità e corretto raffreddamento |
| Trasmissione | Porta il moto al mandrino con cinghie, pulegge o ingranaggi | Tensione, usura e facilità nel cambio velocità |
| Mandrino e canotto | Il mandrino stringe la punta; il canotto ne guida il movimento verticale | Gioco radiale, centratura e scorrimento uniforme |
| Volantino e leve di avanzamento | Consentono di abbassare e sollevare la punta con controllo | Impugnatura comoda, corsa regolare e ritorno pulito |
| Ripari e comandi | Proteggono l’operatore e permettono l’arresto in sicurezza | Presenza, integrità e risposta immediata dei pulsanti |
Nel dettaglio, la base e la colonna sono le parti che danno geometria alla macchina: se qui cede qualcosa, il foro perde perpendicolarità prima ancora che tu te ne accorga. La tavola, invece, è il punto in cui il pezzo deve restare fermo; una tavola che flette o che non blocca bene la posizione ti costringe a compensare con la mano, e questo in officina non funziona mai bene. La testata ospita il cuore operativo, cioè motore, pulegge o ingranaggi e il sistema di discesa del mandrino. Il mandrino trattiene la punta, mentre il canotto la guida nel movimento verticale: se questi due elementi hanno gioco, la precisione si deteriora subito.
Io trovo utile pensare anche alle parti “minori”, perché spesso sono quelle che tradiscono la qualità reale della macchina. Una cremagliera ben fatta, cioè la barra dentata che permette di alzare e abbassare la tavola, rende le regolazioni più prevedibili; un riparo del mandrino solido riduce il rischio di contatto accidentale e fa capire che il progetto è stato pensato per lavorare davvero, non solo per essere venduto bene. Da qui si capisce anche perché il gruppo di foratura non va mai letto da solo: conta sempre insieme alla struttura che lo sostiene.
Come ogni parte incide su precisione e risultati
Nell’uso reale, la differenza più grande non la fa solo la potenza dichiarata, ma il modo in cui i componenti reagiscono sotto carico. Io guardo prima la rigidità, poi l’allineamento, e solo dopo mi interessa quanto “forte” appare il motore sulla carta.
La precisione dipende da un equilibrio molto semplice: il pezzo deve restare fermo, la punta deve scendere in asse e la macchina deve evitare vibrazioni inutili. Quando una di queste condizioni salta, il foro può risultare leggermente ovalizzato, fuori squadra o con una finitura povera. Nelle lavorazioni su metallo, questo si nota ancora di più, perché la punta tende a impuntarsi se la velocità non è corretta o se il pezzo non è ben serrato.
Ci sono tre aspetti che io considero decisivi:
- Rigidità del telaio, che limita le flessioni quando la punta entra nel materiale.
- Scorrimento del canotto, che deve essere fluido ma senza gioco percepibile.
- Controllo della profondità, utile quando il foro deve essere ripetuto più volte con lo stesso risultato.
Un trapano a colonna ben progettato non chiede correzioni continue: scende dritto, mantiene la quota e non obbliga a “tenere” il pezzo con la forza. È questo, più di ogni altro dettaglio, a separare una macchina comoda da una macchina frustrante. E a quel punto il confronto tra i diversi formati diventa molto più semplice da leggere.
Da banco o da pavimento non cambia solo la dimensione
La distinzione tra modello da banco e modello a pavimento non riguarda solo l’ingombro. Cambiano il peso, la stabilità, la corsa utile e spesso anche il tipo di lavoro che la macchina riesce a sostenere con continuità. Io considero questa scelta una questione di equilibrio tra spazio disponibile e intensità d’uso.
| Caratteristica | Modello da banco | Modello a pavimento |
|---|---|---|
| Ingombro | Più compatto, adatto a spazi piccoli | Più grande, pensato per postazioni dedicate |
| Stabilità | Buona, ma dipende molto dal banco su cui è fissato | Più alta grazie alla base pesante e alla struttura verticale |
| Uso tipico | Fai-da-te evoluto, manutenzione leggera, piccoli lotti | Officina, lavorazioni più continue e pezzi più impegnativi |
| Regolazioni | Più semplici e immediate | Di solito più complete e robuste |
| Comfort di lavoro | Comodo se il banco è alla giusta altezza | Più ergonomico quando il pezzo è voluminoso o pesante |
Nei modelli da banco io guardo soprattutto la qualità del fissaggio e la rigidità del supporto: una macchina valida può perdere gran parte del suo vantaggio se il piano su cui poggia è poco solido. Nei modelli a pavimento, invece, mi interessa molto la tenuta della colonna, la qualità del sistema di avanzamento e la capacità di mantenere l’asse anche dopo molte regolazioni. In pratica, il formato non dice tutto; è il comportamento dei componenti a dirti se la macchina è davvero adatta al tuo lavoro.
Da questo punto di vista, il passaggio successivo è capire quali regolazioni userai davvero ogni giorno, perché è lì che una macchina si dimostra pratica oppure no.
Le regolazioni che uso più spesso in officina
Un trapano a colonna non serve solo a scendere su e giù. Nella pratica, si lavora bene quando le regolazioni sono rapide, leggibili e ripetibili. Se devo perdere troppo tempo per impostare altezza, velocità o profondità, la macchina rallenta il flusso di lavoro più di quanto immagini.
- Altezza della tavola, che si regola tramite manovella e cremagliera per avvicinare il pezzo alla punta o lasciare spazio a pezzi più alti.
- Inclinazione o rotazione della tavola, utile quando serve lavorare con angoli specifici o posizionare meglio il pezzo.
- Velocità del mandrino, che nei modelli a cinghia si cambia spostando le cinghie sulle pulegge e nei modelli più evoluti può essere controllata in modo più diretto.
- Arresto di profondità, indispensabile per fare fori ripetuti alla stessa quota senza andare oltre il necessario.
- Blocco del pezzo, che io considero una regolazione a tutti gli effetti: una morsa ben serrata vale quanto una buona punta.
Qui c’è un dettaglio che molti sottovalutano: alcune regolazioni vanno fatte solo a macchina ferma. Io non muovo mai la tavola e non cambio assetto del pezzo mentre il mandrino gira, perché il rischio non è solo di sbagliare il foro, ma di perdere il controllo della lavorazione. Anche la profondità va impostata con calma, soprattutto quando il foro deve essere uguale a uno precedente o quando sto lavorando su materiali che non perdonano errori di pressione.
Una macchina che rende bene è quella che ti permette di ripetere le stesse impostazioni senza doverle reinventare ogni volta. Da qui nasce anche l’attenzione alle protezioni e alla manutenzione, che non servono a “fare norma” ma a mantenere costante il comportamento dei componenti.
Sicurezze e manutenzione che proteggono macchina e operatore
Nel trapano a colonna, la sicurezza non è un capitolo separato dalla meccanica: è parte del progetto. Io diffido sempre delle macchine che hanno ripari fragili, interruttori scomodi o blocchi che sembrano aggiunti all’ultimo momento, perché spesso dietro questi dettagli c’è una qualità costruttiva inferiore anche nelle parti più nascoste.
- Riparo del mandrino: protegge la zona di lavoro e riduce il rischio di contatto con parti in movimento.
- Copertura delle cinghie o delle pulegge: evita impigliamenti e tiene la trasmissione più pulita.
- Pulsante di arresto di emergenza: deve essere raggiungibile in modo immediato, senza cercarlo con la mano mentre lavori.
- Blocco della tavola e della colonna: impedisce movimenti involontari durante la foratura.
- Interblocco dei ripari, presente su molte macchine moderne: se apri un riparo, la macchina si ferma o non parte in modo non previsto.
Per la manutenzione, io seguo poche abitudini ma costanti. Tengo puliti trucioli e polvere, controllo la tensione delle cinghie, verifico che il mandrino non abbia giochi anomali e lubrifico le parti di scorrimento quando serve, soprattutto cremagliera e guide. Anche la tavola va trattata bene: se i bloccaggi sono sporchi o secchi, la regolazione perde precisione e il movimento diventa duro. E c’è una regola semplice che vale più di tante parole: il pezzo si blocca sempre, non si tiene mai solo con le mani.
Le protezioni e la manutenzione servono anche a preservare la qualità del foro. Quando il sistema resta pulito e ben regolato, la macchina si muove in modo più uniforme e la punta lavora con meno stress. A quel punto, però, resta una domanda molto concreta: come capisco se un trapano è costruito bene prima ancora di usarlo?
Le verifiche che faccio prima di considerare un trapano affidabile
Quando valuto un trapano a colonna, io non mi fermo alla scheda tecnica. Mi basta una breve serie di controlli per capire molto sulla qualità reale del progetto e sulla durata nel tempo.
- Mandrino centrato e senza gioco evidente, perché ogni eccentricità si trasforma subito in un foro meno preciso.
- Scorrimento del canotto morbido ma non molle, segno che la meccanica è ben accoppiata.
- Base e colonna solide, senza vibrazioni inutili quando la macchina è in funzione.
- Tavola che si blocca davvero, senza calare lentamente sotto il peso del pezzo.
- Comandi leggibili e facilmente raggiungibili, perché la praticità in officina è parte della sicurezza.
- Trasmissione ordinata, con cinghie e pulegge facili da controllare e da mantenere.
Se questi punti tornano, di solito la macchina è già su una buona strada. Io considero il trapano a colonna affidabile quando non costringe a correggere la sua natura con il polso o con trucchi improvvisati: deve restare in asse, reggere il pezzo, permettere regolazioni chiare e garantire un avanzamento prevedibile. Tutto il resto è contorno, utile solo se questa base è già solida.
