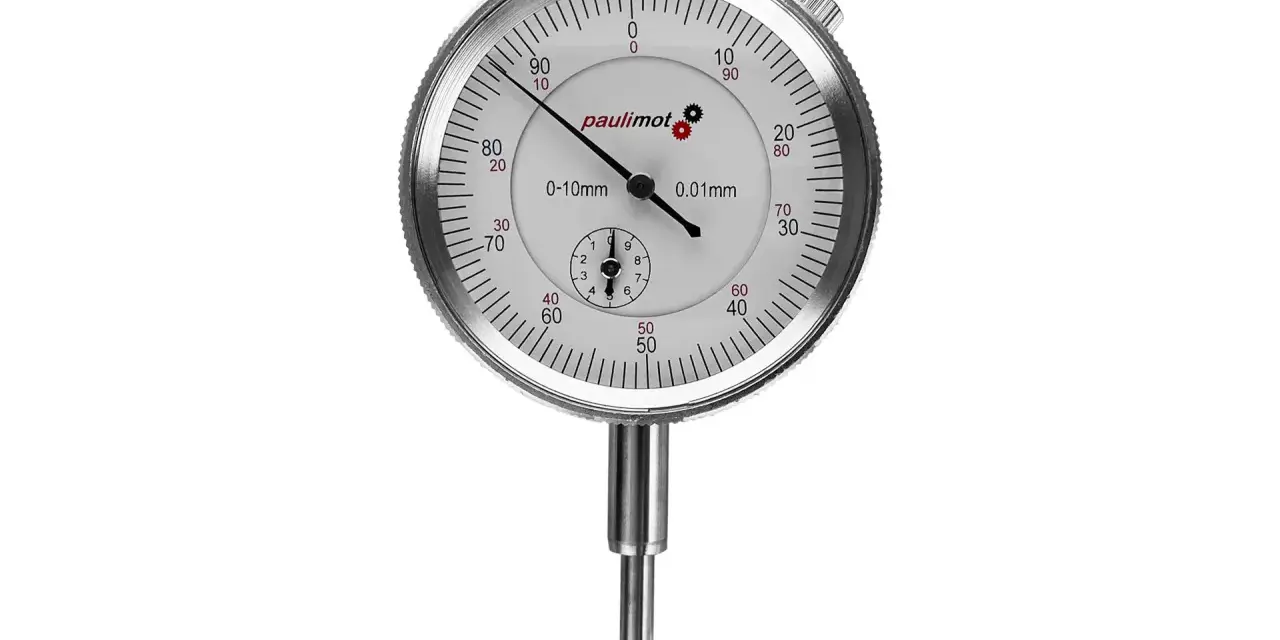

Comparatore - Guida completa all'uso in officina

Il comparatore è uno di quegli strumenti che in officina fanno davvero la differenza quando serve capire se un pezzo è fuori asse, se una superficie non è piana o se un montaggio non sta lavorando come dovrebbe. In questo articolo spiego che cos'è il comparatore, come funziona, quali versioni si usano più spesso e come leggerlo senza falsare il risultato. È un tema semplice solo in apparenza: la precisione dipende molto dal modo in cui si monta, si azzera e si appoggia il tastatore.

Che cosa misura davvero e perché non legge una quota assoluta

Il punto che spesso crea confusione è questo: il comparatore non nasce per dirti se un pezzo è lungo 25,00 mm o 25,12 mm. Serve piuttosto a mostrarti quanto un punto si sposta rispetto a un riferimento. In pratica io lo uso come uno strumento di confronto, non come un sostituto del calibro o del micrometro.

Il principio è semplice. Si appoggia il tastatore su una superficie, si imposta lo zero su una condizione nota e poi si osserva quanto la lancetta o il display si spostano quando il pezzo viene mosso, ruotato o riposizionato. Se il valore sale di +0,03 mm, stai vedendo uno scostamento di tre centesimi rispetto al riferimento iniziale. Ed è proprio qui che lo strumento diventa prezioso: fa emergere difetti minimi che a occhio nudo non si vedono.

Molti modelli meccanici lavorano con una risoluzione di 0,01 mm e una corsa utile compresa, in genere, tra 1 e 10 mm. Alcuni strumenti di precisione arrivano a 0,002 mm, mentre molte versioni digitali offrono letture da 0,001 mm. Il dato da tenere a mente, però, non è solo la finezza della scala: se la corsa è insufficiente o il supporto è instabile, la misura perde valore molto prima di sfruttare tutta la risoluzione disponibile.

Questo chiarisce anche perché il comparatore è così utile quando devi valutare una deviazione, una disassatura o una variazione di quota molto piccola. A questo punto, però, conviene distinguere le versioni più comuni, perché non tutte si usano nello stesso modo.

I tipi di comparatore che trovi più spesso

In officina si incontrano soprattutto tre famiglie: il comparatore a quadrante, il comparatore digitale e il comparatore a leva, spesso chiamato anche test indicator. La scelta non è una questione estetica. Dipende dallo spazio disponibile, dal tipo di controllo e da quanto vuoi leggere velocemente il risultato.

Se devo essere diretto, il comparatore a quadrante resta il più versatile per chi lavora in maniera generale su banco, tornio e fresatrice. Il digitale è comodissimo quando devi azzerare spesso o annotare molti valori. Quello a leva, invece, diventa insostituibile quando il corpo dello strumento non entra o quando devi leggere uno scostamento molto piccolo in una zona scomoda.

La scelta del tipo, però, dipende sempre dall'operazione da fare, non dal catalogo. Ed è qui che entrano in gioco gli impieghi reali in officina.

Dove serve davvero in officina

Il comparatore non è uno strumento da esposizione. Lo usi quando vuoi sapere se un pezzo gira dritto, se una faccia è planare, se una morsa è ben allineata o se un montaggio presenta un gioco fuori tolleranza. Nei lavori pratici è spesso più utile di strumenti teoricamente più precisi, perché ti dice subito se il problema è nel pezzo, nel serraggio o nel setup.

• Runout radiale: serve a capire quanto un albero, un disco o una flangia “sbanda” mentre ruota. È uno dei controlli più frequenti sul tornio.
• Runout assiale: controlla l’oscillazione lungo l’asse, utile su facce, mozzetti e superfici di appoggio.
• Planarità: permette di verificare se una piastra o una tavola è davvero piatta o presenta ondulazioni minime.
• Parallelismo: aiuta a capire se due superfici scorrono o appoggiano nella stessa direzione.
• Centraggio e allineamento: fondamentale su mandrini, alberi e pezzi montati tra le punte.
• Gioco meccanico: utile per valutare backlash, usura di cuscinetti o piccoli spostamenti in un assieme.

Un esempio classico: su un albero montato tra le punte, ruoto lentamente il pezzo e guardo quanto si sposta l’ago. Se la variazione è costante e ripetibile, il problema può essere nella geometria del pezzo. Se invece il valore cambia in modo irregolare, sospetto subito un serraggio sbagliato, una punta usurata o un appoggio sporco. È per questo che il comparatore è così utile: non misura solo, aiuta a diagnosticare.

Questo però funziona davvero solo se lo strumento è montato e azzerato bene. La tecnica conta quasi quanto il numero letto sul quadrante.

Come si usa correttamente senza falsare il risultato

Io seguo sempre una sequenza molto semplice, perché in misura la ripetibilità vale più dell'improvvisazione. Bastano pochi passaggi fatti bene per evitare errori che, su un centesimo o due, cambiano completamente il giudizio sul pezzo.

1. Fissa il comparatore su una base stabile, meglio se magnetica e ben serrata. Se il supporto vibra, la misura non è affidabile.
2. Avvicina il tastatore al punto da controllare e verifica che lavori nella direzione corretta. Un angolo sbagliato introduce errori di lettura.
3. Imposta una leggera precarica. Significa tenere la punta dentro il campo di lavoro, senza arrivare a fine corsa e senza lasciare il tastatore “molle”.
4. Azzera su un riferimento noto. Può essere una superficie piana, un pezzo campione o una quota già verificata.
5. Esegui il movimento con calma: rotazione del pezzo, traslazione del banco o scorrimento della tavola, a seconda del controllo che devi fare.
6. Leggi il valore massimo e minimo, non solo quello che ti capita davanti in un istante. Nei controlli di runout conta l’escursione completa.
7. Ripeti la verifica almeno una seconda volta. Se il risultato cambia molto senza aver toccato il setup, c'è un problema nel montaggio o nel metodo.

Due accorgimenti fanno spesso la differenza: mantenere pulita la superficie di contatto e non forzare mai il tastatore oltre il suo campo utile. Anche un granello di sporco o una punta appoggiata male possono spostare la lettura di alcuni centesimi, cioè abbastanza da mandare fuori controllo un pezzo che in realtà è buono.

Quando il metodo è chiaro, ha senso mettere il comparatore accanto agli altri strumenti di misura, perché il confronto evita molti equivoci.

Comparatore, calibro e micrometro non fanno lo stesso lavoro

Questa distinzione vale la pena di chiarirla bene, perché in officina vedo spesso strumenti usati come se fossero equivalenti. In realtà no: ogni strumento risponde a una domanda diversa. Io li considero complementari, non concorrenti.

Se devo misurare il diametro reale di una barra, prendo il micrometro. Se devo capire se quella barra gira fuori centro nel mandrino, prendo il comparatore. Se devo farmi un'idea veloce della quota, il calibro basta spesso e volentieri. Il problema nasce quando si usa il comparatore per chiedergli una risposta che non può dare: è uno strumento di confronto, non di misurazione assoluta.

Questa chiarezza mentale evita anche molti falsi giudizi sul pezzo. E porta direttamente al tema degli errori più comuni, che in misura sono quasi sempre gli stessi.

Gli errori che falsano la lettura e come evitarli

La precisione del comparatore è reale solo se il contesto lo è altrettanto. Nella pratica, gli errori più frequenti non dipendono dallo strumento in sé ma dal modo in cui viene usato. Sono errori piccoli, però bastano per alterare la diagnosi su un pezzo di precisione.

• Supporto instabile: una base magnetica debole o montata male introduce vibrazioni e movimenti parassiti.
• Azzeramento affrettato: se lo zero non è su un riferimento davvero stabile, tutto il resto diventa poco credibile.
• Contatto obliquo: il tastatore deve lavorare nella direzione corretta; se spinge di traverso, la lettura cambia.
• Superficie sporca o bava residua: basta un granello o un bordo vivo per spostare il risultato.
• Corsa insufficiente: se vai troppo vicino al fine corsa, non stai più misurando in una zona lineare e il dato perde affidabilità.
• Punta usurata o impropria: il tipo di contatto deve essere adatto alla superficie, altrimenti il punto reale di appoggio non è più controllato.
• Vibrazioni della macchina: su un tornio o una fresatrice in movimento, leggere nel momento sbagliato significa leggere rumore, non misura.

Il mio criterio è molto semplice: se ripeto il controllo e il valore cambia troppo senza aver toccato il setup, non mi fido del numero. Prima cerco il problema nel montaggio, poi nello strumento, e solo alla fine nel pezzo. È una regola pratica che fa risparmiare tempo e molte conclusioni sbagliate.

A questo punto resta un'ultima domanda concreta: cosa conviene avere davvero sul banco, senza spendere in modo inutile?

Quello che conviene avere davvero sul banco

Se lavori spesso su alberi, superfici fresate o piccoli assiemi meccanici, io partirei da una dotazione semplice ma solida: un comparatore da 0,01 mm, una base magnetica rigida, una punta in buono stato e un supporto che non si muova quando lo tocchi. In molti casi è tutto quello che serve per coprire controlli molto diversi tra loro.

• Un modello con risoluzione coerente con il tuo lavoro, senza inseguire finezze inutili.
• Una base magnetica stabile, perché la qualità del supporto incide quasi quanto quella dello strumento.
• Una punta adatta alla superficie da controllare, meglio se sostituibile.
• Un piano o un riferimento affidabile per l'azzeramento.
• Una routine costante: stesso posizionamento, stessa pressione, stessa sequenza di lettura.

Se devo ridurre tutto a una regola pratica, questa è la mia: il comparatore rende bene quando lo usi come strumento di confronto, non come sostituto del calibro o del micrometro. Per chi lavora in officina, un modello da 0,01 mm, una base magnetica stabile e un metodo pulito di azzeramento coprono già la maggior parte dei controlli utili; il salto di qualità arriva più dalla costanza dell'operatore che dalla sola finezza della scala.
