Misurare profondità fori - Evita errori, scegli lo strumento giusto

Capire come si misura la profondità di un foro o di una cavità serve a evitare errori che poi si pagano in assemblaggio, tenuta e tempi di lavorazione. In officina, la differenza tra una quota corretta e una lettura approssimativa spesso sta nello strumento scelto, nel punto di appoggio e nel modo in cui si azzera la misura. In questa guida vedo i metodi davvero utili, gli strumenti più affidabili e i casi in cui conviene cambiare approccio.

Quale profondità stai davvero misurando

Io separo sempre la profondità geometrica dalla profondità utile. La prima è la distanza tra il piano di riferimento e il fondo del foro o della cava; la seconda è lo spazio realmente disponibile per una vite, un perno, un inserto o un elemento di montaggio. Se confondi le due cose, il rischio è fare una misura corretta sul numero sbagliato.

Ci sono poi casi ancora più specifici. In una scanalatura, per esempio, la quota importante può essere la profondità della gola; in un foro cieco filettato, invece, conta la parte di filetto davvero impegnabile; in una svasatura interessa la profondità dello smusso, non solo il fondo del foro. Chiarire questo prima di iniziare evita acquisti inutili e letture poco utili.

• Profondità geometrica: dal piano di appoggio al fondo del vano.
• Profondità utile: la quota che serve davvero per il montaggio o la funzionalità.
• Profondità del filetto: la parte effettivamente disponibile per l’avvitamento.
• Profondità di svasatura o gola: richiede spesso uno strumento o un puntale dedicato.

Una volta chiarito che cosa stai misurando, ha senso scegliere il metodo giusto e non limitarsi a “leggere un numero”.

Gli strumenti che uso in officina per misurare fori e cave

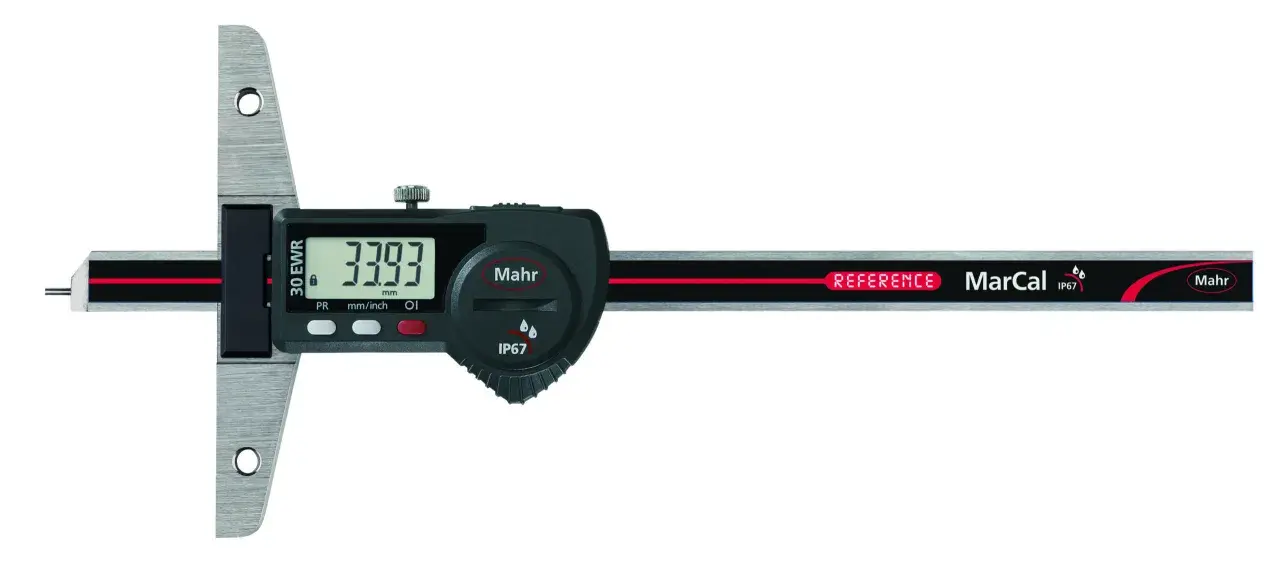

Per il lavoro quotidiano io parto quasi sempre da tre famiglie di strumenti: il calibro di profondità, il micrometro di profondità e, quando serve, lo strumento dedicato ai filetti ciechi. Camcut ricorda che un calibro lavora in genere con un’accuratezza nell’ordine di 0,1-0,02 mm, mentre i modelli digitali leggono spesso al centesimo; il punto, però, è che la risoluzione non coincide da sola con l’incertezza reale della misura.

Nel mercato professionale i numeri aiutano a scegliere: un calibro di profondità digitale può partire poco sopra i 100 euro e salire oltre i 500 nelle versioni più evolute, mentre un micrometro di profondità professionale si colloca spesso tra circa 155 e 530 euro, con alcuni digitali che superano quota 1.000. Io leggo questi prezzi come un segnale chiaro: se devi fare solo controlli veloci, non ha senso inseguire funzioni che non userai; se invece registri molte misure o lavori su tolleranze strette, il costo extra ha una logica precisa.

Quando lo strumento è scelto bene, il risultato dipende quasi sempre da come lo appoggi e da come lo azzeri: ed è qui che molti controlli si rovinano.

La procedura che riduce gli errori più di qualunque display

La misura della profondità non si improvvisa. Io seguo sempre una sequenza semplice, perché i piccoli errori di appoggio o di pulizia pesano molto più della differenza tra un display digitale e una scala analogica.

1. Pulisci il piano di riferimento e il fondo. Trucioli, polvere e bave falsano il contatto prima ancora della lettura.
2. Controlla lo zero. Su uno strumento digitale verifico l’azzeramento; su un analogico controllo che la lettura iniziale sia coerente.
3. Appoggia la base in modo pieno e perpendicolare. Se lo strumento è inclinato, la quota letta non rappresenta più il fondo reale.
4. Avanza con movimento lento. Il contatto deve essere dolce, non forzato.
5. Ripeti almeno due volte. Se i valori cambiano in modo evidente, non considero il dato affidabile.
6. Valuta la forma del fondo. Nei fori eseguiti con punta elicoidale il fondo è spesso conico, quindi la profondità geometrica non coincide con la profondità utile.

Questa è la parte che molti saltano perché sembra banale, ma in officina fa la differenza tra una misura letta e una misura credibile. E appena il pezzo non è più “semplice”, il problema cambia forma.

Quando la profondità utile conta più del numero letto

Nei fori ciechi la profondità geometrica non basta quasi mai. Il fondo lasciato dalla punta, le bave sul bordo o un piccolo smusso iniziale possono ridurre la quota realmente disponibile senza che il numero “a display” lo racconti da solo. Se stai scegliendo una vite o un componente da inserire, la profondità utile vale più della misura nominale.

Lo stesso vale per svasature, cave e gole. In una svasatura non ti interessa solo quanto scende il materiale: ti interessa dove inizia e finisce la zona funzionale. In una cava stretta, invece, il problema può essere l’appoggio: se la base non “chiude” bene sul piano, il risultato si allontana rapidamente dal valore reale.

• Fori ciechi: controlla sempre se il fondo è conico o piatto.
• Fori filettati: serve la profondità utile del filetto, non solo la profondità del foro.
• Svasature: la quota va letta con un riferimento coerente con la geometria del pezzo.
• Gole e scanalature: il bordo di appoggio deve essere pulito e stabile, altrimenti la lettura si sposta.

Per questo, quando la funzione del pezzo dipende dalla profondità disponibile, io non mi fermo mai al primo numero che vedo. Prima voglio capire quanto di quella quota è davvero utilizzabile; poi passo al tema più concreto di tutti, cioè quanto ha senso spendere.

Quanto spendere senza comprare uno strumento sbagliato

Il prezzo di questi strumenti cambia soprattutto per tre fattori: campo di misura, qualità costruttiva e funzioni extra. Un calibro di profondità con lettura digitale è spesso la scelta più razionale per officina e manutenzione, mentre il micrometro di profondità entra in gioco quando la precisione richiesta non lascia margini.

• Campo di misura: verifica che copra davvero la quota massima del pezzo, non solo la media dei casi.
• Larghezza della base: una base più stabile aiuta su piani ampi, ma può essere scomoda in sedi strette.
• Risoluzione e accuratezza: un valore di lettura fine non garantisce da solo un risultato migliore.
• Protezione e robustezza: se lavori con refrigerante, polvere o olio, una costruzione più chiusa fa la differenza.
• Taratura: se lo strumento entra nel controllo qualità, la verifica periodica non è un dettaglio accessorio.

La spesa giusta, in pratica, è quella che evita di pagare funzioni inutili ma non ti costringe a lavorare con uno strumento sottodimensionato. Restano però alcuni errori tipici che vedo ripetersi spesso, anche da chi ha mano sicura.

Il controllo finale che faccio prima di fidarmi del valore

Prima di considerare buona una misura, io mi faccio sempre tre domande: il pezzo è pulito, l’appoggio è stabile, il fondo è davvero leggibile? Se una sola risposta è no, il dato resta provvisorio. È un’abitudine semplice, ma mi ha evitato più di una volta correzioni inutili e montaggi sbagliati.

• Non fidarti di una sola lettura quando ci sono bave o residui di lavorazione.
• Su fori ciechi e filetti ciechi, distingui sempre quota geometrica e quota utile.
• Se la tolleranza è stretta, passa dal calibro al micrometro invece di forzare uno strumento troppo generico.
• Registra anche il contesto della misura: strumento usato, stato del pezzo e punto di riferimento.

È questa disciplina, più dello strumento in sé, a trasformare una misura in un dato affidabile. E in officina, alla fine, è proprio questo che evita rilavorazioni, dubbi e montaggi fatti male.
