Quando un progetto deve passare dall’idea al pezzo finito, il vero problema non è solo modellare in 3D, ma collegare progettazione, verifica e lavorazione senza perdere tempo tra software diversi. In questa guida a Fusion 360 spiego cosa offre la piattaforma, come può essere utilizzata in officina, quali funzioni CAD, CAM e CAE fanno davvero la differenza, quanto incidono licenze ed estensioni e quali errori evitare.
La piattaforma riunisce progettazione, simulazione e produzione in un unico ambiente
- CAD 3D per modellare parti, assiemi, lamierati e componenti tecnici.
- CAM integrato per preparare lavorazioni CNC, tornitura, fresatura e percorsi utensile.
- CAE per studiare sollecitazioni, deformazioni, temperature e frequenze proprie.
- Collaborazione cloud per gestire versioni, dati e condivisione dei progetti.
- Licenza personale gratuita disponibile per usi non commerciali, con limitazioni precise.

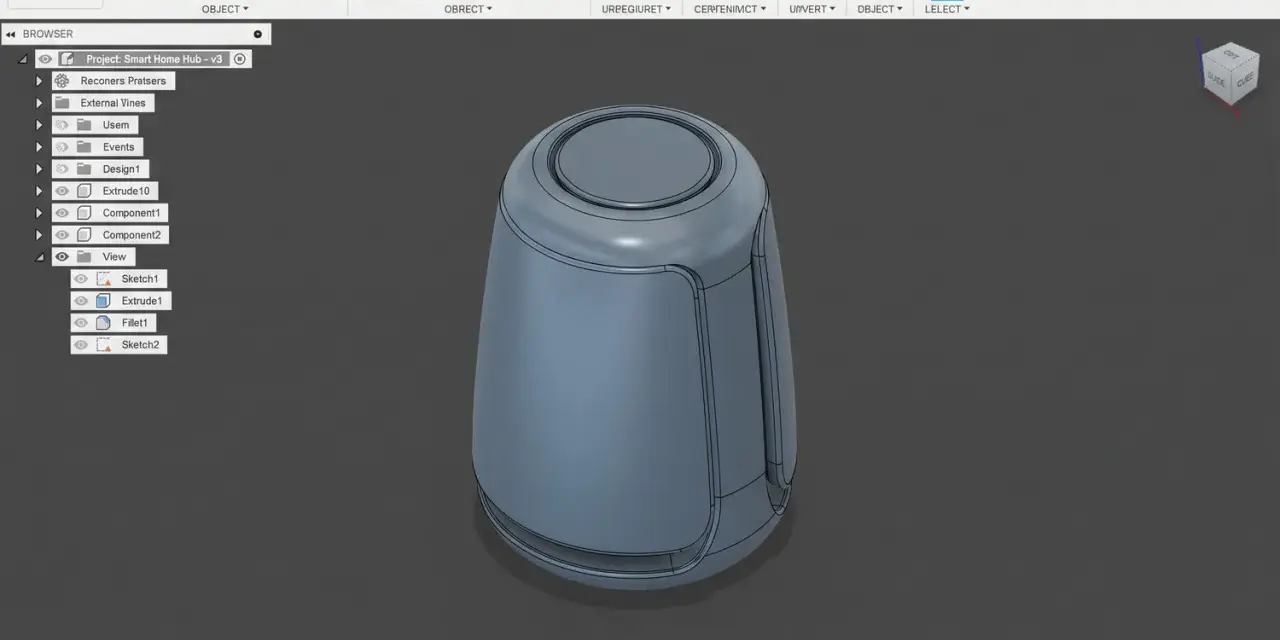

Che cos’è davvero la piattaforma Autodesk
Si tratta di un ambiente cloud per la progettazione e la fabbricazione di prodotti. Riunisce modellazione CAD, programmazione CAM, simulazione CAE, elettronica PCB e gestione dei dati, così il modello non deve essere esportato continuamente da un programma all’altro.
Il vantaggio più concreto è la continuità del flusso. Posso creare un componente, modificarne una quota, verificare se regge un carico e aggiornare il percorso utensile partendo dallo stesso progetto. Nella pratica, questo riduce gli errori causati da file duplicati o da versioni non aggiornate.
Non lo considero però una soluzione magica per ogni officina. La piattaforma richiede un minimo di metodo, una buona organizzazione dei componenti e una configurazione corretta della macchina CNC. Se il modello è disordinato o i parametri di lavorazione sono sbagliati, anche il software più completo produrrà risultati poco affidabili.
Le funzioni utili per progettare in officina
Modellazione parametrica
La modellazione parametrica permette di costruire il pezzo attraverso quote, vincoli e relazioni modificabili. Se cambio lo spessore di una staffa o la posizione di un foro, il modello può aggiornarsi senza dover ridisegnare tutto da capo.
Per me è una delle funzioni più importanti quando si realizzano dime, supporti, carter, flange e ricambi personalizzati. Il risultato è più facile da correggere e soprattutto più semplice da riutilizzare in progetti futuri.
Assiemi e componenti
Un progetto può essere diviso in componenti distinti, ognuno con la propria geometria e la propria cronologia. Questo approccio è utile per controllare interferenze, movimenti e accoppiamenti tra parti, ad esempio in una morsa, in un gruppo di staffaggio o in un piccolo meccanismo.
Chi arriva dal disegno 2D deve abituarsi a pensare in termini di relazioni tra componenti, non solo di contorni. È un passaggio che all’inizio rallenta, ma evita molte correzioni quando il progetto cresce.
Lamiera, superfici e progettazione organica
Gli strumenti per la lamiera aiutano a creare pieghe, flange e sviluppi pronti per il taglio. Le superfici sono invece utili per forme più complesse, raccordi e gusci, mentre la modellazione a forma libera permette di lavorare su geometrie meno meccaniche.
Per una piccola officina non serve imparare ogni ambiente subito. Suggerisco di partire da schizzi vincolati, estrusioni, fori, raccordi e assiemi, perché sono le funzioni che danno il ritorno più rapido nei lavori quotidiani.
Dal modello al pezzo finito con il CAM
Il CAM integrato trasforma la geometria in lavorazioni per macchine CNC. Si definiscono grezzo, utensili, origini, strategie e parametri, poi si genera il percorso utensile e il codice tramite il post-processor adatto alla macchina.
Per fresatura a tre assi sono disponibili operazioni come spianatura, contornatura, tasche, foratura e finitura 3D. Sono strumenti sufficienti per molti lavori di officina, dalla piastra forata al supporto sagomato. Le estensioni avanzate aggiungono funzioni per lavorazioni a 4 e 5 assi, nesting, ispezione e produzione additiva metallica.
Il flusso corretto per una lavorazione CNC
- Importare o modellare il componente e controllare le quote.
- Definire il grezzo, il sistema di coordinate e il punto zero macchina.
- Selezionare utensili, materiali e strategie compatibili con la lavorazione.
- Generare i percorsi con velocità, avanzamenti e profondità coerenti.
- Simulare il materiale residuo e verificare collisioni e sovracorse.
- Post-processare il programma e controllarlo prima di trasferirlo alla CNC.
La simulazione CAM mostra il movimento dell’utensile e il materiale rimosso, ma non sostituisce una verifica reale della macchina. Bisogna controllare anche serraggio, lunghezza utensile, correttori, ingombri e limiti degli assi. È proprio qui che molti principianti commettono l’errore più costoso: confondere un percorso visualizzato correttamente con un programma già pronto per essere eseguito.
Che cosa aggiunge la simulazione CAE
Gli strumenti CAE servono a capire come si comporta un progetto prima di produrlo. Una simulazione strutturale può evidenziare tensioni e deformazioni, mentre uno studio termico aiuta a valutare la distribuzione del calore. Le analisi modali mostrano invece le frequenze proprie, utili quando vibrazioni e risonanze possono danneggiare il componente.
Per una staffa o un supporto da officina, una verifica lineare può già essere utile per confrontare due geometrie. Non bisogna però leggere il risultato come una certificazione automatica. Materiale, vincoli e carichi devono rappresentare davvero l’uso previsto, altrimenti una mappa colorata può dare un’illusione di precisione.
Le funzioni più avanzate comprendono studi non lineari, instabilità, eventi dinamici, raffreddamento elettronico, stampaggio a iniezione e progettazione generativa. Questi strumenti hanno senso quando il progetto giustifica il tempo di impostazione e quando chi interpreta i risultati possiede competenze tecniche adeguate.
Licenze, costi e limiti da conoscere
La scelta della licenza dipende soprattutto dall’uso. La versione personale gratuita è destinata a progetti individuali non commerciali e, secondo le condizioni attuali, ha una durata di 3 anni per gli utenti idonei. Non è quindi la soluzione corretta per un’attività che vende pezzi, offre lavorazioni o utilizza il software per lavori professionali.
Per provare le funzioni commerciali è disponibile una prova completa di 30 giorni. Le estensioni possono avere prove separate, in genere di 14 giorni, oppure essere acquistate con formule dedicate. I prezzi dipendono dal piano, dalla durata, dal Paese e dal tipo di estensione, quindi conviene verificarli direttamente nel gestore degli acquisti della piattaforma prima di fare un investimento.
| Profilo | Uso adatto | Limite principale |
|---|---|---|
| Personale | Hobby, fai-da-te e fabbricazione domestica non commerciale | Funzioni e gestione dei documenti più limitate |
| Commerciale | Professionisti, aziende e officine | Costo ricorrente della sottoscrizione |
| Educational | Studenti, docenti e istituti idonei | Uso legato all’ambito formativo |
| Estensioni | CAM avanzato, simulazione e progettazione complessa | Spesa aggiuntiva o consumo di token Flex |
Un aspetto spesso sottovalutato riguarda i documenti attivi della licenza personale. I dati possono restare archiviati, ma solo un numero limitato di progetti può essere attivo contemporaneamente. Per un hobbista è una limitazione gestibile; per una piccola azienda diventa rapidamente un motivo per scegliere un piano commerciale.
Per chi conviene e quando scegliere un’alternativa
La piattaforma è particolarmente adatta a chi realizza prototipi, accessori, parti meccaniche, attrezzature, componenti per stampa 3D e piccoli lotti CNC. È una scelta forte quando la stessa persona deve occuparsi di disegno, preparazione della lavorazione e revisione del progetto.
La vedo meno indicata quando un’azienda possiede già una pipeline specializzata, lavora con assiemi enormi o richiede funzioni molto avanzate di gestione del ciclo di vita. In questi casi, un CAD, un CAM o un sistema PDM dedicato può offrire maggiore profondità, anche se con costi e complessità più elevati.
Rispetto a una combinazione di software separati, il vantaggio principale è la riduzione dei passaggi. Rispetto a strumenti professionali altamente specializzati, il compromesso è che alcune funzioni avanzate richiedono estensioni, token o una preparazione più accurata.
Leggi anche: Metro a nastro - Precisione, classi e come scegliere il migliore
Gli errori che rallentano di più
- Disegnare senza vincolare correttamente gli schizzi.
- Usare nomi generici per componenti, utensili e lavorazioni.
- Impostare velocità e avanzamenti copiandoli senza considerarne materiale e utensile.
- Saltare la simulazione del percorso CNC.
- Confondere il modello estetico con una geometria pronta alla produzione.
- Attivare estensioni costose senza avere un lavoro concreto che le giustifichi.
Il mio consiglio è partire da un progetto piccolo e completo, come una staffa fresata o una dima forata. Portarlo dall’idea al codice CNC insegna molto più rapidamente di decine di esercizi scollegati e fa emergere subito i punti da migliorare.
Il modo più sensato per iniziare in officina
Per ottenere risultati affidabili servono tre basi: un modello ordinato, parametri di lavorazione realistici e una verifica finale eseguita con calma. La velocità viene dopo. All’inizio preferisco perdere dieci minuti nella simulazione piuttosto che rischiare un utensile rotto o un pezzo da rifare.
Chi lavora da solo può iniziare con la licenza personale se resta nel campo non commerciale. Chi produce per clienti dovrebbe invece scegliere fin dall’inizio una licenza compatibile con l’attività, organizzare i file nel cloud e stabilire una convenzione per nomi, revisioni e componenti.
La piattaforma dà il meglio quando viene usata come collegamento continuo tra progettazione e produzione, non soltanto come programma per disegnare modelli 3D. Con questo approccio diventa uno strumento concreto per ridurre errori, preparare lavorazioni più ordinate e trasformare un’idea in un pezzo realmente producibile.
